申请日2013.12.17
公开(公告)日2014.05.28
IPC分类号C02F1/72
摘要

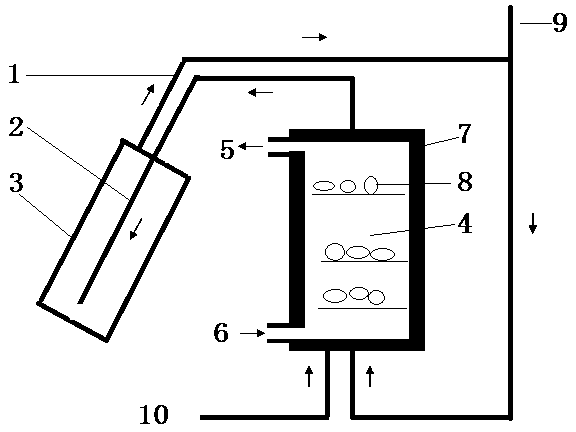

本实用新型涉及一种太阳能催化氧化有机废水处理器，由太阳能集热器(3)与催化氧化塔(4)组成，太阳能集热器的出水管路(1)和进水管路(2)在催化氧化塔(4)内腔交汇连通，形成一个闭合的水循环管路，太阳能集热器的出水管路(1)上端设有与大气相通的排气孔(9)，催化氧化塔表面有保温层(7)，内腔装有催化剂颗粒(8)，下部装有氧化剂注入口(10)，废水由进水口(6)进入催化氧化塔，从出水口(5)排出。本实用新型能够充分利用太阳能集热器传递的热量加热废水，促进废水中有机物发生催化氧化反应，结构简单，易工业化生产。
权利要求书
1.太阳能催化氧化有机废水处理器，其特征是由太阳能集热器(3)与催化氧化塔(4)组成，太阳能集热器的出水管路(1)和进水管路(2)在催化氧化塔(4)内腔交汇连通，形成一个闭合的水循环管路，太阳能集热器的出水管路(1)上端设有与大气相通的排气孔(9)，催化氧化塔表面有保温层(7)，内腔装有催化剂颗粒(8)，下部装有氧化剂注入口(10)，废水由进水口(6)进入催化氧化塔，从出水口(5)排出。
2.根据权利要求1所述的太阳能催化氧化有机废水处理器，其特征在于太阳能集热器的出水管路(1)和进水管路(2)在催化氧化塔(4)内腔交汇连通方式是盘管方式。
说明书
太阳能催化氧化有机废水处理器
技术领域
本实用新型属于化工反应器领域，具体是指利用太阳能加热废水，促进废水中有机物发生催化氧化反应的反应器技术。
背景技术
在水环保领域，高浓度难生化降解有机废水一直是人们关注的热点，由于废水含有难以生化的有毒有机化合物，传统的生物法无法处理该类废水，开发新型水环保技术是一个急需解决的课题。
湿法多相催化氧化技术作为一种国际上大力发展的废水处理技术，其基本原理是指在一定温度和压力条件下，充分利用固相催化剂和氧化剂(双氧水等)氧化降解废水中有机物，其中，在温和条件下(常压/温度60-90℃)进行湿法多相催化氧化降解废水技术尤其引人瞩目，该技术对反应器材料要求不高，容易实现工业化，然而，传统的电加热或水蒸汽加热方式导致处理成本难以接受，从节能角度来看，采用低成本或几乎无成本的新能源加热方式，将是一种必然趋势，其中太阳能加热方式成为首先。
专利(申请号:201320162537.9)提供了一种太阳能废水处理系统，包含一个壳体单元、一个雾化单元、一个加压单元、一个压力阀、一个排放单元、一个集热单元及一个热源,利用述聚光板收集太阳能加热集热棒并将热量传导给壳体单元的废水，使之受热蒸发为较干净的蒸汽;专利(申请号：201210213293.2)提供一种含盐废水太阳能处理设备，包括：用于盛装废水的废水蒸发仓和包裹在所述废水蒸发仓外围的热介质仓，所述废水蒸发仓的一端连通有进水管，底部连通有排污管，顶部连通有蒸汽输出管，所述进水管上设有进水阀，所述排污管上还设有排污阀，所述热介质仓的顶部还设有介质补给管，底部连通有太阳能集热管。目前尚没有关于利用太阳能的催化氧化有机废水处理器的报道。
发明内容
本实用新型针对现有技术的不足，提供太阳能催化氧化有机废水处理器。为了达到上述发明目的，本实用新型具体是这样来实现的：所述的一种太阳能催化氧化有机废水处理器，由太阳能集热器(3)与催化氧化塔(4)组成，太阳能集热器的出水管路(1)和进水管路(2)在催化氧化塔(4)内腔交汇连通，形成一个闭合的水循环管路，太阳能集热器的出水管路(1)上端设有与大气相通的排气孔(9)，催化氧化塔表面有保温层(7)，内腔装有催化剂颗粒(8)，下部装有氧化剂注入口(10)，废水由进水口(6)进入催化氧化塔，从出水口(5)排出。
所述的一种太阳能催化氧化有机废水处理器，其特征在于太阳能集热器(3)的出水管路(1)和进水管路(2)在催化氧化塔(4)内腔交汇连通方式是盘管方式。
本实用新型能够充分利用太阳能集热器传递的热量加热废水，促进废水中有机物发生催化氧化反应，结构简单，易工业化生产。
