申请日2010.08.04
公开(公告)日2011.04.06
IPC分类号F04D29/12
摘要
一种污水泵密封装置，包括弹簧座、动环组件、静环组件，弹簧座设置于转轴的外端并通过紧定螺钉固定，所述弹簧座里侧与转轴之间设有O型密封圈，所述弹簧座的一侧设有动环组件，此动环组件里侧设有动环密封圈;所述动环组件下端连接静环组件，该静环组件外侧设有L型垫。本实用新型有益效果为：通过于动环组件一侧增加密封圈并且于静环组件外侧设置L形垫，能够进一步提高其密封性能。
摘要附图
权利要求书

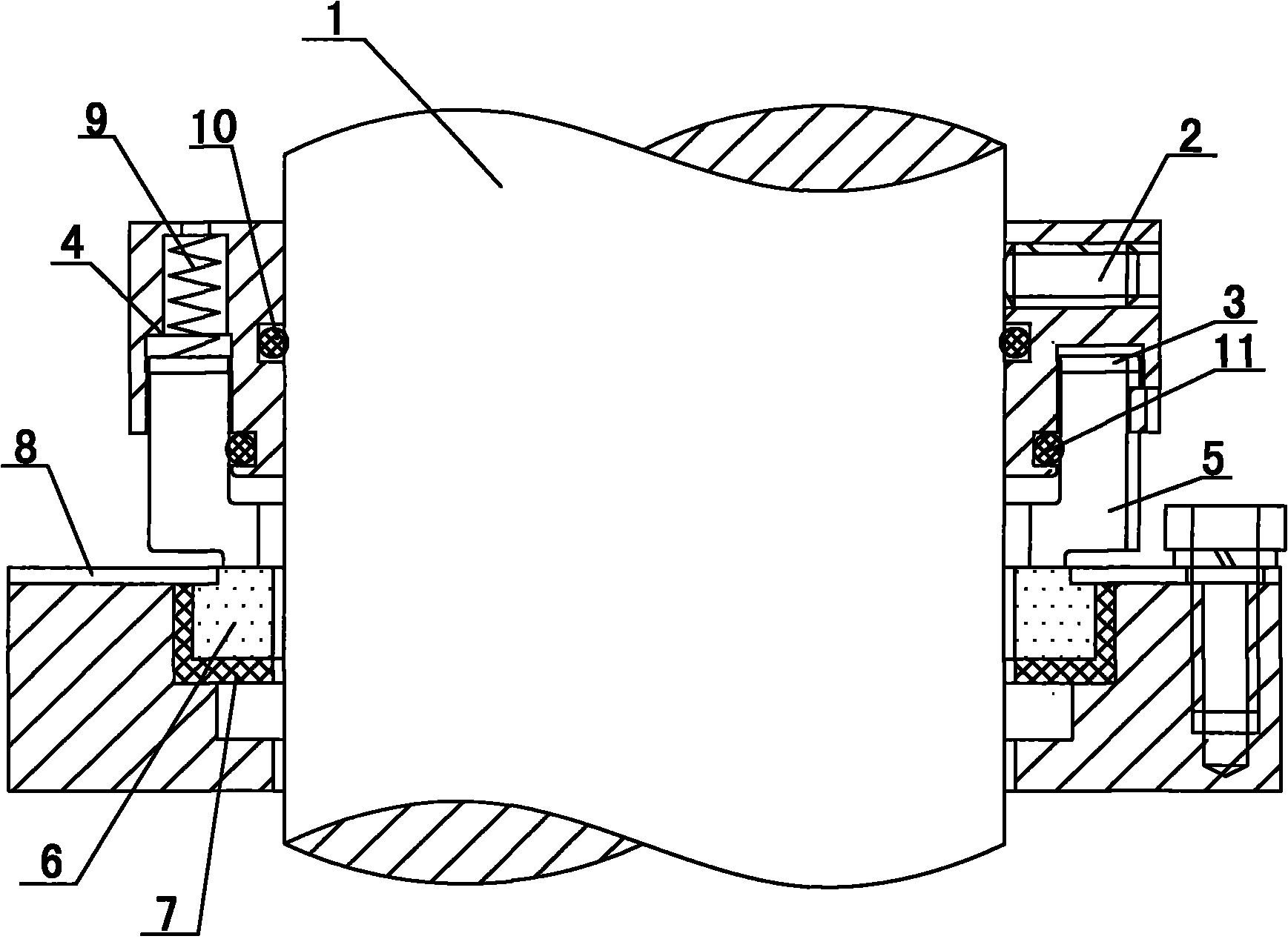

1.一种污水泵密封装置，包括弹簧座(4)、动环组件(5)、静环组件(6)，弹簧座(4)设置于转轴(1)的外端并通过紧定螺钉(2)固定，其特征在于：所述弹簧座(4)里侧与转轴(1)之间设有O型密封圈(10)，所述弹簧座(4)的一侧设有动环组件(5)，此动环组件(5)里侧设有动环密封圈(11);所述动环组件(5)下端连接静环组件(6)，该静环组件(6)外侧设有L型垫(7)。
说明书
一种污水泵密封装置
技术领域
本实用新型涉及机械密封结构，尤其涉及一种污水泵密封装置。
背景技术
污水泵主要用于输送城市污水，由于被输送的介质中含有易缠绕或聚束的纤维物，故该种泵流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅，会给城市生活和环保带来严重的影响，因此，抗堵性和可靠性是污水泵优劣的重要因素。现有技术的污水泵密封装置密封性能与转轴稳定性能不可兼顾，工作效率低，导致后期产生额外的劳动量;另外，因其机械结构而导致制造难度大，动环与静环组件缺少必备的密封结构。
实用新型内容
针对以上缺陷，本实用新型的目的是提供一种可提高密封性能、有利于长时间精确操作、可保持转轴转动稳定的污水泵密封装置，以解决现有技术的诸多不足。
为实现上述目的，本实用新型通过以下技术方案实现：
一种污水泵密封装置，包括弹簧座、动环组件、静环组件，弹簧座设置于转轴的外端并通过紧定螺钉固定，所述弹簧座里侧与转轴之间设有O型密封圈，所述弹簧座的一侧设有动环组件，此动环组件里侧设有动环密封圈;所述动环组件下端连接静环组件，该静环组件外侧设有L型垫。
本实用新型所述的污水泵密封装置的有益效果为：通过于动环组件一侧增加密封圈并且于静环组件外侧设置L形垫，能够进一步提高其密封性能。
