申请日2014.01.15
公开(公告)日2014.06.25
IPC分类号C02F1/50
摘要
本实用新型公开了一种中央空调全自动水处理加药系统，包括装有阻垢缓蚀剂的第一药桶、装有氧化型杀菌剂的第二药桶和装有非氧化型杀菌剂的第三药桶，其中，所述第一药桶、第二药桶和第三药桶的加药口分别通过电磁阀和水管相连，所述水管进水口处装有循环水电导探头和循环水探头，所述循环水电导探头和电导率检测仪相连，所述循环水探头和PH检测仪相连，所述电磁阀、电导率检测仪和PH检测仪通过控制数据线和PLC微电脑电控箱相连。本实用新型提供的中央空调全自动水处理加药系统，通过PLC微电脑电控箱、电导率检测仪和PH检测仪，控制杀菌剂的交替投加，从而更好的抑制菌藻滋生，且能够定量投加避免药剂的浪费，节约费用。
权利要求书

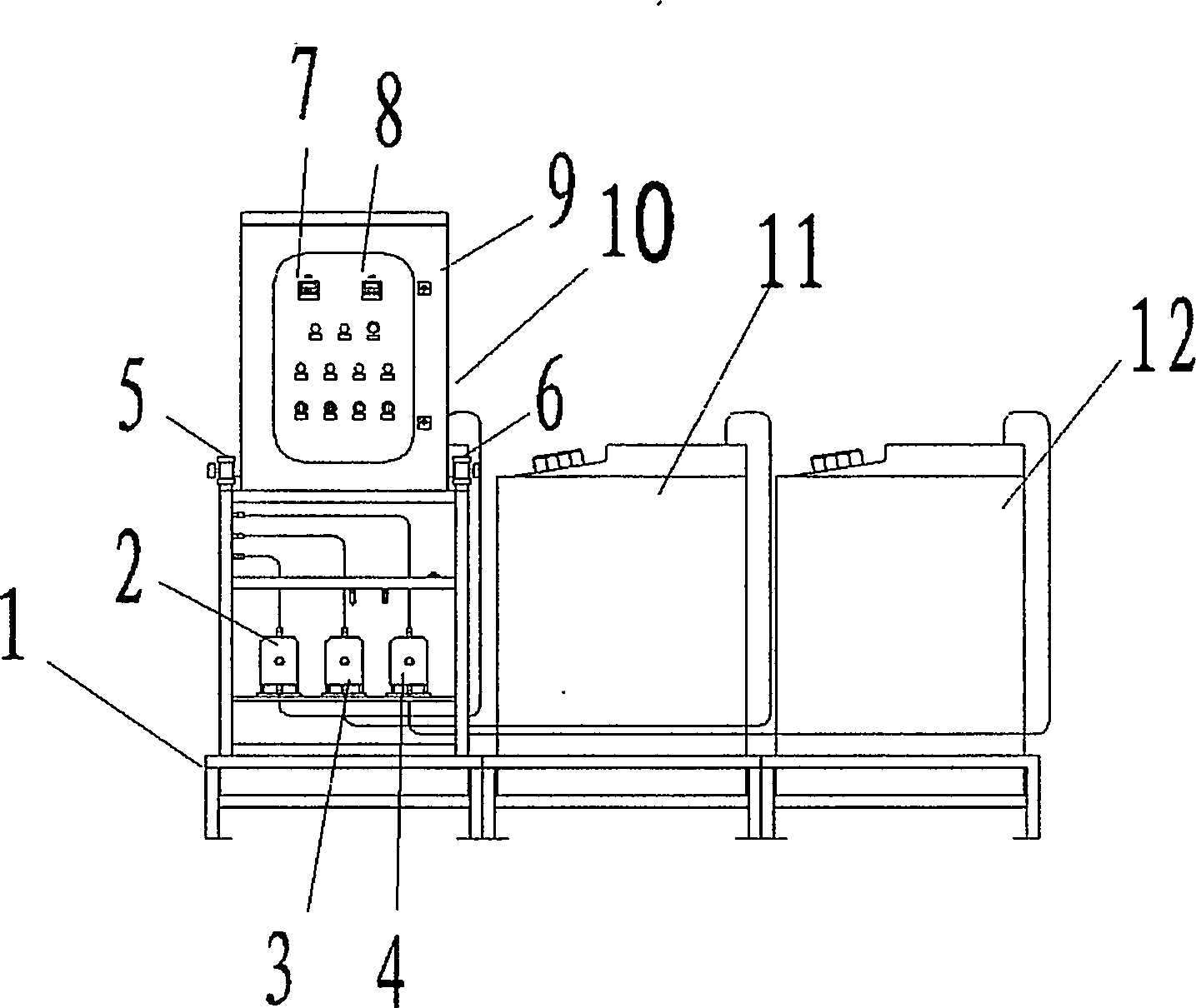

1.一种中央空调全自动水处理加药系统，包括装有阻垢缓蚀剂的第一药桶 (10)、装有氧化型杀菌剂的第二药桶(11)和装有非氧化型杀菌剂的第三药桶(12)， 其特征在于，所述第一药桶(10)、第二药桶(11)和第三药桶(12)的加药口分 别通过电磁阀和水管相连，所述水管进水口(6)处装有循环水电导探头和循环水 探头，所述循环水电导探头和电导率检测仪(7)相连，所述循环水探头和PH检测 仪(8)相连，所述电磁阀、电导率检测仪(7)和PH检测仪(8)通过控制数据线 和PLC微电脑电控箱(9)相连。
2.如权利要求1所述的中央空调全自动水处理加药系统，其特征在于，所述 第一药桶(10)的加药口和进水管之间设置有第一计量泵(2)。
3.如权利要求1所述的中央空调全自动水处理加药系统，其特征在于，所述 第二药桶(11)的加药口和进水管之间设置有第二计量泵(3)。
4.如权利要求1所述的中央空调全自动水处理加药系统，其特征在于，所述 第三药桶(12)的加药口和进水管之间设置有第三计量泵(4)。
5.如权利要求1～4任一项所述的中央空调全自动水处理加药系统，其特征 在于，所述第一药桶(10)、第二药桶(11)和/或第三药桶(12)中设置有液位低 报器。
说明书
中央空调全自动水处理加药系统
技术领域
本实用新型涉及一种水处理加药系统，尤其涉及一种中央空调全自动水处理加 药系统，属于防腐、阻垢、抑菌技术领域。
背景技术
在中央空调循环水系统中，常会遇到管件设备结垢腐蚀以及菌藻滋生等问题， 现行的杀菌剂投加中，多数采用冲击性投加，冲剂性投加会造成抑菌效果不明显而 且人工投加时计量控制不准会使药剂多加，浪费药剂，而且杀菌剂的接触会对皮肤 造成伤害，应尽量减少药剂的搬运。为增加对水资源的利用度，减少不必要的药剂 投放，有必要对现有的中央空调全自动水处理加药系统进行改进，提高杀菌效率， 避免药剂浪费，节约费用和人工成本。
实用新型内容
本实用新型所要解决的技术问题是提供一种中央空调全自动水处理加药系统， 提高杀菌效率，避免药剂浪费。
本实用新型为解决上述技术问题而采用的技术方案是提供一种中央空调全自 动水处理加药系统，包括装有阻垢缓蚀剂的第一药桶、装有氧化型杀菌剂的第二药 桶和装有非氧化型杀菌剂的第三药桶，其中，所述第一药桶、第二药桶和第三药桶 的加药口分别通过电磁阀和水管相连，所述水管进水口处装有循环水电导探头和循 环水探头，所述循环水电导探头和电导率检测仪相连，所述循环水探头和PH检测 仪相连，所述电磁阀、电导率检测仪和PH检测仪通过控制数据线和PLC微电脑电 控箱相连。
上述的中央空调全自动水处理加药系统，其中，所述第一药桶的加药口和进水 管之间设置有第一计量泵。
上述的中央空调全自动水处理加药系统，其中，所述第二药桶的加药口和进水 管之间设置有第二计量泵。
上述的中央空调全自动水处理加药系统，其中，所述第三药桶的加药口和进水 管之间设置有第三计量泵。
上述的中央空调全自动水处理加药系统，其中，所述第一药桶、第二药桶和/ 或第三药桶中设置有液位低报器。
本实用新型对比现有技术有如下的有益效果：本实用新型提供的中央空调全自 动水处理加药系统，通过PLC微电脑电控箱、电导率检测仪和PH检测仪，控制杀 菌剂的交替投加，从而更好的抑制菌藻滋生，且能够定量投加避免药剂的浪费，节 约费用。
