申请日2014.04.23
公开(公告)日2015.10.28
IPC分类号C02F11/12; C02F9/14
摘要

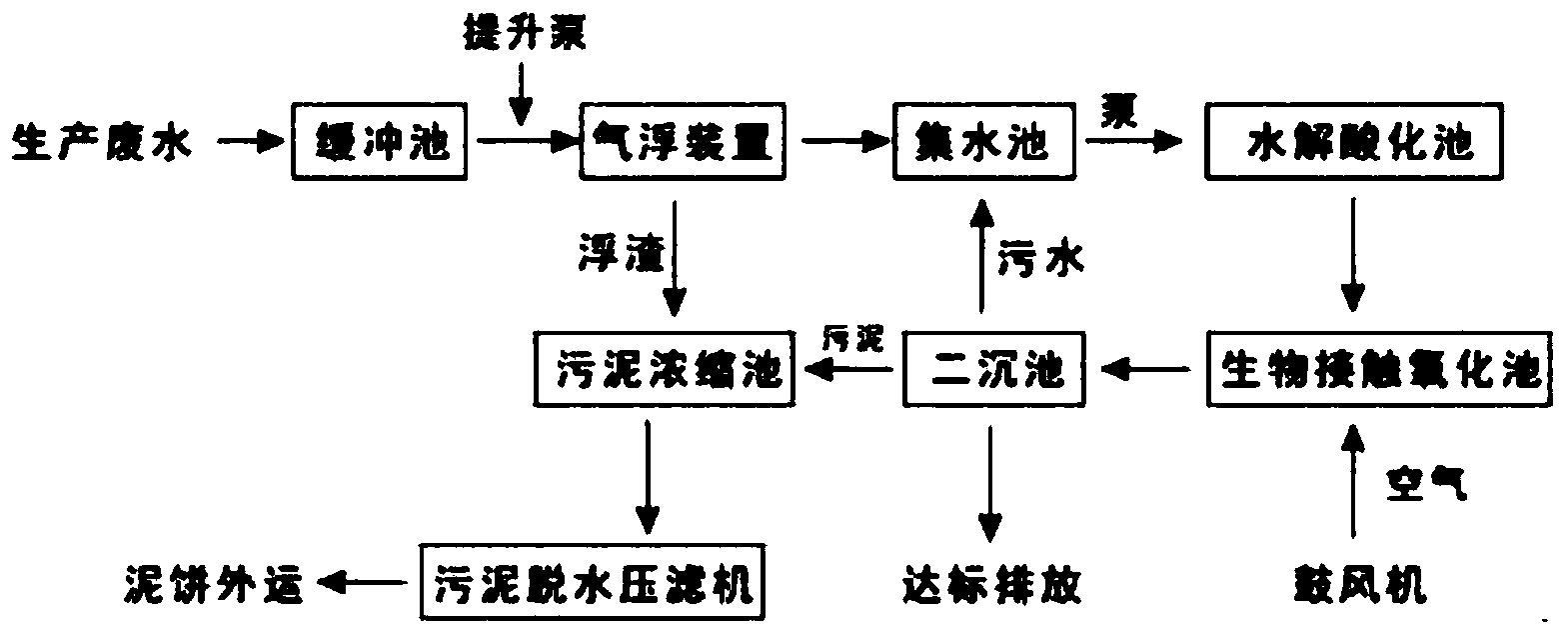

本发明提供一套污水处理系统，生产废水通入缓冲区，经缓冲区管道连接进入气浮装置;经气浮装置反应后的混合液管道连接进入集水池，经集水池汇集、储存和均衡后，通过第二提升泵泵入水解酸化池反应，经水解酸化池反应后管道连接进入生物接触氧化池反应，生物接触池反应后污水管道连接进入二沉池，经二沉池沉淀后的混合液回馈进入集水池，形成循环，直至二沉池无沉淀时，二沉池内液体达标排放;经气浮装置反应后的浮渣和二沉池沉淀后的污泥管道连接进入污泥浓缩池，经污泥浓缩池浓缩后的污泥管道连接进入污泥脱水压榨机，经污泥脱水压榨机压榨成泥饼外运。
权利要求书
1.一套污水处理系统，其特征在于：包括缓冲池、气浮装置、污泥浓缩池、污泥脱水压 榨机、集水池、二沉池、水解酸化池、生物接触氧化池;
生产废水通入缓冲区，经缓冲区管道连接进入气浮装置;
经气浮装置反应后的混合液管道连接进入集水池，经集水池汇集、储存和均衡后，通过 第二提升泵泵入水解酸化池反应，经水解酸化池反应后管道连接进入生物接触氧化池反应， 生物接触池反应后污水管道连接进入二沉池，经二沉池沉淀后的混合液回馈进入集水池，形 成循环，直至二沉池无沉淀时，二沉池内液体达标排放;
经气浮装置反应后的浮渣和二沉池沉淀后的污泥管道连接进入污泥浓缩池，经污泥浓缩 池浓缩后的污泥管道连接进入污泥脱水压榨机，经污泥脱水压榨机压榨成泥饼外运。
2.根据权利要求1所述的一套污水处理系统，其特征在于：所述气浮装置内部设置有污 泥提升泵。
3.根据权利要求1所述的一套污水处理系统，其特征在于：所述集水池内部设置有第二 提升泵。
4.根据权利要求1所述的一套污水处理系统，其特征在于：所述生物接触氧化池内部设 置有鼓风机。
说明书
一套污水处理系统
技术领域
本发明涉及污水处理领域，具体涉及一套针对COD含量较高的污水处理的处理系统。
背景技术
化学需氧量(COD或CODcr)是指在一定严格的条件下，水中的还原性物质在外加的强氧 化剂的作用下，被氧化分解时所消耗氧化剂的数量，以氧的mg/L表示。化学需氧量反映了水 中受还原性物质污染的程度，这些物质包括有机物、亚硝酸盐、亚铁盐、硫化物等，但一般 水及废水中无机还原性物质的数量相对不大，而被有机物污染是很普遍的，因此，COD可作 为有机物质相对含量的一项综合性指标。
据环保专家介绍，水中的有机物在被环境分解时，会消耗水中的溶解氧。如果水中的溶 解氧被消耗殆尽，水里的厌氧菌就会投入工作，从而导致水体发臭和环境恶化。因此COD值 越大，表示水体受污染越严重。
而从污染源排出的污(废)水，因含污染物总量或浓度较高，达不到排放标准要求或不 适应环境容量要求，从而降低水环境质量和功能目标时，必需经过人工强化处理的场所处理 的场所，这个场所就是污水处理厂，又称污水处理站。
现今社会很多化工厂，排放大量COD含量较高的污水，因而，如何快速高效的对COD 含量较高的污水进行处理，并回收利用，成为一个重要话题。
发明内容
针对现有技术存在的问题，本发明提供一套污水处理系统，将水解酸化池、生物接触氧 化池的结合使用，高效快速的处理COD含量较高的污水，并将处理后污水回收利用，节能环 保。
本发明的技术方案是：一套污水处理系统，包括缓冲池、气浮装置、污泥浓缩池、污泥 脱水压榨机、集水池、二沉池、水解酸化池、生物接触氧化池;
生产废水通入缓冲区，经缓冲区管道连接进入气浮装置;
经气浮装置反应后的混合液管道连接进入集水池，经集水池汇集、储存和均衡后，通过 第二提升泵泵入水解酸化池反应，经水解酸化池反应后管道连接进入生物接触氧化池反应， 生物接触池反应后污水管道连接进入二沉池，经二沉池沉淀后的混合液回馈进入集水池，形 成循环，直至二沉池无沉淀时，二沉池内液体达标排放;
经气浮装置反应后的浮渣和二沉池沉淀后的污泥管道连接进入污泥浓缩池，经污泥浓缩 池浓缩后的污泥管道连接进入污泥脱水压榨机，经污泥脱水压榨机压榨成泥饼外运。
进一步的，所述气浮装置内部设置有污泥提升泵。
进一步的，所述集水池内部设置有第二提升泵。
进一步的，所述生物接触氧化池内部设置有鼓风机。
本发明的有益效果是：将水解酸化池、生物接触氧化池的结合使用，高效快速的处理COD 含量较高的污水，并将处理后污水回收利用，节能环保。同时，本发明整体设备简单，处理 方便，对环境无要求，适合任意污水处理厂，具有很好的市场利用价值。
