申请日2014.01.14
公开(公告)日2014.04.23
IPC分类号A01G25/02; A01G9/02
摘要
一种可处理生活污水的植物移植栽培装置，包括螺旋管圈、圈口环、夹持结构、立管;所述螺旋管圈由水管紧密螺旋而成，水管的上方接口与所述圈口环相连通，水管的下方接口与所述立管底部相连通;所述圈口环为圆环或者正多边形环;所述圈口环位于所述螺旋管圈上方，圈口环与螺旋管圈通过所述夹持结构夹持固定;所述立管立于螺旋管圈所包围区域内;所述螺旋管圈在靠近管圈内侧的水管壁上开有小孔。使用该装置对树木等植物进行栽培并移植，能减少对根须的损伤，提高树木等植物移植成活率，降低移植成活的树木等植物被风刮倒、被冰雪冻死的概率。同时用植物对肥水的吸收分解净化的机能对城市生活污水进行净化，促使植物茁壮生长。
权利要求书

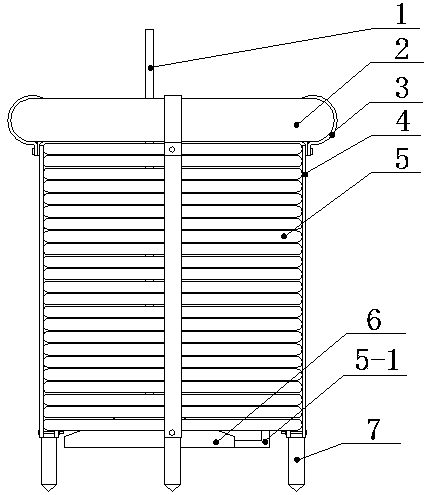

1.一种可处理生活污水的植物移植栽培装置，其特征是，包括螺旋管圈、圈口环、夹持结构、立管;所述螺旋管圈由水管紧密螺旋而成，水管的上方接口与所述圈口环相连通，水管的下方接口与所述立管底部相连通;所述圈口环为圆环或者多边形环;所述圈口环位于所述螺旋管圈上方，圈口环与螺旋管圈通过所述夹持结构夹持固定;所述立管立于螺旋管圈所包围区域内;所述螺旋管圈在靠近管圈内侧的水管壁上开有小孔。
2.根据权利要求1所述可处理生活污水的植物移植栽培装置，其特征是，所述立管底部有膨胀部，膨胀部与所述螺旋管圈的下方接口相连通，膨胀部的管壁上开有小孔。
3.根据权利要求1或2所述可处理生活污水的植物移植栽培装置，其特征是，还包括支撑腿，支撑腿与所述夹持结构固定连接。
说明书
一种可处理生活污水的植物移植栽培装置
技术领域
本发明涉及一种植物移植栽培装置，尤其是涉及一种可处理生活污水的植物移植栽培装置。
背景技术
城市绿化所用树木通常需先在其他地方进行栽培，待其长到一定大小后，才将树木移植到城市道路两旁或绿化带。树木移植过程中，须除去大部分的根须，这导致树木移植成活率较低，同时，由于其根须少，扎入地面的深度浅，使得移植成活的树木容易被大风刮倒或被冰雪冻死。
现有技术中，有用于树苗培育的树苗袋，如CN 202722131 U于2013年2月13日公开的一种树苗袋，包括上部开口的树苗袋本体，树苗袋本体自上部开口至底部呈逐渐缩小趋势，树苗袋本体底端向下延伸形成一个加长部，加长部上设有扣手。该树苗袋能循环利用，减少塑料袋对环境的污染，但仅适合培育树苗，不适合较大树木的移植栽培。CN 203289967 U于2013年11月20日公开了一种树苗育苗基质盒，包括盒体，盒口，微孔纸板，盒底，盒体是圆桶型，用纸质压制成型，盒底直径与盒口直径尺寸之比为3:4，盒底直径为10-15cm，在距离盒底1-2cm 处设置微孔纸板。该树苗育苗基质盒也仅适合树苗培育，不适合较大树木的移植栽培。它们均无处理生活污水的功能。
现有技术中还未有适合移植栽培树木的植物移植栽培装置。
发明内容
本发明所要解决的技术问题是提供一种可处理生活污水的植物移植栽培装置，使用该装置对树木进行栽培并移植，能减少对树木根须的损伤，提高树木移植成活率，降低移植成活的树木被风刮倒、被冰雪冻死的概率。
为解决上述技术问题，本发明采用的技术方案为：一种可处理生活污水的植物移植栽培装置，包括螺旋管圈、圈口环、夹持结构、立管;所述螺旋管圈由水管紧密螺旋而成，水管的上方接口与所述圈口环相连通，水管的下方接口与所述立管底部相连通;所述圈口环为圆环或者多边形环;所述圈口环位于所述螺旋管圈上方，圈口环与螺旋管圈通过所述夹持结构夹持固定;所述立管立于螺旋管圈所包围区域内;所述螺旋管圈靠近管圈内侧的水管壁上开有小孔。
进一步，所述立管底部有膨胀部，膨胀部与所述螺旋管圈的下方接口相连通，膨胀部的管壁上开有小孔。
进一步，所述可处理生活污水的植物移植栽培装置还包括支撑腿，支撑腿与所述夹持结构固定连接。
本发明的积极效果在于：(1)使用该装置对树木进行栽培并移植，能减少对树木根须的损伤，提高树木移植成活率，降低移植成活的树木被风刮倒、被冰雪冻死的概率;(2)圈口环和螺旋管圈能贮存适量的水，通过螺旋管圈内侧水管壁的小孔对树木进行缓慢滴灌，可减少人工浇水次数，节约水资源;(3)优选方案在立管底部设置有膨胀部，通过膨胀部对树木进行滴灌，利用树木根须的向水性，引导根须向下生长，进一步增加根须钻地深度，降低移植成活的树木被风刮倒、被冰雪冻死的概率;(4)将化肥溶解在水中，注入圈口环和螺旋管圈，便于对树木进行施肥;(5)将生活污水排水管与立管相连，便于利用树木生长对生活污水进行处理;(6)装置内的水滴灌完后，空气通过立管进入螺旋管圈，并通过螺旋管圈内侧的小孔进入土壤，实现土体的深层通气。
