申请日2014.01.15
公开(公告)日2014.07.02
IPC分类号C02F103/18; C02F9/04
摘要
本实用新型涉及一种石灰窑气净化污水的回收利用装置，它包括污水池、污水泵、压滤机、清水池、清水泵、污泥槽和洗涤塔，所述污水池经污水泵连接压滤机，所述压滤机的下端连接清水池，压滤机的侧下部连接污泥槽，所述清水池的侧下部经清水泵连接洗涤塔。本实用新型装置可建立洗水闭路循环，大大减少洗涤用水量，降低产品水耗，为实现轻质碳酸钙生产过程达到零排放奠定基础，同时保护环境。
权利要求书

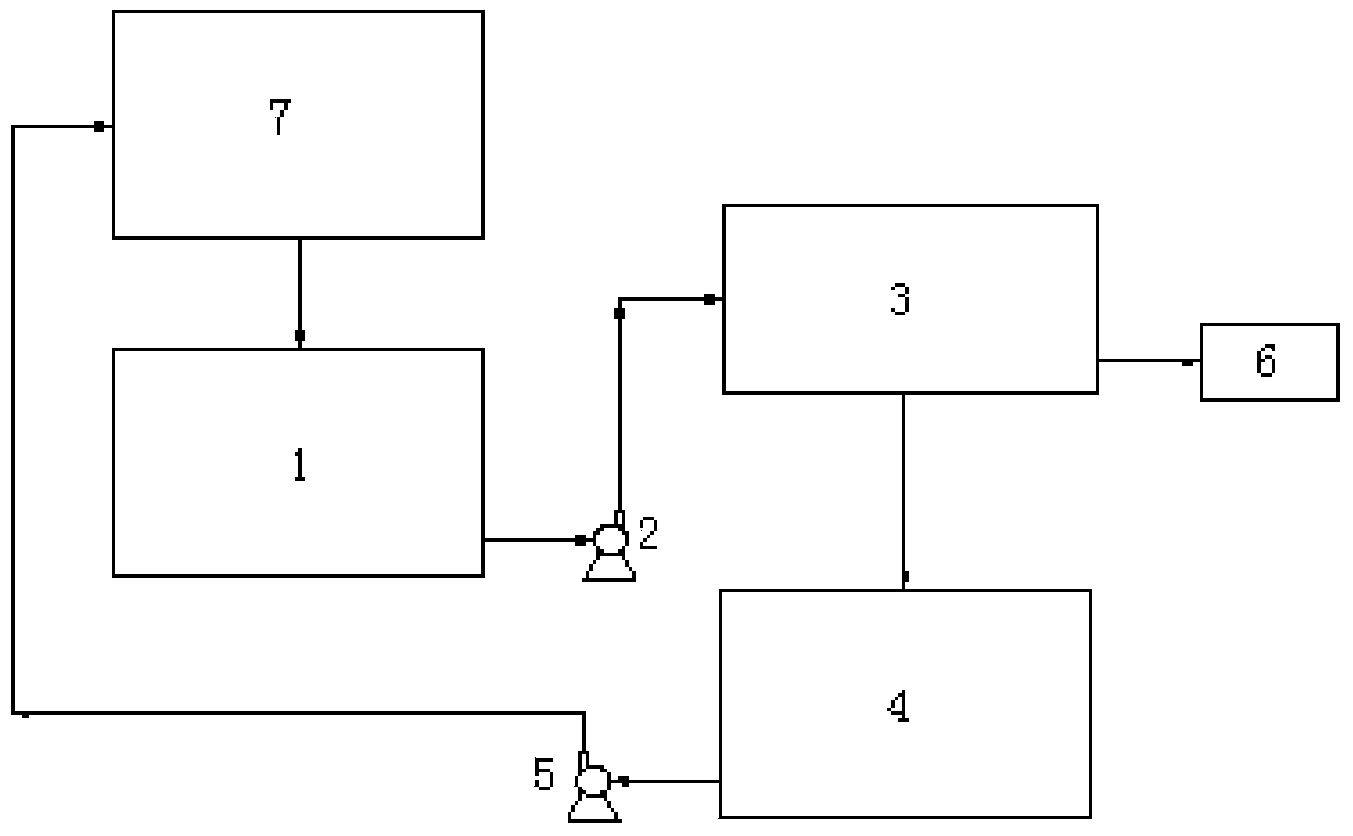

1.一种石灰窑气净化污水的回收利用装置，其特征是，包括污水池(1)、 污水泵(2)、压滤机(3)、清水池(4)、清水泵(5)、污泥槽(6)和洗涤塔(7)， 所述污水池(1)经污水泵(2)连接压滤机(3)，所述压滤机(3)的下端连接 清水池(4)，压滤机(3)的侧下部连接污泥槽(6)，所述清水池(4)的侧下 部经清水泵(5)连接洗涤塔(7)。
2.如权利要求1所述的石灰窑气净化污水的回收利用装置，其特征是，所 述污水池(1)设为两个。
说明书
一种石灰窑气净化污水的回收利用装置
技术领域
本实用新型涉及一种石灰窑气净化污水的回收利用装置，属化工技术领域。
背景技术
目前轻质碳酸钙生产企业，采用石灰石煅烧窑气经干、湿法除尘、降温、 脱硫等工艺净化后，经压缩供碳化用。湿法除尘、降温、脱硫等过程的下水含 燃煤灰尘、氧化钙、氢氧化钙、碳酸钙、水不溶物等尘粒、亚硫酸盐、硫酸盐 等，经简单沉降上清液返回湿法用水，下部稠液排至工业废水装置。其缺点： 一是排污水量大，增加水耗，并增加污水处理量;二是经简单沉降上清液返回 净化装置上水，有些碳酸盐、硫酸盐等带入系统，易堵塞装置，严重影响除尘、 脱硫等效果。
实用新型内容
为了解决上述问题，本实用新型提供一种石灰窑气净化污水的回收利用装 置，它可实现洗水闭路循环节约用水，降低生产水耗，同时保护环境。
本实用新型通过以下技术方案实现：
本实用新型一种石灰窑气净化污水的回收利用装置，它包括污水池、污水 泵、压滤机、清水池、清水泵、污泥槽和洗涤塔，所述污水池经污水泵连接压 滤机，所述压滤机的下端连接清水池，压滤机的侧下部连接污泥槽，所述清水 池的侧下部经清水泵连接洗涤塔。
所述污水池设为两个交替使用。
本实用新型与现有技术相比具有的优点为：
本实用新型装置可建立洗水闭路循环，清水返回洗涤系统，固体物做建材， 大大减少洗涤用水量，降低产品水耗，为实现轻质碳酸钙生产过程达到零排放 奠定基础，同时保护环境。
