申请日2014.01.15
公开(公告)日2015.01.14
IPC分类号C02F3/00
摘要
本实用新型公开了生物处理组块，其包括两个以上的箱体，所述相邻两个箱体通过对应设于两个箱体接触面上的凹凸槽连接，所述箱体的侧壁上设有通孔或过滤网，所述箱体内设有微生物菌群，所述微生物菌群固定化于载体上。本实用新型采用以上技术方案，通过相邻两个箱体接触面上的凹凸槽将相邻的两个箱体进行连接，方便对生物处理组块进行拆卸、组装以及运输，使生物处理组块能够在需要使用的现场组装，减少施工时间，能够答复减低工程造价，本实用新型结构简单，便于生产，能够实现工厂化生产，降低成本。箱体内的微生物菌群，能够大大提高对有机物、氨氮和磷的处理效率。
权利要求书
1.生物处理组块，其特征在于：其包括两个以上的箱体，所述相邻两个箱体通过对应设于两个箱体接触面上的凹凸槽连接，所述箱体的侧壁上设有通孔或过滤网，所述箱体内设有微生物菌群，所述微生物菌群固定化于载体上。
2.根据权利要求1所述的生物处理组块，其特征在于：所述载体为轻质陶粒滤料、活性炭颗粒、橡胶颗粒、高效纤维束或纳米复合聚氨酯泡沫。
3.根据权利要求1-2之一所述的生物处理组块制成的水处理装置，其特征在于：所述水处理装置包括权利要求1-2之一所述的生物处理组块，还包括池体，所述池体内设有防渗层，池体顶部设有盖体，所述盖体上设有人孔，所述池体侧壁上端一侧设有进水口，池体设有进水口的相对侧设有出水口，所述生物处理组块设于池体内。
说明书
生物处理组块及采用此组块的水处理装置
技术领域
本实用新型属于水处理领域，特别涉及生物处理组块及采用此组块的水处理装置。
背景技术
随着生物技术的发展，目前在水处理中生物技术的运用越来越多，然而现有的生物处理设施大多于现场建造池体，施工时间长，建造费用高;部分采用一体化设备，运输不便，工程造价高，使用寿命短。
发明内容
为了解决现有技术中的不足，本实用新型的目的为提供工厂化生产现场组装，方便折卸及运输，施工时间短，并大幅降低工程造价的生物处理组块及采用此组块的水处理装置。
为了实现上述目的，本实用新型采用以下技术方案：

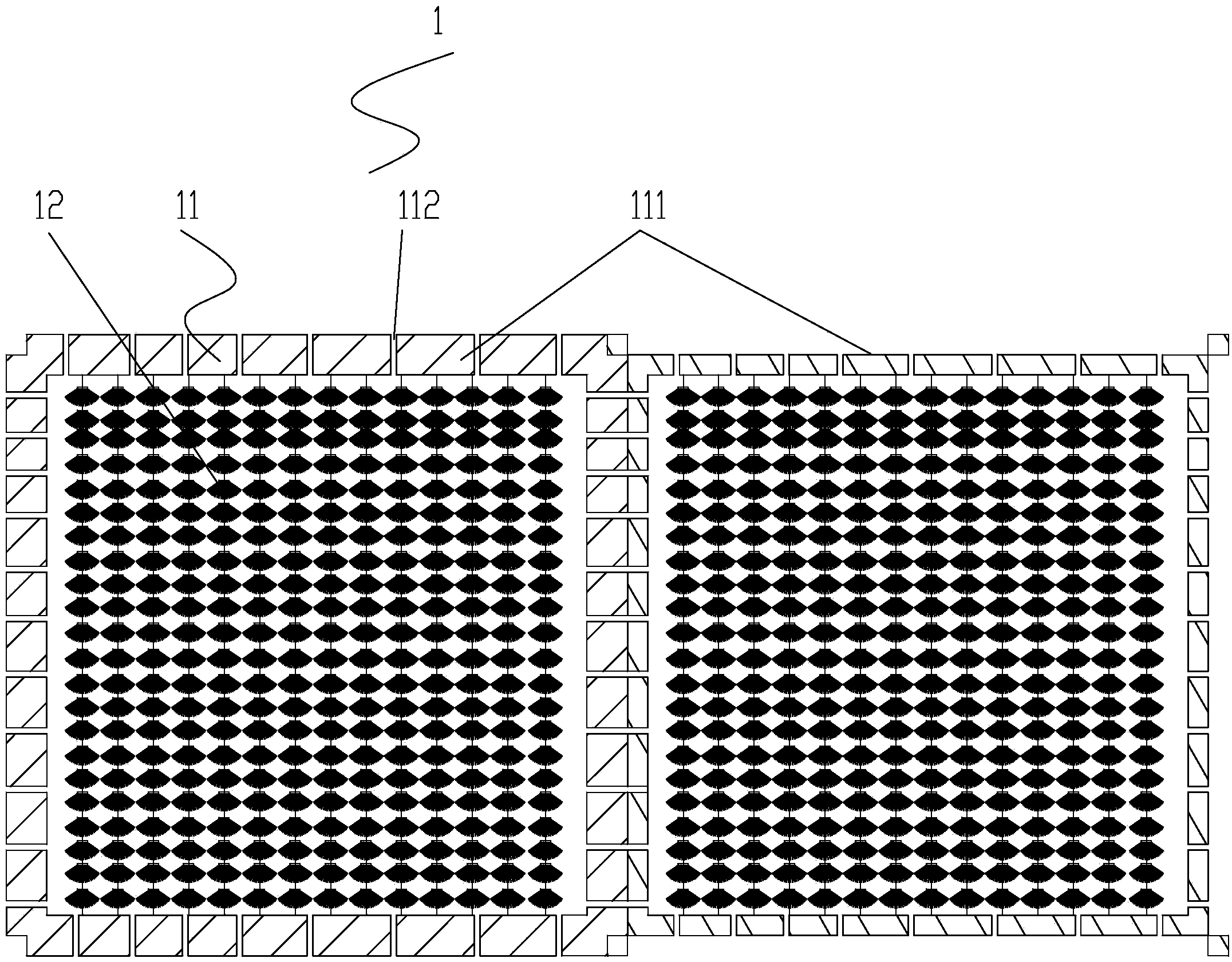

生物处理组块，其包括两个以上的箱体，所述相邻两个箱体通过对应设于两个箱体接触面上的凹凸槽连接，所述箱体的侧壁上设有通孔或过滤网，所述箱体内设有微生物菌群，所述微生物菌群固定化于载体上。
所述载体为轻质陶粒滤料、活性炭颗粒、橡胶颗粒、高效纤维束或纳米复合聚氨酯泡沫，结合了物理吸附和微生物菌群处理过程，具有容积负荷高、占地面积小、运行稳定、出水水质好、管理方便和运行成本低等。
所述载体为微胶囊，所述微胶囊为缓释型，采用缓释型微胶囊作为微生物菌群的载体，能够在需要微生物菌群起作用时，才使微生物菌群从微胶囊中释放出来，能够有效保障微生物菌群的稳定性，减少微生物菌群与不必要的物质接触，提高微生物菌群的利用率。
水处理装置，其包括上述的生物处理组块，所述水处理装置还包括池体，所述池体内设有防渗层，池体顶部设有盖体，所述盖体上设有人孔，所述池体侧壁上端一侧设有进水口，池体设有进水口的相对侧设有出水口，所述生物处理组块设于池体内。可在水处理装置的现场对生物处理组块进行组装，减少施工时间，大幅降低工程造价。
本实用新型采用以上技术方案，通过相邻两个箱体接触面上的凹凸槽将相邻的两个箱体进行连接，方便对生物处理组块进行拆卸、组装以及运输，使生物处理组块能够在需要使用的现场组装，减少施工时间，能够减低工程造价，本实用新型结构简单，便于生产，能够实现工厂化生产，降低成本。箱体内的微生物菌群，能够大大提高对有机物、氨氮和磷的处理效率。
