申请日2014.01.15
公开(公告)日2014.07.09
IPC分类号C02F9/08
摘要
一种矿井废水净化处理装置，包括有蓄水池，还包括有水泵、管道混合器、沉淀池、旋流过滤器、电渗析器、紫外线消毒器、清水池、污泥池;所述蓄水池通过水泵连接到管道混合器，所述管道混合器上设置有加药装置;所述管道混合器连接到沉淀池入水口，所述沉淀池底部设置排污口和刮泥机;所述污泥池设置有脱水机和干泥储存装置，所述脱水机通过回流泵连接到蓄水池;本实用新型结构简单巧妙，能节省大量废水处理成本，自动化程度高，具有较好的经济、社会效益。
权利要求书
1.一种矿井废水净化处理装置，包括有蓄水池，其特征在于：还包括有水泵、管道混合器、沉淀池、旋流过滤器、电渗析器、紫外线消毒器、清水池、污泥池;所述蓄水池通过水泵连接到管道混合器，所述管道混合器连接到沉淀池入水口，所述管道混合器上设置有加药装置;所述沉淀池底部设置排污口和刮泥机;所述沉淀池出水口连接到旋流过滤器入水口;所述旋流过滤器排污口连接到污泥池;所述旋流过滤器出水口连接到电渗析器，所述电渗析器连接到紫外线消毒器，所述紫外线消毒器出水口连接到清水池入水口;所述沉淀池排污口与污泥池相连通，所述污泥池设置有脱水机和干泥储存装置，所述脱水机通过回流泵连接到蓄水池。
说明书
一种矿井废水净化处理装置
技术领域
本实用新型涉及一种矿井废水净化处理装置，属于废水处理技术领域。
背景技术
矿产开发对水资源的消耗大，煤炭开采过程中伴随着矿井水的大量排放。煤矿废水主要来源于煤矿作业时产生的井下废水，矿区工业场地淋溶废水等。煤矿山在采煤生产过程中产生的废水中含有多种有害的有机物、无机物、重金属离子( 如铁、锰离子) 等，且水质成份复杂多样。如废水不经处理直接排放，则会给周围环境及水质资源带来严重的污染。
我国是人口大国，水资源比较贫乏，因此加强废水的综合利用是一项利国利民的大事。
实用新型内容
本实用新型需要解决的技术问题就在于克服现有技术的缺陷，提供一种矿井废水净化处理装置，它自动化程度高，处理效果好，能满足生活用水的要求。
为解决上述问题，本实用新型采用如下技术方案：

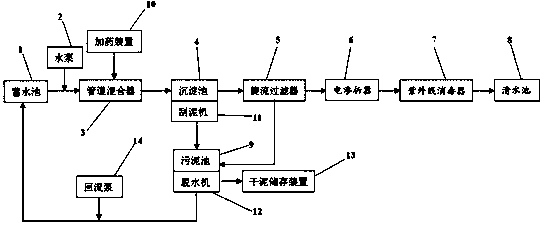

一种矿井废水净化处理装置，包括有蓄水池，还包括有水泵、管道混合器、沉淀池、旋流过滤器、电渗析器、紫外线消毒器、清水池、污泥池;
所述蓄水池通过水泵连接到管道混合器，所述管道混合器上设置有加药装置;水泵的主要作用是将蓄水池中需要处理的矿井废水抽入管道混合器;管道混合器的主要作用是使矿井废水与高效废水处理剂充分混合，使矿井废水产生相应的化学反应;
所述管道混合器连接到沉淀池入水口，所述沉淀池底部设置排污口和刮泥机;刮泥机的作用是清除沉淀池中的污泥，防止沉淀池的池底积泥;
所述沉淀池出水口连接到旋流过滤器入水口;所述旋流过滤器排污口连接到污泥池;旋流过滤器的作用是将经过处理的矿井废水进行过滤，旋流过滤器具有自动反冲洗功能;
所述旋流过滤器出水口连接到电渗析器，所述电渗析器连接到紫外线消毒器，所述紫外线消毒器出水口连接到清水池入水口;
所述沉淀池排污口与污泥池相连通，所述污泥池设置有脱水机和干泥储存装置，所述脱水机通过回流泵连接到蓄水池。
本实用新型结构简单巧妙，能节省大量废水处理成本，自动化程度高，具有较好的经济、社会效益。
