申请日2014.01.14
公开(公告)日2014.04.16
IPC分类号E03F5/04; E02D29/12; E03F5/02
摘要
污水井、检查井井壁的管线穿透处虽然施工中也能采取一些防渗措施，在运行一段时间过程中都起不到完全防渗作用。目前国内并没有好的方法和材料来解决这个问题，污水井、检查井在运行过程中很难停下来检修，而我们的实用技术是在安全正常的状态下不停产、不停工安装污水井、检查井的内衬井，解决此处的污染源。此实用专利使用具有10×10-13的防渗能力，断裂伸长率达到700%的性能，一般使用2.0mm厚HDPE膜为佳。在进出水管道口用特制的锁带和密封器密封。
权利要求书

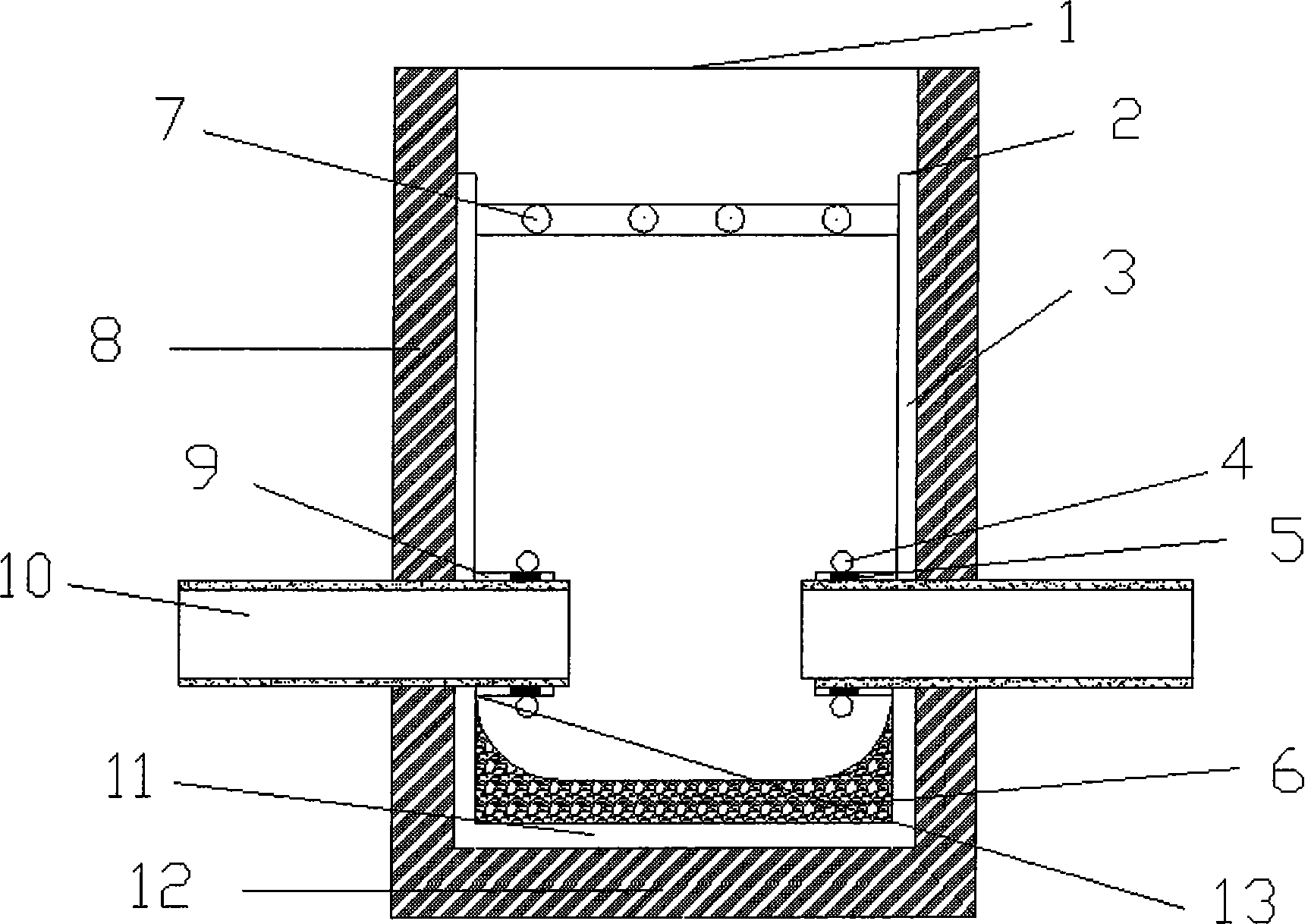

1.根据污水井或检查井的类型，测量出井壁图1(8)和井底图1(12)【排水管道图1(10)底部5cm以下的井壁面积和井底面积】的表面积，剪裁HDPE防渗膜并焊接内衬井。焊接内衬 井分三个部分：衬井底部图1(11)、内衬横管图1(9)、内衬井的内衬横管以上部分。
2.如权利要求书1所述的衬井底部图1(11)，为了防止在定期检修过程中对内衬井井底图1(11)造成损坏，在其上面放一个10cm厚的水泥灌浆槽图1(6)，使水泥灌浆槽图1(6)距离排水管道图1(10)底部10cm左右。
3.如权利要求书1所述的内衬横管图1(9)，预制好的内衬横管图1(9)类似穿透了的魔术帽， 将圆形的“魔术帽”帽檐贴着井壁进行焊接。在内衬横管图1(9)的另一端，用耐酸、耐碱、耐油、耐高 温的密封器图1(5)将缝隙填补上，用不锈钢锁带图1(4)固定并增加压力，其中锁带图1(4)的压力 是可以调节的。
4.如权利要求书3所述的密封器图1(5)，其特征是具有一定的韧性并耐酸、耐高温、耐碱等。
5.如权利要求书3所述的锁带图1(4)，其特征是不易生锈，锁带的压力可以自由调节。
说明书
污水井、检查井不停水内防渗施工方法
技术领域
污水井、检查井井壁的图1(13)管道穿透处的防渗和图1(10)排水管道的密封防渗虽然施工中也 能采取一些防渗措施，但在运行一段时间过程中都起不到完全防渗作用。运行中没经过处理的污水，源源 不断的渗入地下水源中。在井壁中的防渗水泥也会不断发生裂纹，加剧了对地下水的污染，目前国内并没 有好的方法和材料来解决这个问题。另外，污水井、检查井在运行过程中很难停下来检修，而我们的实用 技术是在安全正常的状态下不停产、不停工安装污水井、检查井的内衬井，来解决此处的污染源。
背景技术
目前国内的检查井、污水井的防渗方法一般采用防渗水泥、硅胶、沥青等各种填料进行补漏。但实际 证明，在一两年内这种防渗技术都起不到作用。同时由于防渗材料配比不好掌握，所以渗漏时有发生。
发明内容
选择2.0mm厚，断裂伸长率达到700%，并具有10×10-13防渗能力的HDPE防渗膜为佳。贴着污水井、 检查井内壁焊接一个图1内衬井，在污水井、检查井井壁的图1(13)管道穿透处进行特别的焊接处理， 在图1(10)排水管道处进行密封防渗处。
