申请日2010.06.24
公开(公告)日2010.11.03
IPC分类号B01D29/66; B01D29/00
摘要
一种全自动智能防阻塞污水过滤网系统，应用在原生污水源热泵系统中，主要包括液位控制器、反冲洗泵、过滤网三部分，过滤网安装在污水取水井内的污水管线取水口上，过滤网采用若干个钢管制作，全部钢管内部连通，并与反冲洗泵相连通，在过滤网钢管的迎水面开若干个孔，孔径大小根据反冲洗泵的水量和出孔处水流速决定，液位控制器设置在污水取水井中，其控制线连接到反冲洗泵，负责实现智能全自动控制。本系统能实现自动清除过滤网上的杂质，提高原生污水源热泵系统的运行稳定性。

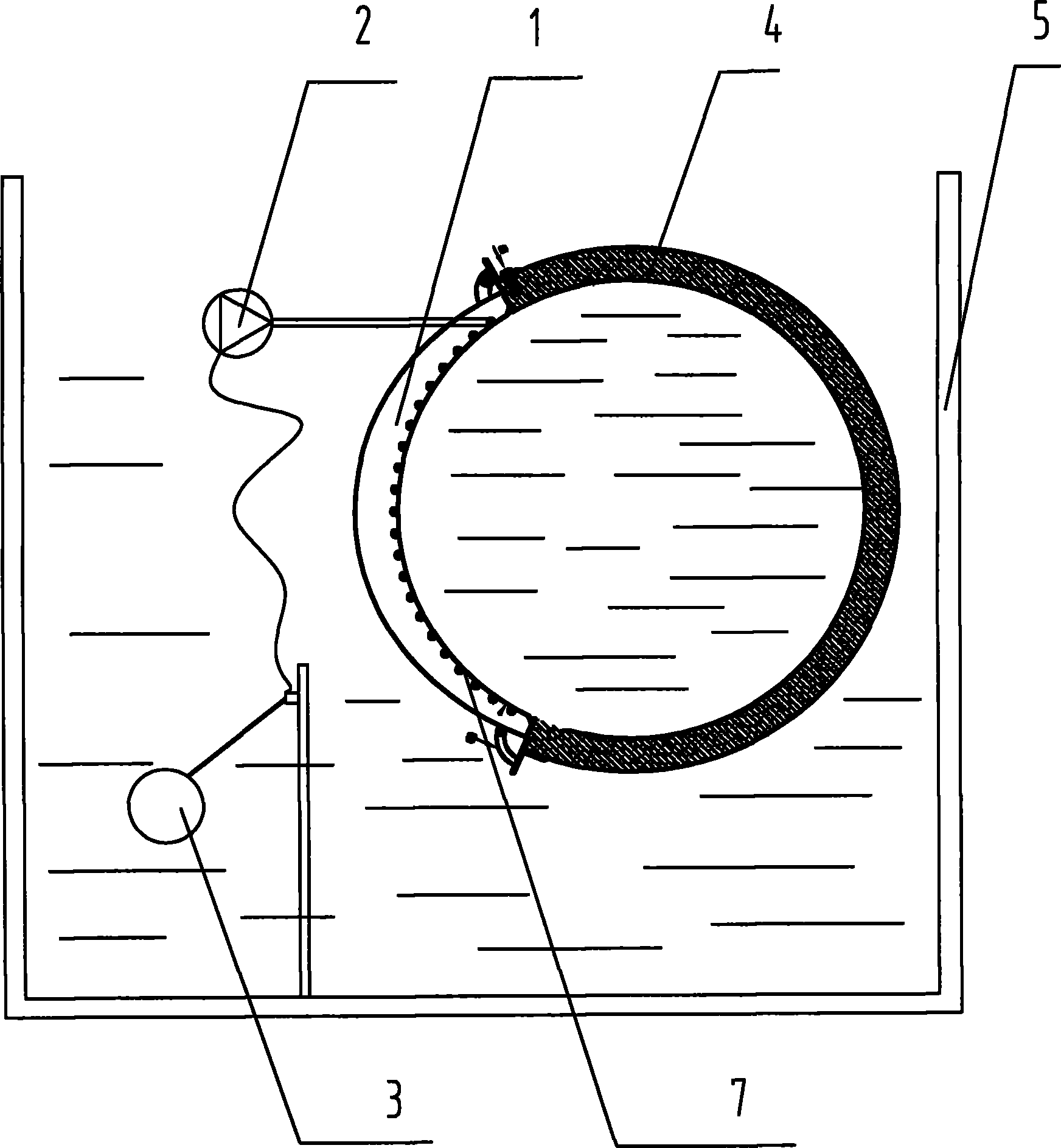

摘要附图
权利要求书
1.一种全自动智能防阻塞污水过滤网系统，其特征在于：主要包括液位控制器(3)、反冲洗泵(2)、过滤网(1)三部分，过滤网(1)安装在污水取水井(5)内的污水管线(4)取水口上，过滤网(1)采用若干个钢管(6)制作，全部钢管(6)内部连通，并与反冲洗泵(2)相连通，在过滤网(1)钢管的迎水面开若干个孔(6)，液位控制器(3)设置在污水取水井(5)中，其控制线连接到反冲洗泵(2)。
说明书
全自动智能防阻塞污水过滤网系统
技术领域
本发明涉及一个污水过滤系统，尤其是应用在原生污水源热泵系统中过滤污水杂质的全自动过滤网系统。
背景技术
随着水源热泵技术在我国的迅速推广，原生污水源热泵技术也得到一定的发展和应用。该技术从城市原生污水中冬季取热，夏季释热，利用了可再生能源，实现循环经济。利用城市原生污水做热泵空调机组的冷热源最大的难题是如何防止含杂质污水对管路、换热设备的污染与堵塞。我公司下属研究所申请的专利号为ZL200710143188.5，名称为“污水全自动除污机”的发明，实现了直接利用原生污水做为水源热泵系统的冷热源。然而将污水从污水管线中抽取到污水全自动除污机的过程中，设置在污水管线旁取水井中的过滤网经常被杂质阻塞，污水中的污杂物会挂留在过滤网上，积攒大量杂物时，会造成取水的困难。
发明内容
为解决上述原生污水源热泵系统中取水井里过滤网经常被杂质阻塞的问题，本发明涉及一种全自动智能防阻塞污水过滤网系统。
本系统主要包括液位控制器、反冲洗泵、过滤网三部分，过滤网安装在污水取水井内的污水管线取水口上，过滤网采用若干个钢管制作，全部钢管内部连通，并与反冲洗泵相连通，在过滤网钢管的迎水面开若干个孔，孔径大小根据反冲洗泵的水量和出孔处水流速决定，液位控制器设置在污水取水井中，其控制线连接到反冲洗泵，负责实现智能全自动控制。
在污水管线中取污水过程时，污水中的污杂物会挂留在过滤网上，积攒大量杂物时，会影响透过过滤网进入到取水井的水量，进而影响到污水源热泵机组的运行稳定性，本发明在取水井内安装液位控制器，液位控制器包括浮球和接触开关，当过滤网发生堵塞影响到通过的水量时，水位会下降，浮球也随水位下降，当下降到设计高度后，液位控制器的接触开关接通，会发送反馈信号到反冲洗泵，开启的高扬程反冲洗泵将附着在过滤网上的杂物冲起让污水管线内的水流冲走，从而解决了过滤网的堵塞问题。
过滤网可根据工程实际需要设计任意尺寸，任意形状，如方形、圆弧形。
