申请日2010.06.21
公开(公告)日2011.01.26
IPC分类号G05D16/20; C02F1/42
摘要
本实用新型涉及一种全自动水处理压力控制器，其特征在于：断路器与面板电源灯及面板运行灯连接并接入220V电源，断路器依次与变压器、供水压力开关、控制接触器、再生阀、面板再生灯连接;变压器与供水压力开关及软化水压力开关连接;软化水压力开关与供电接触器及时间继电器连接;控制接触器与再生阀及供电接触器、时间继电器连接;供电接触器与再生阀及进水阀连接;再生阀与面板再生灯连接;时间继电器与软化水阀连接;软化水阀与面板软化水灯连接。本实用新型具有结构简单、运行可靠，确保给水压力及质量，且造价低廉等特点，可使锅炉全自动水处理仪工作时水压控制在0.4MPa以下，确保全自动水处理仪运行安全可靠。

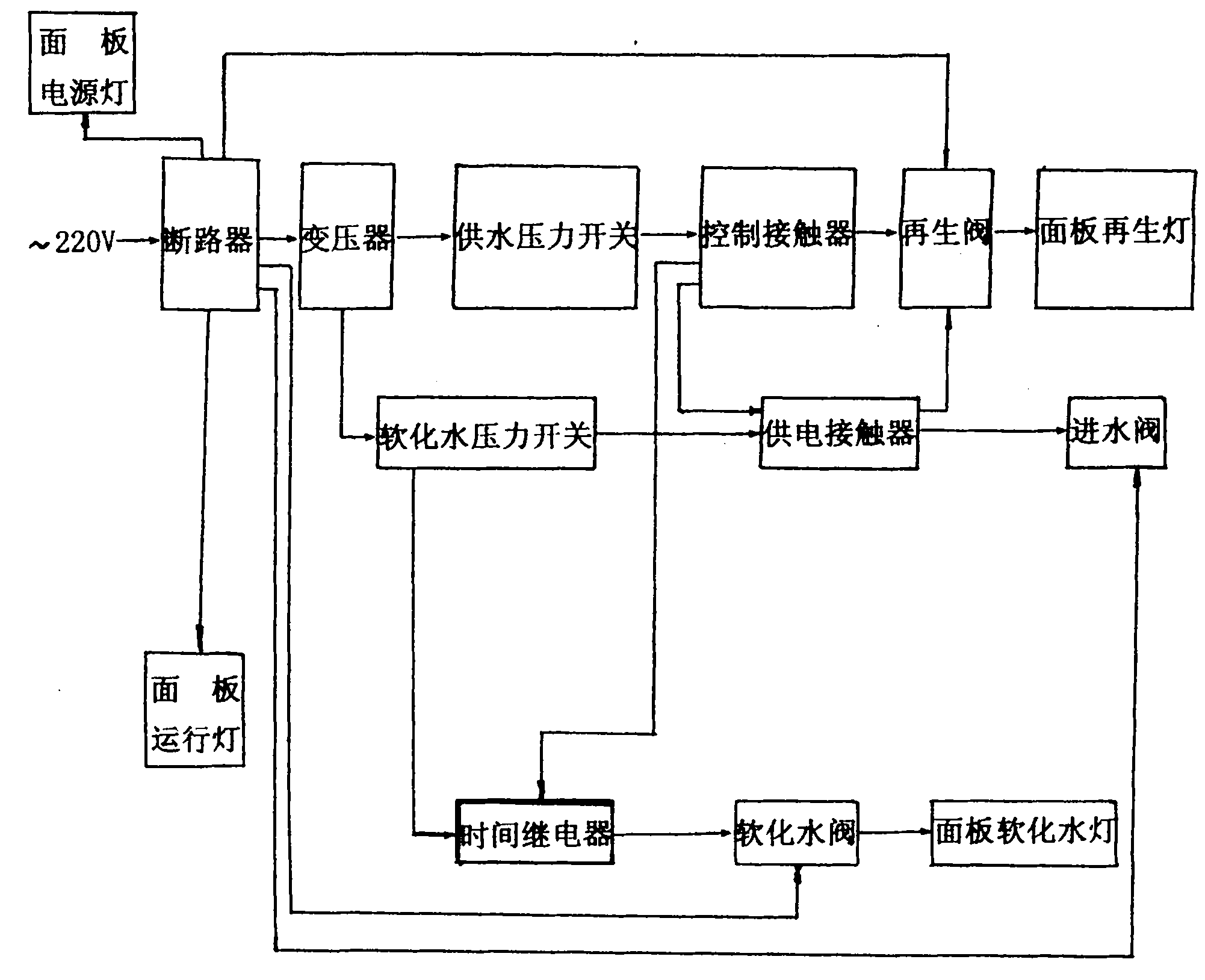

摘要附图
权利要求书
1.一种全自动水处理压力控制器，其特征在于：断路器与面板电源灯及面板运行灯连接并接入220V电源，断路器依次与变压器、供水压力开关、控制接触器、再生阀、面板再生灯连接;变压器与供水压力开关及软化水压力开关连接;软化水压力开关与供电接触器及时间继电器连接;控制接触器与再生阀及供电接触器、时间继电器连接;供电接触器与再生阀及进水阀连接;再生阀与面板再生灯连接;时间继电器与软化水阀连接;软化水阀与面板软化水灯连接。
说明书
全自动水处理压力控制器
技术领域
本实用新型属于全自动水处理技术领域，特别涉及一种全自动水处理压力控制器。
背景技术
国内对锅炉软化水处理传统采用全自动水处理仪，进水压力要求不大于0.4MPa，最大压力不得超过0.6MPa，当进水压力长时间超过0.4MPa时，可导致全自动水处理仪设备损坏，致使无法工作。目前，国内石油、化工、矿山及远离城区或自来水压力低的供暖单位，用加压泵或采集地下水用潜水泵供水。通过全自动水处理仪再生时水压都较高，压力都超过0.6MPa，因此不能使用全自动水处理仪来处理锅炉进水，从而不能保证锅炉给水的质量，导致锅炉容易结垢、浪费水、电、煤，降低了锅炉的使用寿命。
发明内容
本实用新型克服了上述存在的缺陷，目的是为保障锅炉给水的压力及质量，降低成本，提供一种具有结构简单、运行可靠，确保给水压力及质量，且造价低廉的全自动水处理压力控制器。
本实用新型全自动水处理压力控制器内容简述：
本实用新型全自动水处理压力控制器，其特征在于：断路器与面板电源灯及面板运行灯连接并接入220V电源，断路器依次与变压器、供水压力开关、控制接触器、再生阀、面板再生灯连接;变压器与供水压力开关及软化水压力开关连接;软化水压力开关与供电接触器及时间继电器连接;控制接触器与再生阀及供电接触器、时间继电器连接;供电接触器与再生阀及进水阀连接;再生阀与面板再生灯连接;时间继电器与软化水阀连接;软化水阀与面板软化水灯连接。
本实用新型全自动水处理压力控制器，具有结构简单、运行可靠，确保给水压力及质量，且造价低廉等特点，可使锅炉全自动水处理仪工作交换时水压控制在0.4MPa以下，确保全自动水处理仪运行安全可靠。
