申请日2014.01.13
公开(公告)日2014.08.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种模块式畜禽养殖废水无害化资源化处理系统，由废弃物收集装置收集计量后，经真空抽滤自动出水一体化装置进行固液分离，其中的恶臭气体经真空泵进入尾气除臭装置净化后排放。分离出来的固体废物经过固液分离器的内置绞龙输送设备出料后，进入干式发酵设备进行干式发酵，产生的沼气经收集净化后作为照明燃料;产生的沼渣作为有机肥料利用。固液分离后的液体随同干式发酵产生的液体一起进入升流式厌氧发酵器，厌氧发酵产生的沼气与干式发酵时产生的沼气汇合，净化后作为照明能源;厌氧发酵产生的沼液进入水平潜流人工湿地和垂直流人工湿地进行处理，最后经二氧化氯消毒系统进行处理后，转化为中水作为畜禽圈舍冲洗水循环利用。该系统解决了畜禽养殖废水处理的一大问题，在保护环境的同时，实现废物的资源化利用。
权利要求书

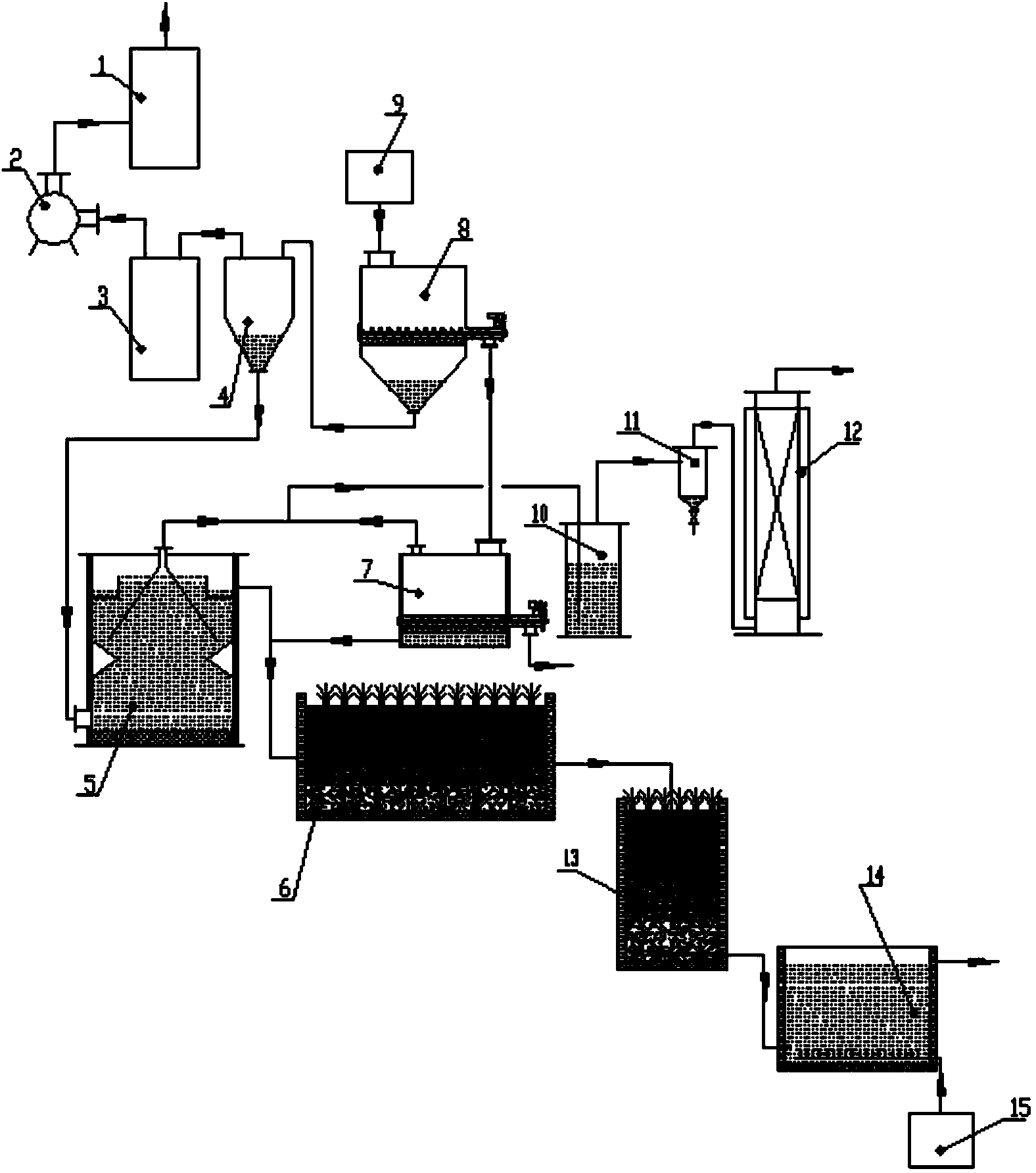

1.一种模块式畜禽养殖废水无害化资源化处理系统,其特征在于，包括尾 气除臭装置(1)、真空泵(2)、缓冲罐(3)、液体收集罐(4)、升流式厌氧发 酵器(5)、组合型人工湿地处理系统、干式发酵器(7)、真空抽滤自动出水一 体化装置(8)、畜禽废弃物收集装置(9)、焦油去除器(10)、气液分离器(11)、 脱硫器(12)、消毒池(14)和二氧化氯加载装置(15);所述畜禽废弃物收集 装置(9)连接在真空抽滤自动出水一体化装置(8)上，真空抽滤自动出水一 体化装置(8)的底部连接有液体收集罐(4)，液体收集罐(4)的上端依次连 接有缓冲罐(3)、真空泵(2)和尾气除臭装置(1)，尾气除臭装置(1)与大 气相通，液体收集罐(4)的下端连接有升流式厌氧发酵器(5)，升流式厌氧 发酵器(5)的上端依次与焦油去除器(10)、气液分离器(11)和脱硫器(12) 相连，脱硫器(12)与大气相通;升流式厌氧发酵器(5)依次与组合型人工 湿地处理系统、消毒池(14)相连，在消毒池(14)上还连接有二氧化氯加载 装置(15);真空抽滤自动出水一体化装置(8)还与干式发酵器(7)相连， 干式发酵器(7)上端连接在焦油去除器(10)上，干式发酵器(7)底部连接 到组合型人工湿地处理系统上。
2.根据权利要求1所述的所述的模块式畜禽养殖废水无害化资源化处理系 统,其特征在于，所述组合型人工湿地处理系统包括水平潜流人工湿地(6)和 垂直流人工湿地(13)。
3.根据权利要求2所述的所述的模块式畜禽养殖废水无害化资源化处理系 统,其特征在于，所述水平潜流人工湿地(6)为水泥防渗池，池内自下而上依 次为粒径为100-200mm的砾石层300mm、粒径为50-100mm的砾石层300mm、土壤 层300mm，上面种有芦苇类植物，废水进入后，水平方向进行流动，为了避免 断流并保证废水的停留时间，水平潜流人工湿地内设置有折流墙。
4.根据权利要求2所述的所述的模块式畜禽养殖废水无害化资源化处理 系统,其特征在于，所述垂直流人工湿地(13)水泥防渗池，池内自下而上依 次为粒径为100-200mm的砾石层300mm，粒径为50-100mm的砾石层300mm，土 壤层300mm，上面种有芦苇类植物，废水自垂直流人工湿地上方进入，为了保 证布水的均匀性，上设布水器，进行水的平均分布。
5.根据权利要求1所述的所述的模块式畜禽养殖废水无害化资源化处理系 统,其特征在于，所述畜禽废弃物收集装置(9)收集的畜禽废弃物，采取真空 抽滤方式，进入真空抽滤自动出水一体化装置(8)。
6.根据权利要求1所述的模块式畜禽养殖废水无害化资源化处理系统, 其特征在于，所述真空过滤自动出料一体化装置(8)由过滤砖和滤布构成的 过滤介质层分为上下两层，上层为畜禽废物及过滤后的固体废物的存放空间， 下层为过滤后的滤液空间，固体成分在过滤介质层上，液体成分收集于装置底 部。
7.根据权利要求1的所述模块式畜禽养殖废水无害化资源化处理系统, 其特征在于，所述干式发酵器(7)由两层构成，内置绞龙出料器，隔层为过 滤砖，过滤砖上层先填入发酵接种物，下层为渗滤液存放空间，外敷保温层。
说明书
模块式畜禽养殖废水无害化资源化处理系统
技术领域
本实用新型涉及一种污水处理系统，具体是一种模块式畜禽养殖废水无 害化资源化处理系统。
背景技术
畜禽养殖废水主要由尿液、饲料残渣、畜禽粪便及圈舍冲洗水等组成， 其化学需氧量(COD)远远超过我国工业废水和生活污水的COD排放量之和。 而成为继工业污染、生活污染之后的第三大污染源，如果不对其进行有效的 处理，会造成水源地、河流、水库严重污染和富营养化，同时导致大量的氮 磷资源流失浪费问题。
实用新型内容
为了解决上述技术问题，本实用新型提供一种高效、实用的模块式畜禽 养殖废水无害化资源化处理系统。
本实用新型采用的技术方案是：一种模块式畜禽养殖废水无害化资源化 处理系统,包括尾气除臭装置、真空泵、缓冲罐、液体收集罐、升流式厌氧发 酵器、组合型人工湿地处理系统、干式发酵器、真空抽滤自动出水一体化装 置、畜禽废弃物收集装置、焦油去除器、气液分离器、脱硫器、消毒池和二 氧化氯加载装置;所述畜禽废弃物收集装置连接在真空抽滤自动出水一体化 装置上，真空抽滤自动出水一体化装置的底部连接有液体收集罐，液体收集 罐的上端依次连接有缓冲罐、真空泵和尾气除臭装置，尾气除臭装置与大气 相通，液体收集罐的下端连接有升流式厌氧发酵器，升流式厌氧发酵器的上 端依次与焦油去除器、气液分离器和脱硫器相连，脱硫器与大气相通;升流 式厌氧发酵器依次与组合型人工湿地处理系统、消毒池相连，在消毒池上还 连接有二氧化氯加载装置;真空抽滤自动出水一体化装置还与干式发酵器相 连，干式发酵器上端连接在焦油去除器上，干式发酵器底部连接到组合型人 工湿地处理系统上。
所述组合型人工湿地处理系统包括水平潜流人工湿地和垂直流人工湿 地。
所述水平潜流人工湿地为水泥防渗池，池内自下而上依次为粒径为 100-200mm的砾石层300mm、粒径为50-100mm的砾石层300mm、土壤层300mm， 上面种有芦苇类植物，废水进入后，水平方向进行流动，为了避免断流并保 证废水的停留时间，水平潜流人工湿地内设置有折流墙。
所述垂直流人工湿地水泥防渗池，池内自下而上依次为粒径为 100-200mm的砾石层300mm，粒径为50-100mm的砾石层300mm，土壤层300mm， 上面种有芦苇类植物，废水自垂直流人工湿地上方进入，为了保证布水的均 匀性，上设布水器，进行水的平均分布。
所述畜禽废弃物收集装置收集的畜禽废弃物，采取真空抽滤方式，进入 真空抽滤自动出水一体化装置。
所述真空过滤自动出料一体化装置由过滤砖和滤布构成的过滤介质层分 为上下两层，上层为畜禽废物及过滤后的固体废物的存放空间，下层为过滤 后的滤液空间，固体成分在过滤介质层上，液体成分收集于装置底部。
所述干式发酵器由两层构成，内置绞龙出料器，隔层为过滤砖，过滤砖 上层先填入发酵接种物，下层为渗滤液存放空间，外敷保温层。
本实用新型的效果：本实用新型的系统不仅能够对养殖场污水进行有效 处理，而且对处理过程中产生废气进行除臭无害化处理，避免产生二次环境 污染;其中的固体废物转化为肥料，得到的沼气实现能源化利用。
