申请日2014.04.21
公开(公告)日2014.09.17
IPC分类号C02F9/14
摘要
本实用新型涉及一种印染废水处理的前、中、后三段处理系统，尤其是涉及一种印染废水处理回用系统。其主要是解决现有技术所存在的印染废水中CODcr、色度、SS、电导率去除率的水平不高，同时自动化程度较低、操作繁杂、运行费用较高、出水水质较不稳定等的技术问题。本实用新型包括初沉池，所述的初沉池连接有pH自控装置，初沉池通过管路依次连接有兼氧池、好氧池、二沉池，二沉池通过管路依次连接有SMF池、SMF产水池，SMF产水池通过加药管分别连接有次氯酸钠加药装置、柠檬酸加药装置、亚硫酸氢钠加药装置、阻垢剂加药装置，SMF产水池连接有RO组件，RO组件连接有RO产水池、RO浓水池。
权利要求书

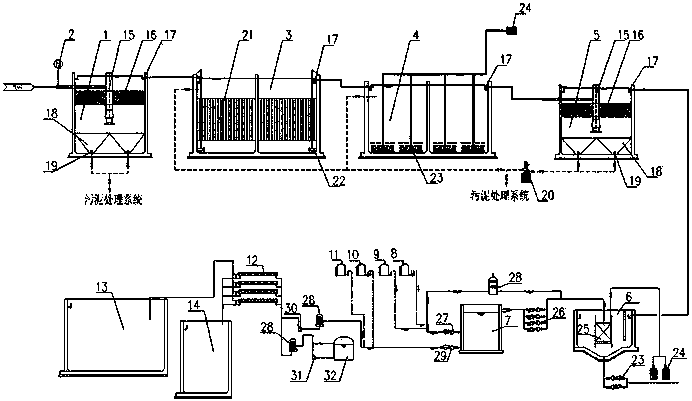

1.一种印染废水处理回用系统，包括初沉池(1)，其特征在于所述的初沉池(1)连接有pH自控装置(2)，初沉池通过管路依次连接有兼氧池(3)、好氧池(4)、二沉池(5)，二沉池通过管路依次连接有SMF池(6)、SMF产水池(7)，SMF产水池通过加药管分别连接有次氯酸钠加药装置(8)、柠檬酸加药装置(9)、亚硫酸氢钠加药装置(10)、阻垢剂加药装置(11)，SMF产水池连接有RO组件(12)，RO组件连接有RO产水池(13)、RO浓水池(14)。
2.根据权利要求1所述的一种印染废水处理回用系统，其特征在于所述的初沉池(1)、二沉池(5)内设有中心桶(15)、斜管(16)、集水槽(17)，初沉池、二沉池的底部设有泥斗(18)，泥斗连接有排泥管(19)，排泥管、兼氧池(3)、好氧池(4)通过污泥水流泵(20)连通污泥处理系统。
3.根据权利要求1或2所述的一种印染废水处理回用系统，其特征在于所述的兼氧池(3)内部设有组合填料(21)、集水槽(17)，兼氧池的底部设有潜水搅拌机(22)。
4.根据权利要求1或2所述的一种印染废水处理回用系统，其特征在于所述的好氧池(4)内设有集水槽(17)，好氧池的底部设有可提升曝气管(23)，可提升曝气管通过空气管连接有罗茨鼓风机(24)。
5.根据权利要求1或2所述的一种印染废水处理回用系统，其特征在于所述的SMF池(6)内设有SMF组件(25)，SMF组件通过空气管连接有罗茨鼓风机(24)，SMF池通过抽吸泵(26)连通有SMF产水池(7)。
6.根据权利要求5所述的一种印染废水处理回用系统，其特征在于所述的SMF产水池(7)连接有SMF反洗泵(27)，SMF反洗泵通过保安滤器(28)连通抽吸泵(26)的进口处，SMF产水池海通过RO增压泵(29)、保安滤器(28)、高压泵(30)连通RO组件(12)。
7.根据权利要求1或2所述的一种印染废水处理回用系统，其特征在于所述的RO组件(12)通过管路依次连接有保安滤器(28)、化学清洗泵(31)、化学清洗水箱(32)。
说明书
一种印染废水处理回用系统
技术领域
本实用新型涉及一种印染废水处理的前、中、后三段处理系统，尤其是涉及一种印染废水处理回用系统。
背景技术
印染废水是纺织工业污染的主要来源。印染废水不仅排放量大，色度和污染程度高，而且随着纤维产品、浆料、染料、洗涤剂、化学助剂和整理剂等的应用，废水成分不断变化，处理的难度也就更大。
印染废水具有水量大、有机污染物含量高、难降解物质多、色度高，以及组分复杂等特点，属难处理的工业废水。印染废水中含有染料、浆料、助剂、油剂、酸碱 ，纤维杂质及无机盐等，其中染料中的硝基和胺基化合物，以及铜、铬、锌、砷等重金属元素，具有较大的生物毒性，严重污染环境。
不同印染厂加工工艺不同，一般主要有前处理 (包括烧毛退浆、煮练、漂白、丝光等序) 、染色、印花和整理等工序。印染加工过程中各工序排出的废水组成了印染废水。
在对印染废水进行最终处理时，有机物的去除一般以生物法为主;对难以生物降解的印染废水，采用厌氧 水解 好氧联合处理较为合适;对易于生物降解的印染废水，可采用生物处理。色度的去除，一般以物理化学方法为主，对于规模大、处理技术水平高的工厂，则可采用电解、化学絮凝、臭氧氧化等工艺，对于小规模的工厂，可采用炉渣过滤。
但是目前印染废水中CODcr、色度、SS、电导率去除率的水平不高，同时自动化程度较低、操作繁杂、运行费用较高、出水水质较不稳定。
实用新型内容
本实用新型是提供一种印染废水处理回用系统，其主要是解决现有技术所存在的印染废水中CODcr、色度、SS、电导率去除率的水平不高，同时自动化程度较低、操作繁杂、运行费用较高、出水水质较不稳定等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的一种印染废水处理回用系统，包括初沉池，所述的初沉池连接有pH自控装置，初沉池通过管路依次连接有兼氧池、好氧池、二沉池，二沉池通过管路依次连接有SMF池、SMF产水池，SMF产水池通过加药管分别连接有次氯酸钠加药装置、柠檬酸加药装置、亚硫酸氢钠加药装置、阻垢剂加药装置，SMF产水池连接有RO组件，RO组件连接有RO产水池、RO浓水池。
初沉池。在废水水温小于40℃时，废水直接进入池内;当废水水温大于40℃时，废水进入高温污水型冷却塔，经过冷却塔冷却后，废水自流入池内。初沉池进水还配置有PH自动检测及调节装置，在进水PH值大于10或小于6时，适当投加一定量酸碱，调节PH值后进入初沉池。初沉池不投加絮凝剂，废水进入初沉池后通过重力沉降，废水中的大颗粒物质自然沉淀。初沉池内部视情况设置有中心桶，用于均匀配水。初沉池底部设有泥斗，沉淀物通过泥斗收集后由泥斗内管路进入污泥处理系统。初沉池内部设有斜管，以增加沉淀面积，废水通过斜管时，颗粒物由斜管滑入泥斗。初沉池顶部设有集水槽，上清液通过集水槽收集后，进入兼氧池。
兼氧池。兼氧池内设有组合填料，底部安装有潜水搅拌机，潜水搅拌机24小时连续运转，池内有兼氧微生物自然生长，兼氧微生物通过潜水搅拌机搅拌后悬浮于整个池体内，并附着在组合填料上，使水中污泥量SV30稳定在10%-25%。废水流过兼氧池时，水中有机物在兼氧池内与兼氧微生物接触，并被微生物消化分解，兼氧池末端设有集水槽，泥水混合物通过集水槽收集后，进入好氧池。
好氧池。好氧池底部安装有可提升微孔曝气管，可提升曝气管区别于固定式曝气管，可以在池内有水的情况下提上来，便于维修与更换。在可提升曝气管连接有罗茨鼓风机，与可提升曝气管共同形成曝气系统，采用微小气泡的方式给池内提供氧气，保持池内含氧量稳定在1.5-2mg/L。好氧池内有好氧微生物自然生长，好氧微生物通过曝气搅拌后悬浮于整个池体内，废水流过好氧池时，水中有机物在好氧池内与好氧微生物接触，并被好氧微生物消化分解，好氧池末端设有集水槽，泥水混合物通过集水槽收集后，进入二沉池。
二沉池。泥水混合物进入二沉池后通过重力沉降，污泥自然沉淀。二沉池底部设有泥斗，污泥通过泥斗收集后，部分由污泥回流泵打入兼氧池和好氧池，保持兼氧池和好氧池污泥浓度及活性，剩余污泥由泥斗内管路进入污泥处理系统。二沉池内部设有斜管，以增加沉淀面积，废水通过斜管时，污泥由斜管滑入泥斗。二沉池内部视情况设置有中心桶、刮泥机等，用于配水及污泥的清理。二沉池顶部设有集水槽，上清液通过集水槽收集后，进入后续处理系统或达标排放。
初沉池、兼氧池、好氧池、二沉池的处理工艺区别于普通处理工艺，第一，整个工艺采用全生化处理，无需投加药剂，运行成本低;第二，该工艺污泥产生量极低，有效的解决了印染废水处理过程中污泥量大，污泥处置困难，污泥处理费用高等问题;第三，本工艺将二沉池的活性污泥回流至兼氧池，充分调动微生物内源呼吸，降解多余活性污泥，减少污泥外排。
SMF池。SMF系统包括浸没式超滤装置、风机、排污泵和反洗泵等设备。二沉池上清液溢流至SMF池，SMF膜堆与抽吸泵相连，通过抽吸泵在膜的内侧形成负压，膜外侧水就透过膜完成过滤处理过程，被拦截附着在膜外侧的悬浮物每隔一段时间通过曝气震落下来，在SMF池底部实现堆积浓缩，每隔一段时间通过排污泵排出。通过抽吸泵抽出的出水送至SMF产水池。
该处理工艺区别于普通工艺，第一，本系统采用高污染环境下使用的抗污染浸没式超滤膜。具有高强度、耐压、耐氧化、抗污染、使用寿命长。第二，本系统自耗水量低，回收率高，产生废水量少。第三，自动化程度高，操作简单。
SMF产水池，容纳SMF出水，由增压泵送至RO系统进行进一步的深化处理，并为SMF反洗提供用水。
RO系统，本系统中废水回用的关键是反渗透技术，选择的反渗透膜具有较高的透过速度和脱盐性能。该系统采用的反渗透膜元件，具有脱盐率高、透过速度快、机械强度好、抗污染性能好等特点，其优点在于：一、该种膜元件通过增加膜袋的片数，缩短进水流道的长度，增大进水隔网的宽度，不仅拥有更高的水通量，而且可以减少有机物及微生物在膜表面的吸附，具有更强的耐污染能力。二、通过对膜材料的改进，创造了具有优异的化学物理稳定性、耐久性、以及高产水量和高脱盐性能的膜元件。三、膜片表面更光滑、更耐污染。
RO产水池，容纳RO产水，通过清水泵送至用户用水点。
作为优选，所述的初沉池、二沉池内设有中心桶、斜管、集水槽，初沉池、二沉池的底部设有泥斗，泥斗连接有排泥管，排泥管、兼氧池、好氧池通过污泥水流泵连通污泥处理系统。
作为优选，所述的兼氧池内部设有组合填料、集水槽，兼氧池的底部设有潜水搅拌机。
作为优选，所述的好氧池内设有集水槽，好氧池的底部设有可提升曝气管，可提升曝气管通过空气管连接有罗茨鼓风机。
作为优选，所述的SMF池内设有SMF组件，SMF组件通过空气管连接有罗茨鼓风机，SMF池通过抽吸泵连通有SMF产水池。
作为优选，所述的SMF产水池连接有SMF反洗泵，SMF反洗泵通过保安滤器连通抽吸泵的进口处，SMF产水池海通过RO增压泵、保安滤器、高压泵连通RO组件。
作为优选，所述的RO组件通过管路依次连接有保安滤器、化学清洗泵、化学清洗水箱。
因此，本实用新型可有效处理大部分印染废水，对CODcr、色度、SS、电导率去除率都能维持很高的水平，同时自动化程度高、操作简便、运行费用低、出水水质稳定。
