申请日2014.04.21
公开(公告)日2014.08.20
IPC分类号C02F1/52
摘要
本实用新型涉及一种工业废水处理装置，包括本体，所述本体设有搅拌箱，所述搅拌箱的上端设有下料斗，所述下料斗上固结有药剂箱，所述药剂箱的下端设有若干注药管，所述注药管上设有调节开关，搅拌箱的下端设有搅拌杆和沉淀箱，所述沉淀箱内设有隔板开关，所述隔板开关的下端设有螺旋输送杆，隔板开关设有出水口，所述沉淀箱的下端设有排泥口和支腿，所述出水口和排泥口上均安装有闸阀。本实用新型通过设置带有注药管的药剂箱及搅拌箱有助于增加废水与药剂混合度，能够有效地使废水中的大的杂质和微小的杂质发生聚沉，实现污水的分离功能，能有效协调提高后续污水净化装置，提高工作效率，且结构简单，操作方便，经济实用。
权利要求书

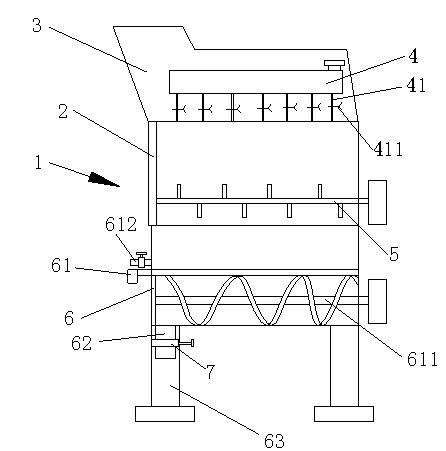

1.一种工业废水处理装置，其特征在于，包括本体(1)，所述本体(1)设有搅拌箱(2)，所述搅拌箱(2)的上端设有下料斗(3)，所述下料斗(3)上固结有药剂箱(4)，所述药剂箱(4)的下端设有若干注药管(41)，所述注药管(41)上设有调节开关(411)，搅拌箱(2)的下端设有搅拌杆(5)和沉淀箱(6)，所述沉淀箱(6)内设有隔板开关(61)，所述隔板开关(61)的下端设有螺旋输送杆(611)。
2.根据权利要求1所述的一种工业废水处理装置，其特征在于，所述隔板开关(61)设有出水口(612)，所述沉淀箱(6)的下端设有排泥口(62)和支腿(63)，所述出水口(612)和排泥口(62)上均安装有闸阀(7)。
3.根据权利要求1所述的一种工业废水处理装置，其特征在于，所述注药管(41)有若干个，且均匀分布在药剂箱(4)的下端。
4.根据权利要求2所述的一种工业废水处理装置，其特征在于，所述支腿(63)有四个，且均匀分布在药剂箱(4)的下端。
说明书
一种工业废水处理装置
技术领域
本实用新型涉及工业废水处理机械技术领域，尤其涉及一种工业废水处理装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。工业生产中，经常会产生一些污水，这些污水中不仅含有大的颗粒，还含有各种微小的粒子，如果这些污水不经处理直接排放，必然会给环境造成严重的影响和危害，因此，有必要提供一种工业废水处理装置。但是现有的工业废水处理装置结构复杂，废水分离效果差，制造费用高。
实用新型内容
本实用新型为了克服现有技术中的不足，提供了一种工业废水处理装置。
本实用新型是通过以下技术方案实现：
一种工业废水处理装置，包括本体，所述本体设有搅拌箱，所述搅拌箱的上端设有下料斗，所述下料斗上固结有药剂箱，所述药剂箱的下端设有若干注药管，所述注药管上设有调节开关，搅拌箱的下端设有搅拌杆和沉淀箱，所述沉淀箱内设有隔板开关，所述隔板开关的下端设有螺旋输送杆。
作为本实用新型的优选技术方案，所述隔板开关设有出水口，所述沉淀箱的下端设有排泥口和支腿，所述出水口和排泥口上均安装有闸阀。
作为本实用新型的优选技术方案，所述注药管有若干个，且均匀分布在药剂箱的下端。
作为本实用新型的优选技术方案，所述支腿有四个，且均匀分布在药剂箱的下端。
与现有的技术相比，本实用新型的有益效果是：本实用新型通过设置带有注药管的药剂箱及搅拌箱有助于增加废水与药剂混合度，能够有效地使废水中的大的杂质和微小的杂质发生聚沉，实现污水的分离功能，能有效协调提高后续污水净化装置，提高工作效率，且结构简单，操作方便，经济实用。
