申请日2014.04.21
公开(公告)日2014.08.27
IPC分类号B65F1/14; B65F3/00
摘要

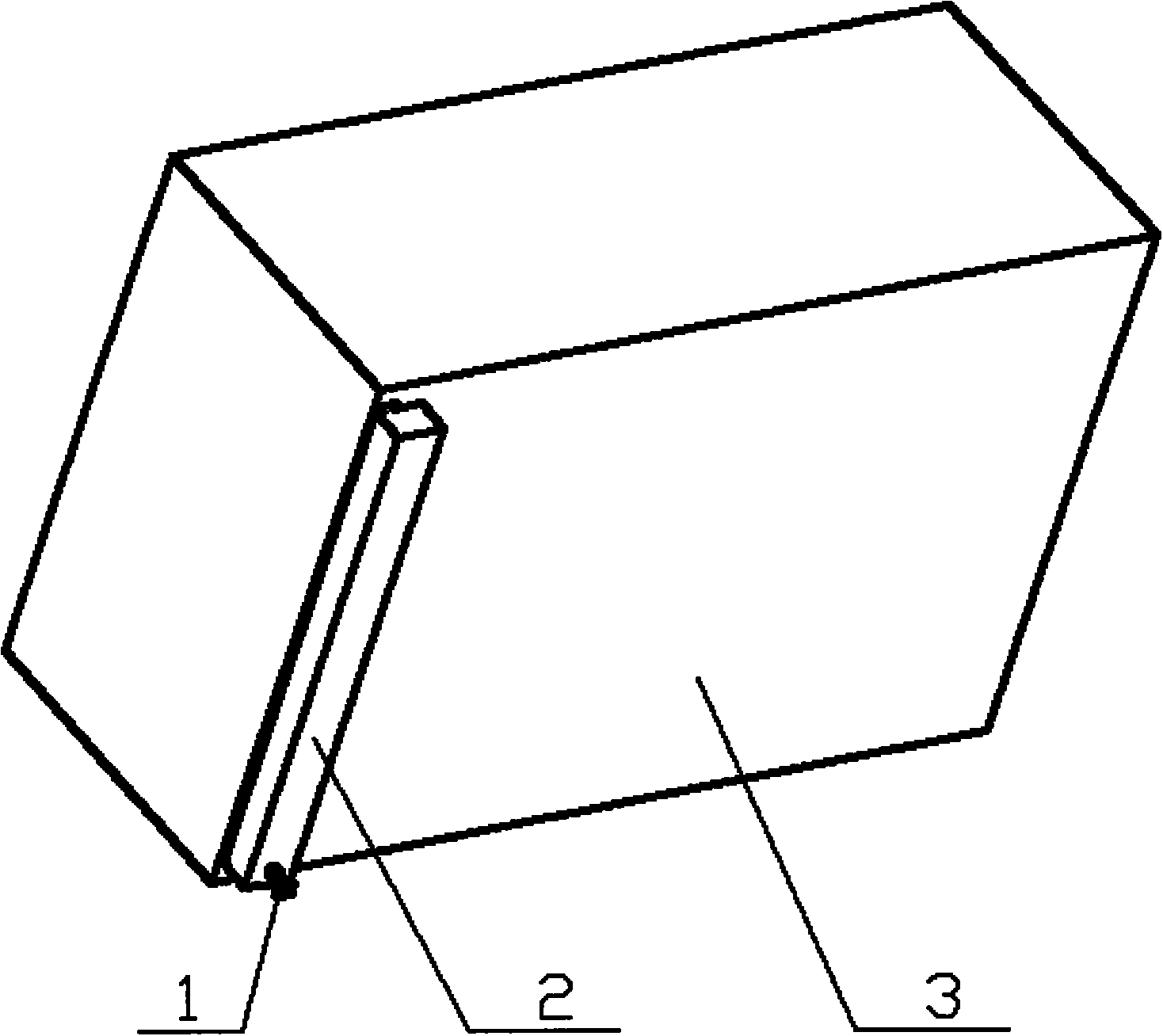

本实用新型公开了一种垃圾运输车污水存储排放装置，设于垃圾运输车上的垃圾存储箱(3)，该垃圾存储箱(3)底部开设有排液开口，且该排液开口侧边设有滑槽或滑轨;能卡入该排液开口侧边的滑槽或滑轨的污水存储槽(2)，该污水存储槽(2)具一个污水容置空间，且上部具一个入口，入口侧设有与该排液开口侧边的滑槽或滑轨相对应的滑槽或滑轨。污水存储槽下方安装有排放阀用于污水排放。使用中，只需将污水存储槽沿滑槽卡入垃圾存储箱下部，由于污水存储槽(2)靠近箱体的尾部，能够较好的完成污水收集工作，将垃圾运输车移到指定地点后，可将污水存储槽内污水通过排放阀排出。污水存储槽(2)可采用防腐蚀材料，并可及时进行拆卸更换。
权利要求书
1.一种垃圾运输车污水存储排放装置，其特征在于，其包括：
设于垃圾运输车上的垃圾存储箱(3)，该垃圾存储箱(3)底部开设有排液开口，且该排液开口侧边设有滑槽或滑轨;
能卡入该排液开口侧边的滑槽或滑轨的污水存储槽(2)，该污水存储槽(2)具一个污水容置空间，且上部具一个入口，入口侧设有与该排液开口侧边的滑槽或滑轨相对应的滑槽或滑轨。
2.根据权利要求1所述的一种垃圾运输车污水存储排放装置，其特征在于，所述排液开口靠近该垃圾存储箱(3)底部的尾部处。
3.根据权利要求1所述的一种垃圾运输车污水存储排放装置，其特征在于，所述污水存储槽(2)下方安装有用于污水排放的排放阀(1)。
4.根据权利要求1、2或3所述的一种垃圾运输车污水存储排放装置，其特征在于，设于该排液开口侧边及污水存储槽(2)上的相应的滑槽或滑轨相配合能使污水存储槽(2)沿滑槽卡入垃圾存储箱(3)下部。
5.根据权利要求1、2或3所述的一种垃圾运输车污水存储排放装置，其特征在于，于所述滑槽的一端设有挡止部。
6.根据权利要求5所述的一种垃圾运输车污水存储排放装置，其特征在于，所述滑槽的另一端具有至少一个止逆的凸起部。
7.根据权利要求1、2或3所述的一种垃圾运输车污水存储排放装置，其特征在于，所述污水存储槽(2)为截面为V字形的长条状。
8.根据权利要求7所述的一种垃圾运输车污水存储排放装置，其特征在于，所述污水存储槽(2)是采用防腐蚀材料制作的容置槽。
说明书
一种垃圾运输车污水存储排放装置
技术领域
本实用新型涉及一种存储排放装置，特别是指一种垃圾运输车污水存储排放装置。
背景技术
目前使用的垃圾运输车辆多为箱体式，使用中由于垃圾中存有污水，经过长期积累腐蚀后，导致箱体漏穿，造成了污水泄漏、路面污染等问题。
为此，许多生产厂家及有识之士针对上述问题进行了研究和开发，但至今仍无有效处理垃圾运输车污水收集处理的办法。因此，设计一个垃圾运输车的污水存储和排放装置，解决污水泄漏、路面污染等问题，是当前紧要的任务。
本发明主要解决当前厢式垃圾运输车在存储、运输垃圾过程中，由于有污水等问题存在，造成箱体腐蚀至漏穿后，出现污水泄漏的问题，达到有效存储污水并进行排放的目的。
实用新型内容
为克服现有垃圾运运输车中污水存储后不能及时排放的上述弊病，本实用新型的目的是提供一种结构简单合理、使用可靠、在垃圾运输车厢底部增加一个可拆卸的箱体，并带有一个排水龙头，用于污水的存储与排放的装置。
为实现上述目的，本实用新型的一种垃圾运输车污水存储排放装置，其包括：设于垃圾运输车上的垃圾存储箱，该垃圾存储箱底部开设有排液开口，且该排液开口侧边设有滑槽或滑轨;能卡入该排液开口侧边的 滑槽或滑轨的污水存储槽，该污水存储槽具一个污水容置空间，且上部具一个入口，入口侧设有与该排液开口侧边的滑槽或滑轨相对应的滑槽或滑轨。
其中较佳的，所述排液开口靠近该垃圾存储箱底部的尾部处。
其中较佳的，所述污水存储槽下方安装有用于污水排放的排放阀。
其中较佳的，设于该排液开口侧边及污水存储槽上的相应的滑槽或滑轨相配合能使污水存储槽沿滑槽卡入垃圾存储箱下部。
其中较佳的，于所述滑槽的一端设有挡止部。所述滑槽的另一端具有至少一个止逆的凸起部。
其中较佳的，所述污水存储槽为截面为V字形的长条状，以便将污水更容易排出。
其中较佳的，所述污水存储槽(2)是采用防腐蚀材料制作的容置槽。
本实用新型解决上述技术问题所采用的技术方案，主要是包括排放阀、污水存储槽、垃圾存储箱，在原运输车垃圾存储箱底部靠近尾部处开槽，并增加滑槽用于与污水存储槽上相应的滑槽进行配合。污水存储槽下方安装有排放阀用于污水排放。使用中，只需将污水存储槽沿滑槽卡入垃圾存储箱下部，由于污水存储槽靠近箱体的尾部，能够较好的完成污水收集工作，将垃圾运输车移到指定地点后，可将污水存储槽内污水通过排放阀排出。污水存储槽可采用防腐蚀材料，对于已经腐蚀严重的污水存储槽，可及时进行拆卸更换。
采用上述结构后，与现有技术相比有如下优点和效果：
一是解决了当前基本无有效处理垃圾运输车污水收集处理的办法。
二是垃圾运输车污水存储排放装置正常使用时，该装置结构简单，操作方便、污水可有效排放等优点。
