申请日2010.06.21
公开(公告)日2011.02.02
IPC分类号F28D7/10
摘要
一种浴室污水热量回收装置，包括壳体和换热器，所述的壳体上表面的中心凹陷，凹陷处设有过滤器，壳体的空腔内设有换热器，过滤器与换热器的污水进口相连，换热器的污水出口、自来水进口和自来水出口设于壳体侧面;本实用新型结构简单，成本低廉，安装简单，能够有效地回收浴室污水的热量并再次利用，尤其适合家庭、宾馆、和营业性浴室使用。

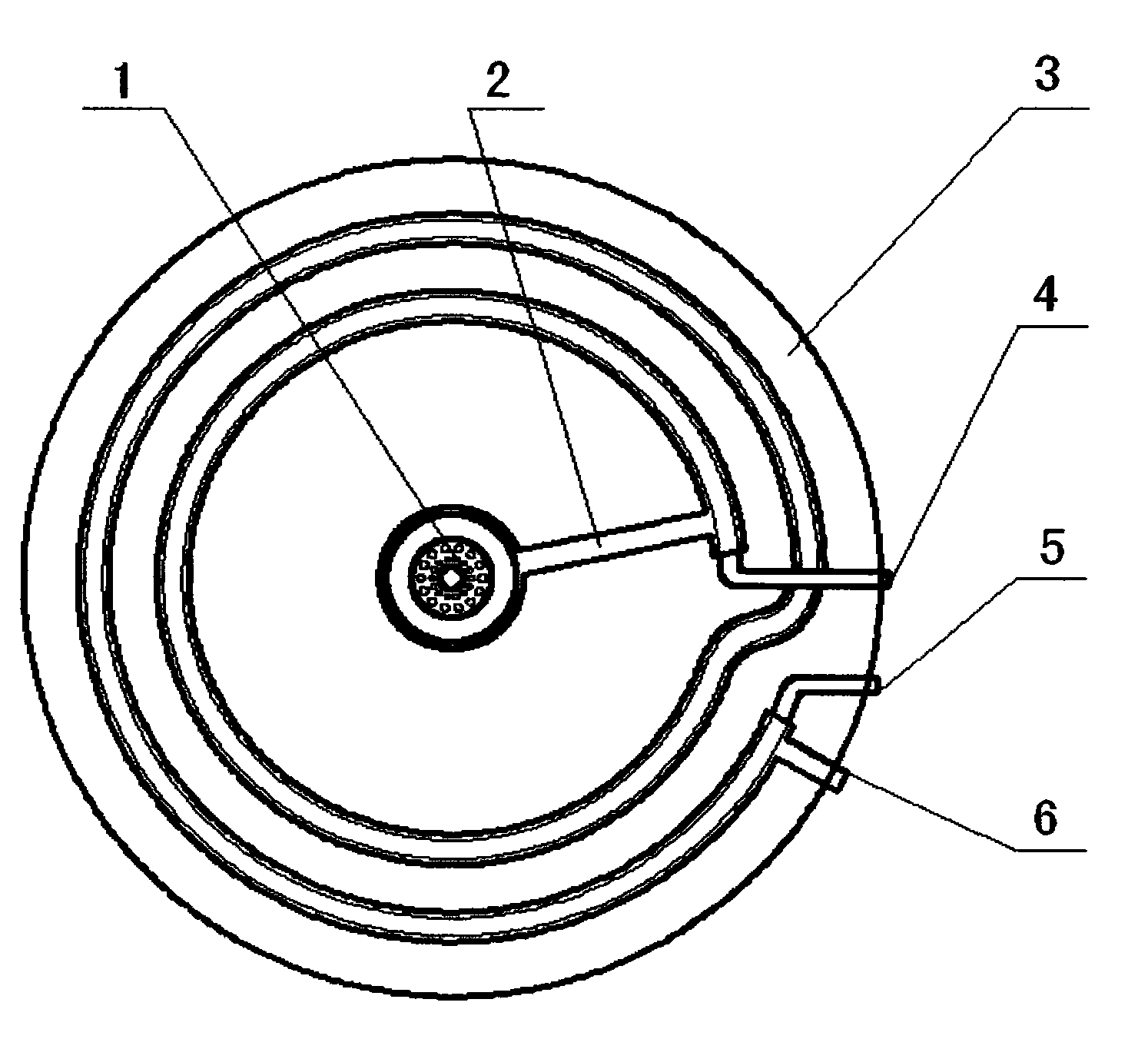

摘要附图
权利要求书
1.浴室污水热量回收装置，包括壳体和换热器，其特征在于：所述的壳体上表面的中心凹陷，凹陷处设有过滤器，壳体的空腔内设有换热器，过滤器与换热器的污水进口相连，换热器的污水出口、自来水进口和自来水出口设于壳体侧面。
2.根据权利要求1所述的浴室污水热量回收装置，其特征在于：所述的换热器，由内径不等的两根导热管组成，两导热管横截面内切。
3.根据权利要求1所述的浴室污水热量回收装置，其特征在于：所述的壳体空腔内填充有保温材料。
4.根据权利要求1所述的浴室污水热量回收装置，其特征在于：所述的过滤器包括盖板、滤芯、盖板托架和滤芯定位圈，过滤器的空腔下端设有滤芯定位圈，滤芯置于过滤器的空腔内，空腔的上端设有盖板托架，盖板置于盖板托架上。
5.根据权利要求4所述的浴室污水热量回收装置，其特征在于：所述的盖板中心设有一圆孔，圆孔的周围均匀分布若干小孔。
6.根据权利要求1所述的浴室污水热量回收装置，其特征在于：所述的壳体下端设有安装孔。
说明书
浴室污水热量回收装置
技术领域
本实用新型涉及一种污水热量回收装置，具体地说是一种利用换热器对浴室污水热量进行回收的装置。
背景技术
废热回收可以产生经济效益和社会效益，在节省能源，保护环境方面起到重要的作用。目前，无论是家庭洗浴还是营业性洗浴场所，均将温度很高的废水直接排入下水道，其所含的热量得不到回收利用，造成能源的浪费。工业上所用的污水热量回收装置结构复杂、造价高，安装程序复杂，不适宜浴室使用;同时，传统的套管式热量回收装置中的换热器采用两管同心的连接方式，其热传导效率低。
实用新型内容
本实用新型的目的是提供一种浴室污水热量回收装置，有效地将污水的热量回收再利用，从而达到节能减排的目的。
为解决上述技术问题，本实用新型采用的技术方案为：
一种浴室污水热量回收装置，包括壳体和换热器，所述的壳体上表面的中心凹陷，凹陷处设有过滤器，壳体的空腔内设有换热器，过滤器与换热器的污水进口相连，换热器的污水出口、自来水进口和自来水出口设于壳体侧面。
所述的换热器，由内径不等的两根导热管组成，两导热管横截面内切。
所述的壳体空腔内填充有保温材料。填充保温材料的目的在于减少热量流失;同时增强壳体的抗挤压强度。
所述的过滤器包括盖板、滤芯、盖板托架和滤芯定位圈，过滤器的空腔下端设有滤芯定位圈，滤芯置于过滤器的空腔内，空腔的上端设有盖板托架，盖板置于盖板托架上。
所述的盖板中心设有一圆孔，圆孔的周围均匀分布若干小孔。中心处圆孔的作用在于便于盖板的拆卸。
所述的壳体下端设有安装孔。
本实用新型的有益效果在于：
本实用新型结构简单，成本低廉，安装简单，能够有效地回收浴室污水的热量并再次利用，尤其适合家庭、宾馆和营业性浴室使用。
