申请日2014.01.13
公开(公告)日2014.04.30
IPC分类号F16C19/10; F16C33/78; F16C33/62; F16C33/58
摘要
一种污水处理用异形转盘轴承，包括外圈、内圈和设置在内外圈之间的钢球，所述外圈具有一与外界连通的内置空间，该内置空间中设置有隔板，隔板与内置空间的侧壁构成钢球的滚动体空间，滚动体空间的上部和下部对应镶嵌有耐磨钢圈，钢球在耐磨钢圈上滚动，所述内圈具有一延伸部，该延伸部伸入外圈的内置空间内并将滚动体空间密封。本发明通过采用铸钢材料铸造成型后组装而成，提高了材料的利用率，不仅便于加工，而且也降低了成本;同时，通过设置耐磨钢圈构成钢球的滚动滚道，这样提高了滚道的耐磨性，从而提高了轴承的使用寿命。
权利要求书

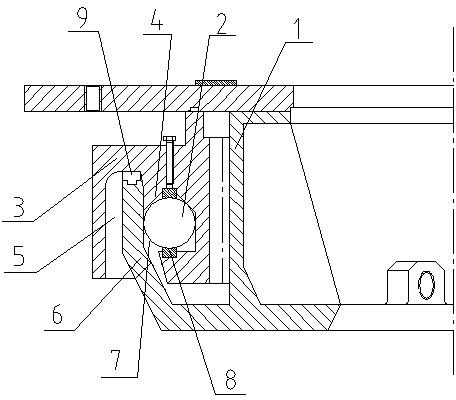

1.一种污水处理用异形转盘轴承，包括外圈(3)、内圈(1)和设置在内外圈之间的钢球(2)，其特征在于：所述外圈(3)具有一与外界连通的内置空间(5)，该内置空间(5)的侧壁构成钢球(2)的滚动体空间(7)，滚动体空间(7)的上部和下部对应镶嵌有耐磨钢圈(8)，钢球(2)在耐磨钢圈(8)上滚动，所述内圈(1)具有一延伸部(6)，该延伸部(6)伸入外圈(3)的内置空间(5)内并将滚动体空间(7)密封。
2.根据权利要求1所述的一种污水处理用异形转盘轴承，其特征在于：所述延伸部(6)与隔板(4)、内置空间(5)的侧壁构成限制钢球(2)跑偏的限位机构。
3.根据权利要求1所述的一种污水处理用异形转盘轴承，其特征在于：所述隔板(4)一端固定在外圈(3)的内置空间(5)上部，另一端为具有一弧形坡面的自由端，弧形坡面和内置空间(5)的侧壁构成钢球(2)的滚动体空间(7)，延伸部(6)与隔板(4)紧密贴合，且延伸部(6)的端部通过密封塞(9)与外圈(3)的内置空间(5)连接，从而实现对滚动体空间(7)的密封。
4.根据权利要求1所述的一种污水处理用异形转盘轴承，其特征在于：所述外圈(3)、内圈(1)、隔板(4)和延伸部(6)均采用铸钢材料铸造成型。
说明书
一种污水处理用异形转盘轴承
技术领域
本发明涉及到机械领域的转盘轴承，具体的说是一种污水处理用异形转盘轴承。
背景技术
现有技术中污水处理用的转盘轴承，由于考虑到污水处理的特殊性，一般都采用异形转盘轴承，这些异形转盘轴承受力小，但是结构异常复杂，一般采用锻造的方法制造各部件然后再组装，但是存在材料利用率低、成本高、加工困难等问题。而且锻造成型后，滚道的强度很低，导致异形转盘轴承的使用寿命很低，不能很好的满足需要。
发明内容
为解决现有技术中污水处理用异形转盘轴承加工困难、使用寿命低的问题，本发明提供了一种污水处理用异形转盘轴承，该转盘轴承的各部件采用铸钢材料铸造成型后组装而成，提高了材料的利用率，不仅便于加工，而且也降低了成本;同时，通过设置耐磨钢圈提高了轴承的使用寿命。
本发明为解决上述技术问题采用的技术方案为：一种污水处理用异形转盘轴承，包括外圈、内圈和设置在内外圈之间的钢球，所述外圈具有一与外界连通的内置空间，该内置空间中设置有隔板，隔板与内置空间的侧壁构成钢球的滚动体空间，滚动体空间的上部和下部对应镶嵌有耐磨钢圈，钢球在耐磨钢圈上滚动，所述内圈具有一延伸部，该延伸部伸入外圈的内置空间内并将滚动体空间密封。
所述延伸部与隔板、内置空间的侧壁构成限制钢球跑偏的限位机构。
所述隔板一端固定在外圈的内置空间上部，另一端为具有一弧形坡面的自由端，弧形坡面和内置空间的侧壁构成钢球的滚动体空间，延伸部与隔板紧密贴合，且延伸部的端部通过密封塞与外圈的内置空间连接，从而实现对滚动体空间的密封。
所述外圈、内圈、隔板和延伸部均采用铸钢材料铸造成型。
有益效果：本发明通过采用铸钢材料铸造成型后组装而成，提高了材料的利用率，不仅便于加工，而且也降低了成本;同时，通过设置耐磨钢圈构成钢球的滚动滚道，这样提高了滚道的耐磨性，从而提高了轴承的使用寿命。
