申请日2014.04.21
公开(公告)日2014.08.27
IPC分类号C02F9/02; E03F7/10
摘要
本实用新型公开了一种吸污车污水处理装置，包括安装在吸污车上的罐体，所述罐体的顶端安装有水气分离器，所述水气分离器的出水口通过管道连接三通阀的进水口，所述三通阀的另外两端通过管道分别连接真空泵和油气分离器，所述油气分离器通过管道连接真空泵，所述油气分离器与真空泵的连接管道上还设有一粗滤器，本实用新型的吸污车污水处理装置，利用水气分离器先将罐体中的污水中的气体排出，再通过油气分离器将污水中的污油进行分离，该装置结构简单，污水处理效果好，效率快，适用于城市卫生环保领域。
权利要求书
1.一种吸污车污水处理装置，包括安装在吸污车上的罐体(1)，其特征在于：所述罐体(1)的顶端安装有水气分离器(2)，所述水气分离器(2)的出水口通过管道连接三通阀(3)的进水口，所述三通阀(3)的另外两端通过管道分别连接真空泵(4)和油气分离器(5)，所述油气分离器(5)通过管道连接真空泵(4)，所述油气分离器(5)与真空泵(4)的连接管道上还设有一粗滤器(6)。
2.根据权利要求1所述的吸污车污水处理装置，其特征在于：所述粗滤器(6)的出油口通过一油管连接油气分离器(5)，所述油气分离器(5)通过另一油管连接真空泵(4)。
说明书
吸污车污水处理装置
技术领域
本实用新型涉及一种，特别涉及一种吸污车污水处理装置。
背景技术
吸污车吸污车是收集、中转清理运输污泥、污水，避免二次污染的新型环卫车辆，吸污车可自吸自排，工作速度快，容量大，运输方便，适用于收集运输粪便、泥浆、原油等液体物质。吸污车采用国内技术领 先的吸污车真空泵，吸力大，吸程远，特别适合用于下水道内的淤积物的抽吸、装运和排卸，尤其是可 吸下水道泥浆、淤泥、石子、砖块等较大物体，现有的吸污车上污水处理系统较复杂，污水处理效果差，无法真正意义上实现快速分离污泥及污水。
发明内容
为了克服上述缺陷，本实用新型提供了一种污水处理效果好的吸污车污水处理装置。

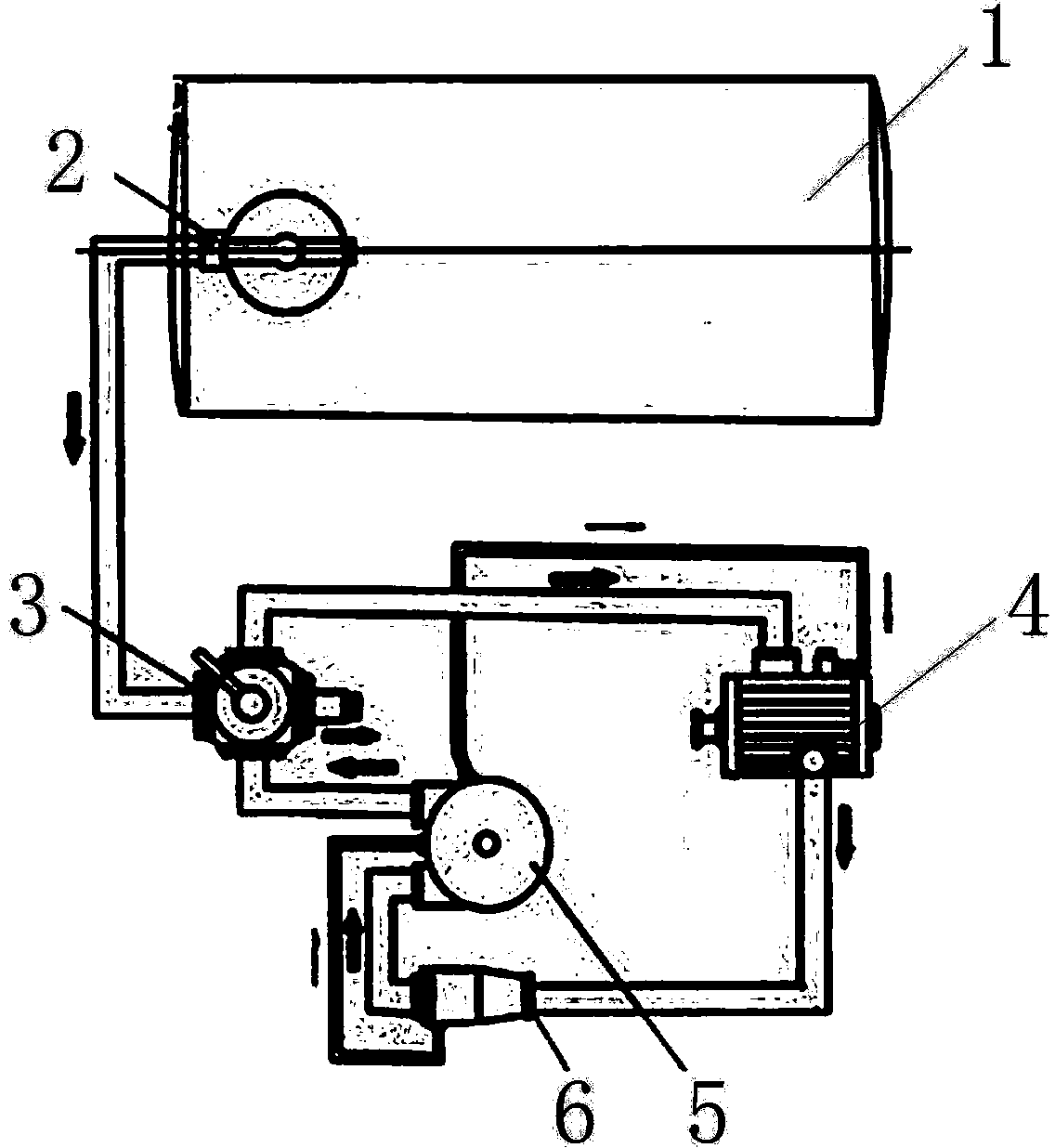

本实用新型为了解决其技术问题所采用的技术方案是：一种吸污车污水处理装置，包括安装在吸污车上的罐体，所述罐体的顶端安装有水气分离器，所述水气分离器的出水口通过管道连接三通阀的进水口，所述三通阀的另外两端通过管道分别连接真空泵和油气分离器，所述油气分离器通过管道连接真空泵，所述油气分离器与真空泵的连接管道上还设有一粗滤器。
作为本实用新型的进一步改进，所述粗滤器的出气口通过一油管连接油气分离器，所述油气分离器通过另一油管连接真空泵。
本实用新型的有益效果是：本实用新型的吸污车污水处理装置，利用水气分离器先将罐体中的污水中的气体排出，再通过油气分离器将污水中的污油进行分离，该装置结构简单，污水处理效果好，效率快，适用于城市卫生环保领域。
