申请日2010.05.31
公开(公告)日2011.02.02
IPC分类号H04W84/18; G01N33/18
摘要
本实用新型涉及一种基于无线传感网络技术的污水处理监控装置。目前污水处理通过有线方式进行监控，成本较高。本实用新型包括多个传感器终端节点、多个路由节点和一个中心节点。多个传感器终端节点分布在污水处理厂内污水处理过程的各个污水处理池中，多个路由节点分布在多个传感器终端节点之间，传感器终端节点与路由节点信号连接，路由节点与中心节点信号连接，嵌入式平板电脑通过可编程控制器与中心节点连接。本实用新型省去了布线的麻烦，可以随意更改网络规模、布局，后期维护也很方便，有利于提高污水处理的效率和效果。同时，可编程控制器可根据现场情况对污水处理进行集中控制，也可以通过平板电脑更改决策策略，优化控制。

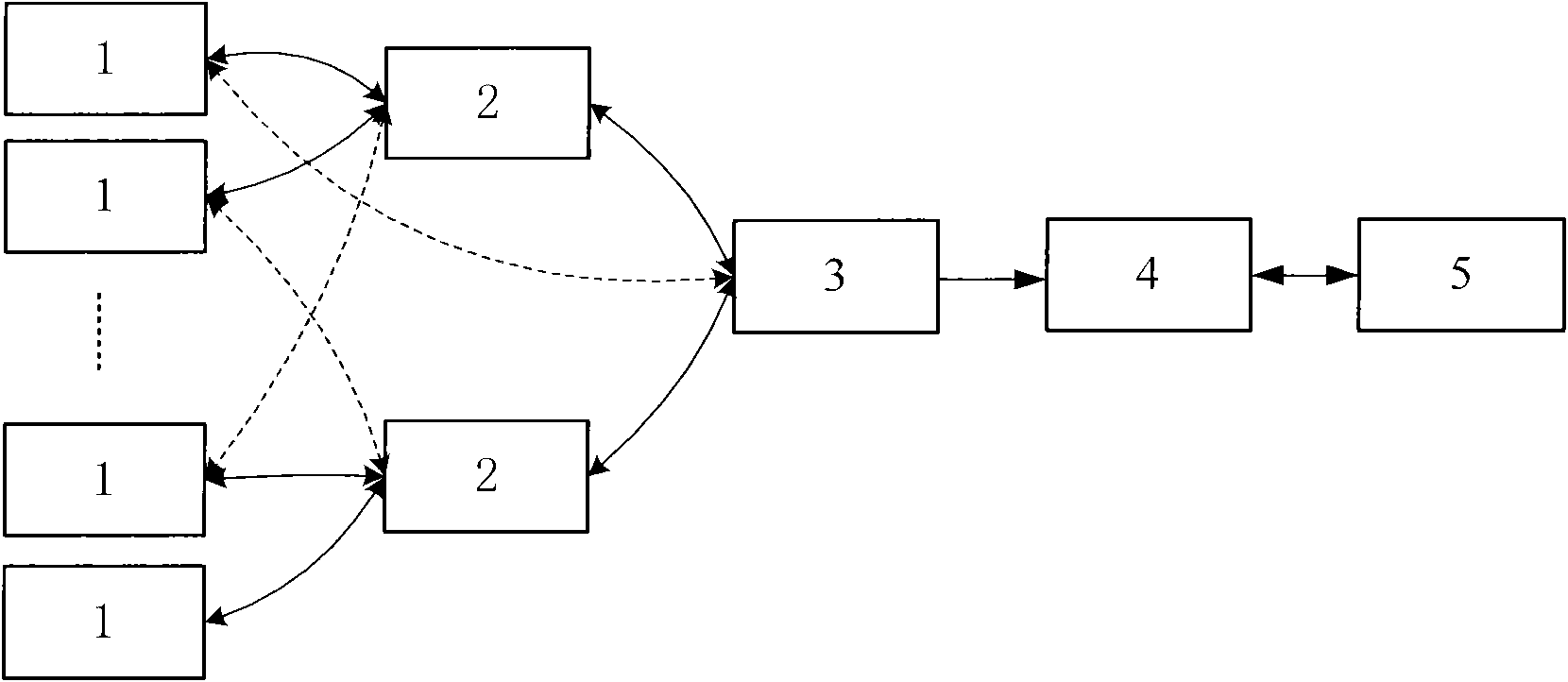

摘要附图
权利要求书
1.基于无线传感网络技术的污水处理监控装置，包括多个传感器终端节点、多个路由节点和一个中心节点，多个传感器终端节点分布在污水处理厂内污水处理过程的各个污水处理池中，多个路由节点分布在多个传感器终端节点之间，传感器终端节点与路由节点信号连接，路由节点与中心节点信号连接，嵌入式平板电脑通过可编程控制器与中心节点连接，其特征在于：
传感器终端节点包括在线检测仪表、信号采集M16单片机和无线收发模块;在线检测仪表与信号调理电路的输入端连接，信号调理电路的输出端通过模数转换电路与信号采集M16单片机连接，信号采集M16单片机与无线收发模块通过串口连接，无线收发模块上连接有终端天线;
路由节点包括串口连接的信号中继M16单片机和路由通信模块，路由通信模块上连接有中继天线;
中心节点包括与STM32单片机通过串口连接的无线通信模块、与STM32单片机通过IO口连接的按键模块和显示模块，STM32单片机连接有RS485总线接口，无线通信模块上连接有中心节点天线。
说明书
基于无线传感网络技术的污水处理监控装置
技术领域
本实用新型属于无线传感技术领域，涉及一种基于无线传感网络技术的污水处理监控装置，和现有的PLC技术相结合，用于污水处理的监测与控制。
背景技术
我国淡水资源总量居世界第六位，但人均占有量仅为世界人均占有量的1/4。淡水资源非常缺乏，随着我国经济的进一步发展、人口数量的继续增加，淡水资源短缺加重。因此，污水的再处理与应用成为可持续发展的必要手段。
《城市污水处理及污染防治技术政策》规定，2010年全国城镇的污水平均处理率不低于50%，重点城市的污水处理率不低于70%，要达到此目标，每年用于水污染防治投资须达400亿元以上。要达到这一目标，我国须新增污水处理厂近1000余座，总投资高达2000至3000亿元。此外，相应的管理网络建设投资也非常巨大。由此可见，我国的污水处理事业存在较大的资金缺口，环境形势严峻。因此，污水处理系统从大规模集中式向中小规模分散式转变，形成“以大型为主，中小型互补”的布局是符合我国国情和发展形势的。
污水处理过程是一个复杂生物过程：反应过程复杂，许多影响系统特性的参数难以控制，多数信息非数字化和量化，系统高度动态化。由于它的机理具有复杂、高度非线性等特点，为保证污水处理过程的良好运行和提高出水水质，控制策略的精心设计就显尤为重要。而控制的基础就是对当前状态的监测和预测，那么污水处理过程中的重要参数测量就显得非常重要。
据有关资料和对部分地方污水处理厂的考察，我国目前已建成投入生产运行的污水处理厂，自动控制监测技术大致有三种情况：一种情况是建立中央控制室，中控室双机热备系统通过通信介质(如双绞线、光纤等)连接厂内各PLC控制子站，各PLC控制子站控制现场的仪器仪表执行机构，从而达到监测控制的目的;第二种情况是在各污水处理厂直接通过各PLC子站控制各现场的仪器仪表;第三种情况是由于建厂时间较早或经费投入不足，厂内没有自动控制系统。无论何种情况，由于采用的设备和技术参差不齐，给污水处理厂的生产运行、管理受到不同程度的影响，影响出水水质，有待于采用新的自动控制技术对污水处理厂自动控制系统进行改造、改建、甚至重建，以满足污水处理厂生产运行的需要;其次便于国家职能部门对重点污染源-污水处理厂是否正常生产、是否稳定达标生产进行有效监控;同时国家宏观经济建设政策明确提出，要广泛推广科学技术在各行各业的应用，用计算机信息技术、通信技术等高科技技术，提升改造传统产业，朝着生产过程自动化、管理信息化、高质量、高效率、节能的方向发展。
总的来说，目前工厂污水处理由于布局分散，监测系统昂贵，经常处于无监督状态，使污水处理效果不理想，各项指标不能达到要求。即使使用了昂贵的监测系统，传统的有线监测，需要专业人员布线安装，更改非常麻烦。另外，有关部门的远程监测不方便，需要到现场勘查监督，管理困难。
发明内容
本实用新型的目的在于针对现有技术的不足，提供一种基于无线传感网络技术的污水处理监控装置，结合现有的PLC和平板电脑，提供便捷的方式对污水处理进行检测与管理。
本实用新型包括多个传感器终端节点、多个路由节点和一个中心节点。多个传感器终端节点分布在污水处理厂内污水处理过程的各个污水处理池中，多个路由节点分布在多个传感器终端节点之间，传感器终端节点与路由节点信号连接，路由节点与中心节点信号连接，嵌入式平板电脑通过可编程控制器与中心节点连接。
传感器终端节点包括在线检测仪表、信号采集M16单片机和无线收发模块。在线检测仪表与信号调理电路的输入端连接，信号调理电路的输出端通过模数转换电路与信号采集M16单片机连接，信号采集M16单片机与无线收发模块通过串口连接，无线收发模块上连接有终端天线。
路由节点包括串口连接的信号中继M16单片机和路由通信模块，路由通信模块上连接有中继天线。
中心节点包括与STM32单片机通过串口连接的无线通信模块、与STM32单片机通过IO口连接的按键模块和显示模块，STM32单片机连接有RS485总线接口，无线通信模块上连接有中心节点天线。
本实用新型能为污水处理管理提供实时处理状态、处理结果等参数，为掌握污水处理流程是否合理，处理结果是否合格提供了方便。
无线传感器的应用，使得网络的安装更为方便，省去了布线的麻烦。在使用过程中节点的实效、故障只需要更换相应模块即可。如果污水处理系统需要增加或减少一些处理设备，由于采用无线网络的方式，可以随意增减传感器终端节点。如此，在后期维护也很方便。监控中心的集中管理，可以宏观了解整个污水处理过程，以及各个环节的处理细节，从而调整当前的处理步骤、时间等污水处理策略，有利于提高污水处理的效率和效果。
PLC(可编程控制器)在工业应用很多，稳定性比较好，适用于污水处理的控制。把无线监测的便捷性和PLC在控制领域的稳定性结合，可以更好的优化污水处理系统。对于用户来说，不需要达到现场，用嵌入式平板电脑就可对整个污水处理流程了解并控制。此外，平板电脑和PLC用PROFIBUS总线相连，扩展方便。
本实用新型可以获得处理流程参数，处理结果，且可以长期记录，可以对建立更好的污水处理模型，提高污水处理效果，以及加强政府监督力度有很大的帮助。
