申请日2014.01.08
公开(公告)日2014.06.18
IPC分类号C02F3/30
摘要
本实用新型涉及活性污泥法一体化污水处理装置。本实用新型缺氧区连通好氧区，好氧区连通沉淀区，缺氧区内放置搅拌机，好氧区内设置曝气管，沉淀区底部的沉淀区底板呈倾斜状，与好氧区连通。本实用新型克服缺点了现有技术存在的工艺流程长，处理程序复杂而分散，不易操作控制与管理，基建投资和占地面积大等缺陷。本实用新型结构简单，集缺氧池、氧化池、沉淀池、污泥回流装置于一体，占地少，节省基建投资;安装方便，可以采用钢筋混凝土结构，也可以采用钢板制作;沉淀池与好氧池合建，可实现污泥无动力回流，有效保证好氧区的污泥保持较高浓度;一次性投资少，运行费用低;运行管理简单，无需人工操作。
权利要求书
1.活性污泥法一体化污水处理装置，缺氧区连通好氧区，好氧区连通沉淀区， 缺氧区内放置搅拌机，好氧区内设置曝气管，其特征在于沉淀区底部的沉淀 区底板呈倾斜状，与好氧区连通。
2.根据权利要求1所述的活性污泥法一体化污水处理装置，其特征在于沉淀区 底板倾斜角度呈45°，伸入好氧区中。
3.根据权利要求1所述的活性污泥法一体化污水处理装置，其特征在于好氧区 与沉淀区隔板下部设有连通泥水通道。
4.根据权利要求1所述的活性污泥法一体化污水处理装置，其特征在于缺氧区、 好氧区、沉淀区紧靠在一起，由多块隔板组合而成。
说明书
活性污泥法一体化污水处理装置
技术领域
本实用新型属于水处理设备领域，具体涉及活性污泥法一体化污水处理装 置。
背景技术
近年来，随着我国城市化发展战略的实施，中小城镇建设的步伐明显加快， 大量中小城镇先后涌现。中小城镇在推动经济发展的同时，其带来的环境问题日 益显现，污水处理问题更加突出。
在本实用新型发明之前，生化氧化法污水处理工艺，通常是调节池、厌氧池、 氧化池、污泥沉淀池、污泥回流泵。工艺流程长，处理程序复杂而分散，不易操 作控制与管理，基建投资和占地面积大。
实用新型内容
本实用新型的目的就在于克服上述缺陷，研制活性污泥法一体化污水处理装 置。
本实用新型的技术方案是：

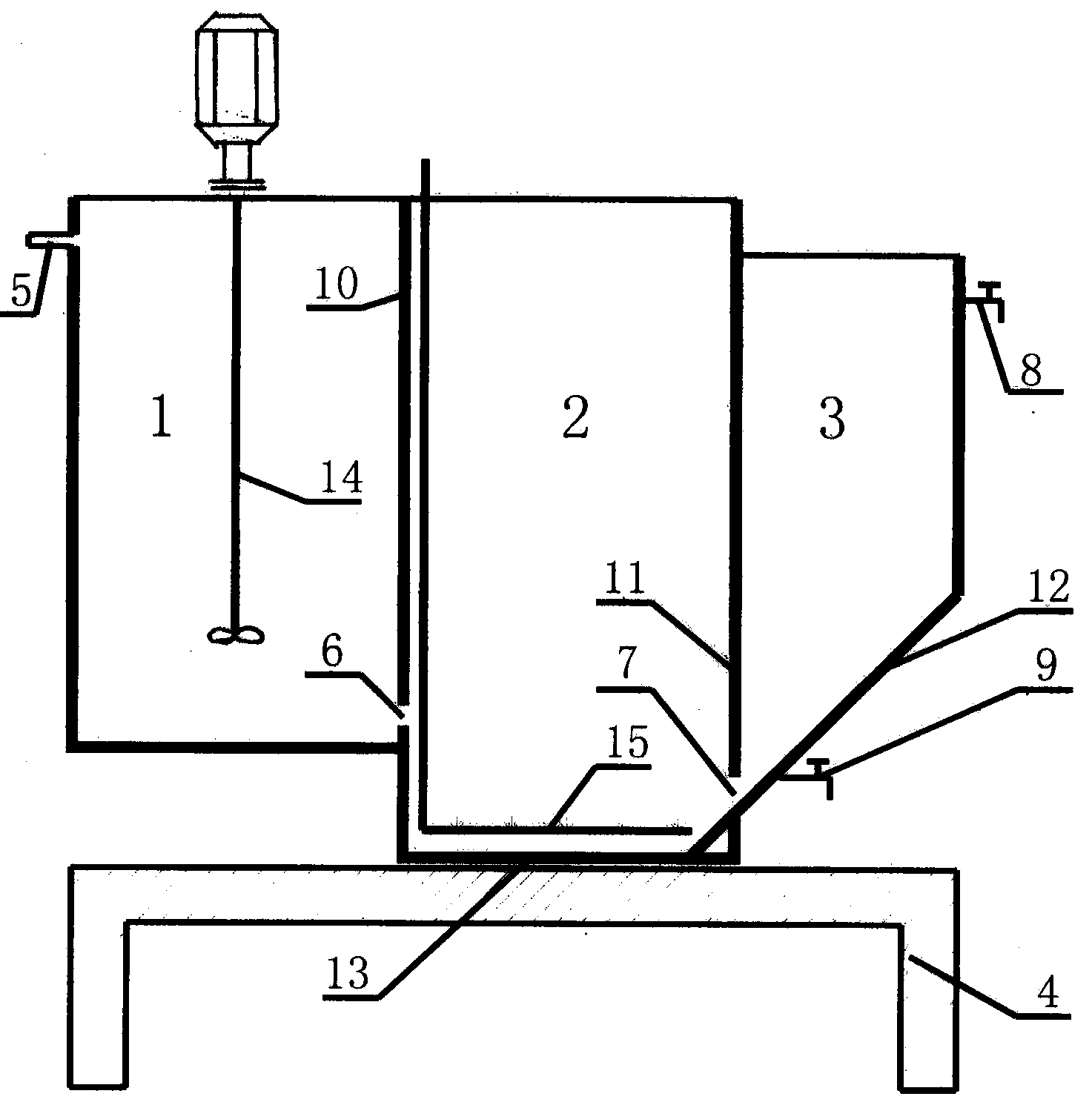

活性污泥法一体化污水处理装置，缺氧区连通好氧区，好氧区连通沉淀区， 缺氧区内放置搅拌机，好氧区内设置曝气管，其主要技术特征在于沉淀区底部的 沉淀区底板呈倾斜状，与好氧区连通。
所述沉淀区底板倾斜角度呈45°，伸入好氧区中。
所述好氧区与沉淀区隔板下部设有连通泥水通道。
所述缺氧区、好氧区、沉淀区紧靠在一起，由多块隔板组合而成。
本实用新型的优点和有益效果是：
本装置结构简单，集缺氧池、氧化池、沉淀池、污泥回流装置于一体，占地 少，节省基建投资;安装方便，可以采用钢筋混凝土结构，也可以采用钢板制作; 沉淀池与好氧池合建，可实现污泥无动力回流，有效保证好氧区的污泥保持较高 浓度;一次性投资少，运行费用低;运行管理简单，无需人工操作。
