申请日2010.04.23
公开(公告)日2010.12.29
IPC分类号G01N1/14
摘要
环保监测用污水采样器，涉及有显示装置、控制面板、量杯、进水口、液位控制装置、溢流盘、电磁阀、箱体、混合泵、排水桶、排水管、搅拌电机和水样储水桶组成。在箱体的正面上端部，设置有控制面板，在控制面板的居中的位置，设置有显示装置。在箱体的中部稍靠上的一侧，设置有进水口，进水口的内端连接到量杯。量杯一侧设置有液位控制装置，在量杯稍靠下位置，设置有溢流盘。溢流盘下设置有电磁阀，电磁阀的下面设置有排水桶，在排水桶的一侧，设置有混合泵，排水桶的下端出口连接到排水管。在靠近排水桶位置设置有水样储水桶，在水样储水桶的上端部，设置有搅拌电机，搅拌电机轴伸入到水样储水箱内，在电机轴的末端，连接设置有搅拌叶轮。本实用新型整体结构简单，操作使用方便。

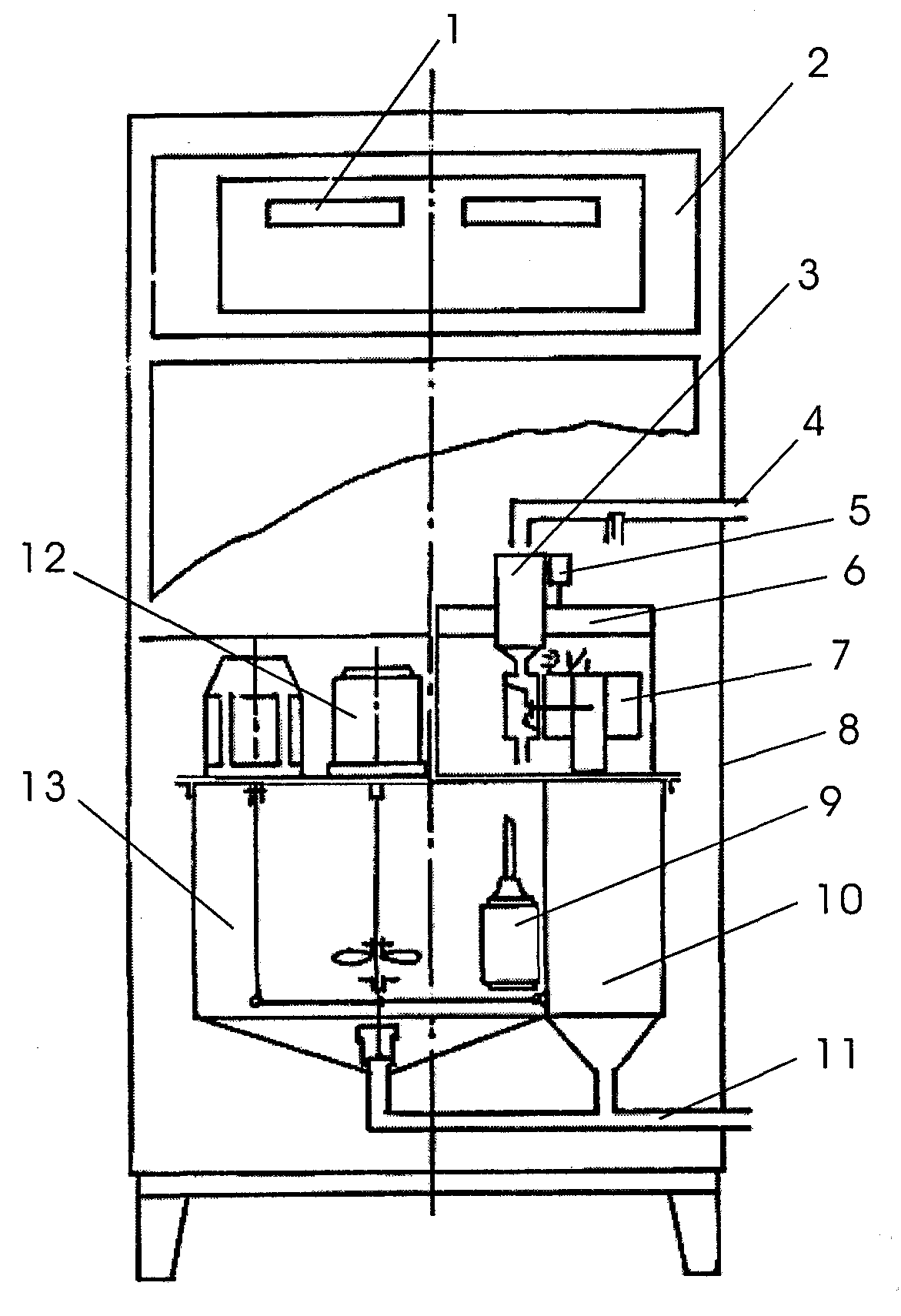

摘要附图
权利要求书
1.环保监测用污水采样器，其特征在于在所说箱体(8)的正面上端部，设置有控制面板(2)，在所说控制面板(2)的居中的位置，设置有用数码管组合成的显示装置(1);在箱体(8)的中部稍靠上的一侧，设置有进水口(4)，进水口(4)的内端连接到量杯(3);在所说量杯(3)的一侧，设置有液位控制装置(5)，在量杯(3)稍靠下的位置，设置有溢流盘(6);溢流盘(6)下设置有电磁阀(7)，电磁阀(7)的下面设置有排水桶(10)，在所说排水桶(10)的一侧，设置有混合泵(9)，排水桶(10)的下端出口连接到排水管(11);箱体(8)内，在靠近排水桶(10)的位置，设置有水样储水桶(13)，在所说水样储水桶(13)的上端部，设置有搅拌电机(12)，所说搅拌电机(12)的电机轴伸入到水样储水箱(13)内，在电机轴的末端，连接设置有搅拌叶轮。
说明书
环保监测用污水采样器
技术领域：
本实用新型涉及环保监测装置，尤其涉及环保监测用污水采样器。
背景技术：
环保监测所进行的污水采用，是对污水进行定性分析的关键性环节。但现有技术的采样都是人工随机进行的，也有的是在固定时间段进行的。这种人工采集的形式决定了所采集的样品具有一定程度的偶然性，往往是所采集到的样品与实际排放的污水的成分有很大的差距，也正是因为作为依据的样品是不可靠的，所以最终化验得到的结果也很可能是不准确的。
实用新型内容：
本实用新型的目的在于，克服现有技术的不足之处，提供一种环保监测用污水采样器，以自动和全天候的形式对排放中的污水进行定时或者持续的采样，以获得准确和可靠性数据。
本实用新型所述的环保监测用污水采样器，涉及有显示装置、控制面板、量杯、进水口、液位控制装置、溢流盘、电磁阀、箱体、混合泵、排水桶、排水管、搅拌电机和水样储水桶组成。所说的箱体是本实用新型的主体件，整体呈长方体，在所说箱体的正面上端部，设置有控制面板，在所说控制面板的居中的位置，设置有用数码管组合成的显示装置。在本实用新型所说箱体的中部稍靠上的一侧，设置有进水口，进水口的内端连接到量杯。在所说量杯的一侧，设置有液位控制装置，在量杯稍靠下的位置，设置有溢流盘。溢流盘下设置有电磁阀，电磁阀的下面设置有排水桶，在所说排水桶的一侧，设置有混合泵，排水桶的下端出口连接到排水管。箱体内，在靠近排水桶的位置，设置有水样储水桶，在所说水样储水桶的上端部，设置有搅拌电机，所说搅拌电机的电机轴伸入到水样储水箱内，在电机轴的末端，连接设置有搅拌叶轮。
本实用新型所述的环保监测用污水采样器，整体结构简单，操作使用方便。将本实用新型所说的环保监测用污水采样器安装在排水口位置，接通电源并设定程序，即可实现自动污水采样，可以为科学而且有效的污水采样监测提供可靠的设备支持。
