申请日2010.04.22
公开(公告)日2010.08.18
IPC分类号B01D71/68; C02F1/44; B01D63/02
摘要
本发明是一种污水回收利用的高性能聚醚砜分离膜，其特点是：聚醚砜分离膜由若干根竖向并置呈束状的中空纤维束组成;一种具有聚醚砜分离膜的装置，其特点是：壳体由上壳体、中壳体和下壳体顺序固连，在壳体内设有聚醚砜分离膜，聚醚砜分离膜的两端分别与壳体的上壳体口部和下壳体口部固连，壳体的上壳体通过第一紧固螺母与上封头固连，壳体的下壳体通过第二紧固螺母与下封头固连，在上封头的顶部设有浓排水出口，在壳体的上壳体侧壁上设有回用水出口，在下封头的底部设有污水进口，在壳体的下壳体侧壁上设有反洗水进口。具有耐强酸、强碱、耐生物腐蚀、耐油脂、耐高温、高压性能好，污染解析能力强、高水通量，结构合理，应用广泛等优点。

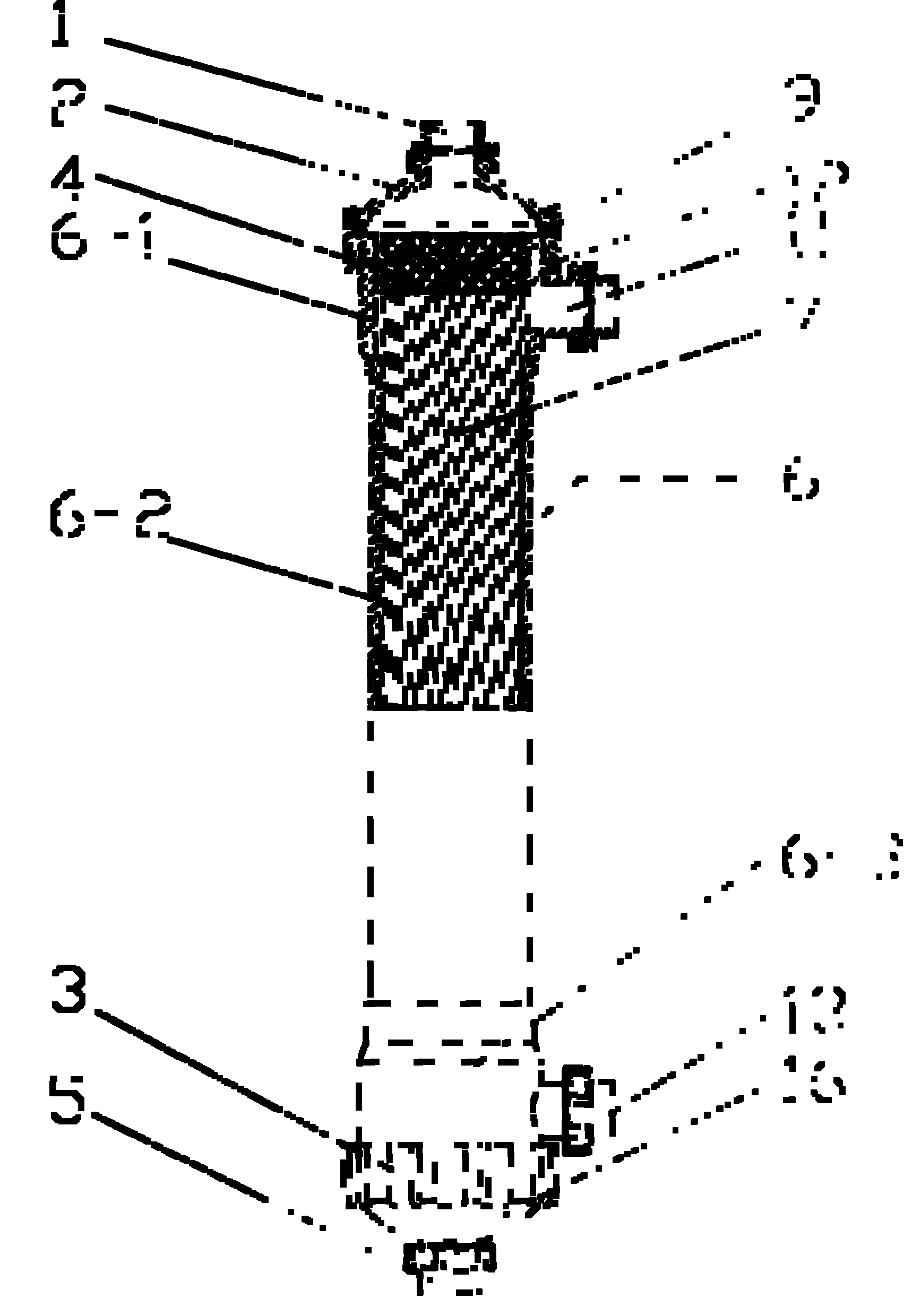

摘要附图
权利要求书
1.一种污水回收利用高性能聚醚砜分离膜，其特征是：聚醚砜分离膜由若干根竖向并置呈束状的中空纤维束组成。
2.一种具有聚醚砜分离膜的装置，其特征是：它包括壳体，壳体由上壳体、中壳体和下壳体顺序固连，在壳体内设有聚醚砜分离膜，聚醚砜分离膜的两端分别与壳体的上壳体口部和下壳体口部固连，壳体的上壳体通过第一紧固螺母与上封头固连;壳体的下壳体通过第二紧固螺母与下封头固连，在上封头的顶部设有浓排水出口，在壳体的上壳体侧壁上设有回用水出口，在下封头的底部设有污水进口，在壳体的下壳体侧壁上设有反洗水进口。
说明书
污水回收利用高性能聚醚砜分离膜及装置
技术领域
本发明涉及分离技术领域，是一种可广泛应用于医药、化工、纺织等行业用于污水回收利用的高性能聚醚砜分离膜及装置。
背景技术
由于膜技术是正在发展的新技术，现有的膜材料尚存在着单一、膜耐强酸、强碱、耐生物腐蚀、耐油脂、耐高温性能较差，使用寿命短、水通透量小、抗压能力差等不足。
发明内容
本发明所要解决的技术问题是：提供一种耐强酸、强碱、耐生物腐蚀、耐油脂、耐高温、高压性能好，污染解析能力强、高水通量的污水回收利用高性能聚醚砜分离膜，并提供结构合理，应用广泛的具有聚醚砜分离膜的装置。
解决其技术问题所采取的技术方案是：一种污水回收利用高性能聚醚砜分离膜，其特征是：聚醚砜分离膜由若干根竖向并置呈束状的中空纤维束组成。
一种具有聚醚砜分离膜的装置，其特征是：它包括壳体，壳体由上壳体、中壳体和下壳体顺序固连，在壳体内设有聚醚砜分离膜，聚醚砜分离膜的两端分别与壳体的上壳体口部和下壳体口部固连，壳体的上壳体通过第一紧固螺母与上封头固连;壳体的下壳体通过第二紧固螺母与下封头固连，在上封头的顶部设有浓排水出口，在壳体的上壳体侧壁上设有回用水出口，在下封头的底部设有污水进口，在壳体的下壳体侧壁上设有反洗水进口。
本发明的污水回收利用高性能聚醚砜分离膜，具有耐强酸强碱、耐高温高压、耐生物腐蚀、疏油亲水等特点，可广泛用于城市各种污水的处理、企业中水回用、油田废水回注、纯净水制取等领域中分离低分子有机物，特别适用于油田及特种化工行业应用;由于聚醚砜分离膜由若干根竖向并置呈束状的中空纤维束组成，中空纤维从内至外依次为中空内壁层、致密层和外壁层，污水经中空致密层实现错流分离，即分离和浓缩同时完成，具有高水通量，水通量比普通膜高两倍，污水实现零排放;具有生物输送错流分离的特种功能及自动冲洗功能，具有自解析能力，解决了膜污染和浓差极化的技术难题。具有聚醚砜分离膜的装置除具有聚醚砜分离膜的所有优点外，还具有结构合理，应用广泛等优点。
