申请日2014.01.06
公开(公告)日2014.06.11
IPC分类号C02F9/06
摘要
本实用新型涉及一种工业污水处理一体机装置，包括依次设置的pH调节装置、电芬顿装置、氧化吹脱装置、絮凝装置、沉淀装置以及脱氮装置，上述各装置之间通过出水管相连通，pH调节装置连通污水进水管;pH调节装置包括pH调节槽、酸加药系统;氧化吹脱装置包括氧化吹脱槽、双氧水加药系统;絮凝装置包括第一絮凝槽、第二絮凝槽、碱加药系统以及絮凝剂加药系统;脱氮装置包括脱氮槽、次氯酸钠加药系统。本实用新型通过化学催化装置和电催化装置的结合，破除分解污水中络合物的稳定结构、分解氰化物;适合于高浓度COD废水、高盐度废水的处理;COD去除率大于50%;氰化物含量去除率大于96%;氨氮去除率大于60%。
权利要求书
1. 一种工业污水处理一体机装置，其特征在于：包括依次设置的pH调节装置、电芬顿装置、氧化吹脱装置、絮凝装置、沉淀装置以及脱氮装置，上述各装置之间通过出水管相连通，所述的pH调节装置连通污水进水管;所述的pH调节装置包括pH调节槽、用于向所述的pH调节槽内添加酸的酸加药系统;所述的氧化吹脱装置包括氧化吹脱槽、用于向所述的氧化吹脱槽内添加双氧水的双氧水加药系统;所述的絮凝装置包括第一絮凝槽、第二絮凝槽、用于相所述的第一絮凝槽内添加碱的碱加药系统以及用于向第二絮凝槽内添加絮凝剂的絮凝剂加药系统;所述的脱氮装置包括脱氮槽、用于向所述的脱氮槽内添加次氯酸钠的次氯酸钠加药系统。
2. 根据权利要求1所述的一种工业污水处理一体机装置，其特征在于：所述的pH调节槽、氧化吹脱装置、絮凝装置、脱氮装置的底部均设置有曝气装置。
3. 根据权利要求1所述的一种工业污水处理一体机装置，其特征在于：所述的酸加药系统包括酸加药桶、与所述的酸加药箱相连通的第一酸加药管、第二酸加药管，所述的第一酸加药管连接至所述的pH调节槽，所述的第二酸加药管连接至所述的污水进水管，并且所述的污水进水管在所述的第二酸加药管连接的位置设置有管道扰流器。
4. 根据权利要求1所述的一种工业污水处理一体机装置，其特征在于：所述的电芬顿装置包括一个电极板槽，所述的电极板槽上开设有排泥口和排渣口。
5. 根据权利要求1所述的一种工业污水处理一体机装置，其特征在于：所述的氧化吹脱槽包括依次设置的第一氧化吹脱槽、第二氧化吹脱槽;所述的双氧水加药系统包括双氧水加药桶、与所述的双氧水加药桶相连通的双氧水加药管，所述的双氧水加药管连接至所述的第一氧化吹脱槽。
6. 根据权利要求1所述的一种工业污水处理一体机装置，其特征在于：所述的碱加药系统包括碱加药桶、与所述的碱加药桶相连通的第一碱加药管、第二碱加药管，所述的第一碱加药管连接至所述的第一絮凝槽，所述的第二碱加药管连接至所述的氧化吹脱装置与絮凝装置之间的进水管，并且所述的进水管在所述的第二碱加药管的连接位置设置有管道扰流器。
7. 根据权利要求1所述的一种工业污水处理一体机装置，其特征在于：所述的絮凝剂加药系统包括絮凝剂加药桶、与所述的絮凝加药桶相连通的絮凝剂加药管，所述的絮凝剂加药管连接至所述的第二絮凝槽，所述的第二絮凝槽内设置有搅拌机。
8. 根据权利要求1所述的一种工业污水处理一体机装置，其特征在于：所述的沉淀装置为斜板沉淀槽。
9. 根据权利要求1所述的一种工业污水处理一体机装置，其特征在于：所述的脱氮槽包括依次设置的第一脱氮槽、第二脱氮槽;所述的氯酸钠加药系统包括次氯酸钠加药桶、与所述的次氯酸钠加药桶相连通的次氯酸钠加药管，所述的次氯酸钠加药管连接至所述的第一脱氮槽。
10. 根据权利要求1所述的一种工业污水处理一体机装置，其特征在于：所述的氧化吹脱装置、絮凝装置设置用于测试废水pH值的pH监控部件。
说明书
一种工业污水处理一体机装置
技术领域
本实用新型涉及污水处理领域，特别是涉及一种工业污水处理一体机装置。
背景技术
印染，化工和医药等行业的工业污水因含有络合物或氰化物，而且COD浓度高，盐分高，这使这类工业污水十分难处理。目前，这类污水的处理设备投入高，处理成本高。
传统的处理含有络合物或氰化物一般采用添加破络药剂、离子交换、氧化法和碱性氯化法破氰，这些方法一般很难达到理想的处理效果、且投资大、占地面积大、劳动时间长、日常运行时复杂程度高，操作不方便而且不稳定。
单一的电芬顿处理可能由于水质、电源不稳、运行条件等的变化而产生最终处理效果不佳、影响达标排放、不能达到最佳的处理效果。
发明内容
本实用新型的目的是提供一种工业污水处理一体机装置。
为达到上述目的，本实用新型采用的技术方案是：

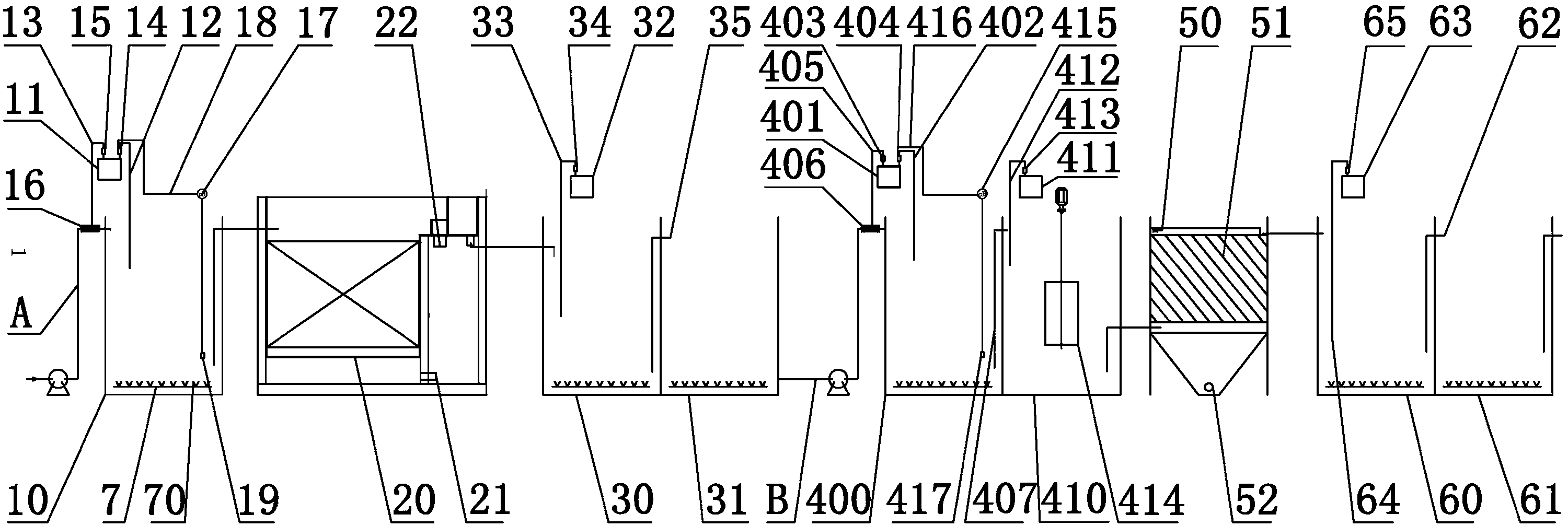

一种工业污水处理一体机装置，包括依次设置的pH调节装置、电芬顿装置、氧化吹脱装置、絮凝装置、沉淀装置以及脱氮装置，上述各装置之间通过出水管相连通，所述的pH调节装置连通污水进水管;所述的pH调节装置包括pH调节槽、用于向所述的pH调节槽内添加酸的酸加药系统;所述的氧化吹脱装置包括氧化吹脱槽、用于向所述的氧化吹脱槽内添加双氧水的双氧水加药系统;所述的絮凝装置包括第一絮凝槽、第二絮凝槽、用于相所述的第一絮凝槽内添加碱的碱加药系统以及用于向第二絮凝槽内添加絮凝剂的絮凝剂加药系统;所述的脱氮装置包括脱氮槽、用于向所述的脱氮槽内添加次氯酸钠的次氯酸钠加药系统。
优选地，所述的pH调节槽、氧化吹脱装置、絮凝装置、脱氮装置的底部均设置有曝气装置。
优选地，所述的酸加药系统包括酸加药桶、与所述的酸加药箱相连通的第一酸加药管、第二酸加药管，所述的第一酸加药管连接至所述的pH调节槽，所述的第二酸加药管连接至所述的污水进水管，并且所述的污水进水管在所述的第二酸加药管连接的位置设置有管道扰流器。
优选地，所述的电芬顿装置包括一个电极板槽，所述的电极板槽上开设有排泥口和排渣口。
优选地，所述的氧化吹脱槽包括依次设置的第一氧化吹脱槽、第二氧化吹脱槽;所述的双氧水加药系统包括双氧水加药桶、与所述的双氧水加药桶相连通的双氧水加药管，所述的双氧水加药管连接至所述的第一氧化吹脱槽。
优选地，所述的碱加药系统包括碱加药桶、与所述的碱加药桶相连通的第一碱加药管、第二碱加药管，所述的第一碱加药管连接至所述的第一絮凝槽，所述的第二碱加药管连接至所述的氧化吹脱装置与絮凝装置之间的进水管，并且所述的进水管在所述的第二碱加药管的连接位置设置有管道扰流器。
优选地，所述的絮凝剂加药系统包括絮凝剂加药桶、与所述的絮凝加药桶相连通的絮凝剂加药管，所述的絮凝剂加药管连接至所述的第二絮凝槽，所述的第二絮凝槽内设置有搅拌机。
优选地，所述的沉淀装置为斜板沉淀槽。
优选地，所述的脱氮槽包括依次设置的第一脱氮槽、第二脱氮槽;所述的氯酸钠加药系统包括次氯酸钠加药桶、与所述的次氯酸钠加药桶相连通的次氯酸钠加药管，所述的次氯酸钠加药管连接至所述的第一脱氮槽。
优选地，所述的氧化吹脱装置、絮凝装置设置用于测试废水pH值的pH监控部件。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：
本实用新型通过化学催化装置和电催化装置的结合，破除分解污水中络合物的稳定结构、分解氰化物;适合于高浓度COD废水、高盐度废水的处理;COD去除率大于50% ;氰化物含量去除率大于96%;氨氮去除率大于60%。
