申请日2014.01.06
公开(公告)日2014.06.25
IPC分类号A47L13/48; B25G1/10; A47L13/20
摘要
一种仰擦时防止污水倒流的拖把杆，属于卫生用具技术领域，特为在擦洗天花板和玻璃及门窗上方时防止拖把上的污水滴溅到操作者的身上而设计。它包含一条由第一主杆(1)和第二主杆(2)连接而成的拖把杆，其特征在于：第一主杆(1)上焊接一个用于拧装积水瓶(4)的金属带内螺纹护瓶盖(3)，第二主杆(2)上焊接一个用于拧装防水伞(6)的金属带内螺纹护伞盖(5)。
权利要求书
1.一种仰擦时防止污水倒流的拖把杆，包含一条由第一主杆(1)和第二 主杆(2)连接而成的拖把杆，其特征在于：第一主杆(1)上焊接一个用于拧 装积水瓶(4)的金属带内螺纹护瓶盖(3)，第二主杆(2)上焊接一个用于拧 装防水伞(6)的金属带内螺纹护伞盖(5)。
说明书
一种仰擦时防止污水倒流的拖把杆
技术领域
本实用新型属于卫生用具技术领域，尤其涉及一种仰擦时防止污水倒流的拖把杆。
背景技术
妈妈用长杆拖把擦洗玻璃门窗和天花板时，蘸到拖把上的水有一部分就顺着拖把杆一直 流到妈妈的袖口内，或者滴到妈妈的脸上，戴个帽子擦天花板往往会挡住了视线，所以每次 擦洗起来都弄得很脏。前天，爸爸洗了卷门后一直在滴水，进出大门时只能借助雨伞通过， 此刻的我突然灵机一动，把雨伞反过来使用不就了得。经过多次的实践和比较，终于搞成功 了一种仰擦时防止污水倒流的拖把杆。
发明内容
本实用新型所提供的是一种仰擦时防止污水倒流的拖把杆，以便在擦洗天花板和玻璃及 门窗上方时防止拖把上的污水滴溅到操作者的身上为目的。
本实用新型的技术方案是：根据雨伞倒挂的方法和防止油污溅到手上之炒铲的原理，在 拖把杆的中段设立两个螺纹帽，一个用于拧装积水瓶，另一个用于拧装防水伞。即：

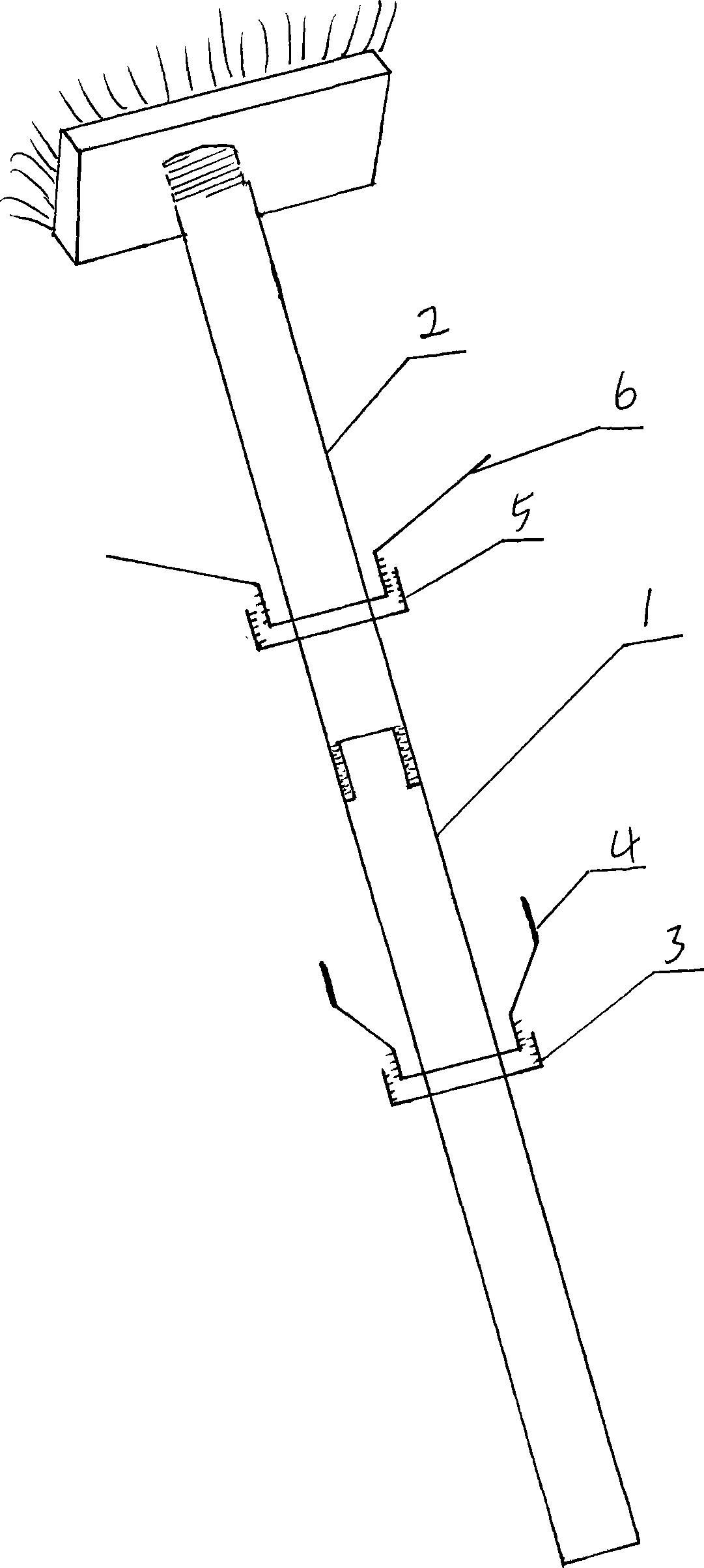

一种仰擦时防止污水倒流的拖把杆，包含一条由第一主杆1和第二主杆2连接而成的拖 把杆，其特征在于：第一主杆1上焊接一个用于拧装积水瓶4的金属带内螺纹护瓶盖3，第 二主杆2上焊接一个用于拧装防水伞6的金属带内螺纹护伞盖5。
本实用新型的有益效果：由上述方案和结构可知，在擦洗玻璃窗及门窗上方时先把积水 瓶4穿过第一主杆1并拧装在护瓶盖3上，然后再把第一主杆1与第二主杆2连接在一起使 用。擦洗时，拖把头上的污水会顺着拖把杆流到积水瓶4内，于是就不会流入操作者的袖口 内。当要擦洗天花板时，先把第二主杆2从拖把头上拧下来，然后把防水伞6穿过第二主杆 2并拧装在护伞盖5上，用于仰擦天花板，其拖把头上及天花板下的污水滴会滴溅在防水伞 6内，于是就起到防止污水滴溅到操作者脸上的效果。当用于拖擦地面时，把防水伞6和积 水瓶4各从拖把杆上拧下来，同其它拖把杆使用没有区别(只是拖把杆上多了个护瓶盖3和 护伞盖5而已)。可见，本实用新型具有结构简单，操作方便，保护和防止有效的优点。
