申请日2013.12.09
公开(公告)日2014.05.07
IPC分类号B01D21/02; B02C17/18
摘要
本实用新型公开了一种废水可回收利用的球磨机，包括球磨机本体，本体上设有入水口和废水排出口，废水排出口连接有多个沉淀池，每个沉淀池上设有入口和溢流口，排出口与第一个沉淀池的入水口连接，前一沉淀池的溢流口与后一沉淀池的入口连接，最后一个沉淀池溢流口经水泵与球磨机的入水口连通，从球磨机排出口排出的带有废渣的废水从第一个沉淀池逐级过滤至最后一个沉淀池后达到清洁标准，而后经水泵、入水口重新进本体内，实现废水的回收再利用，节约水资源。
权利要求书

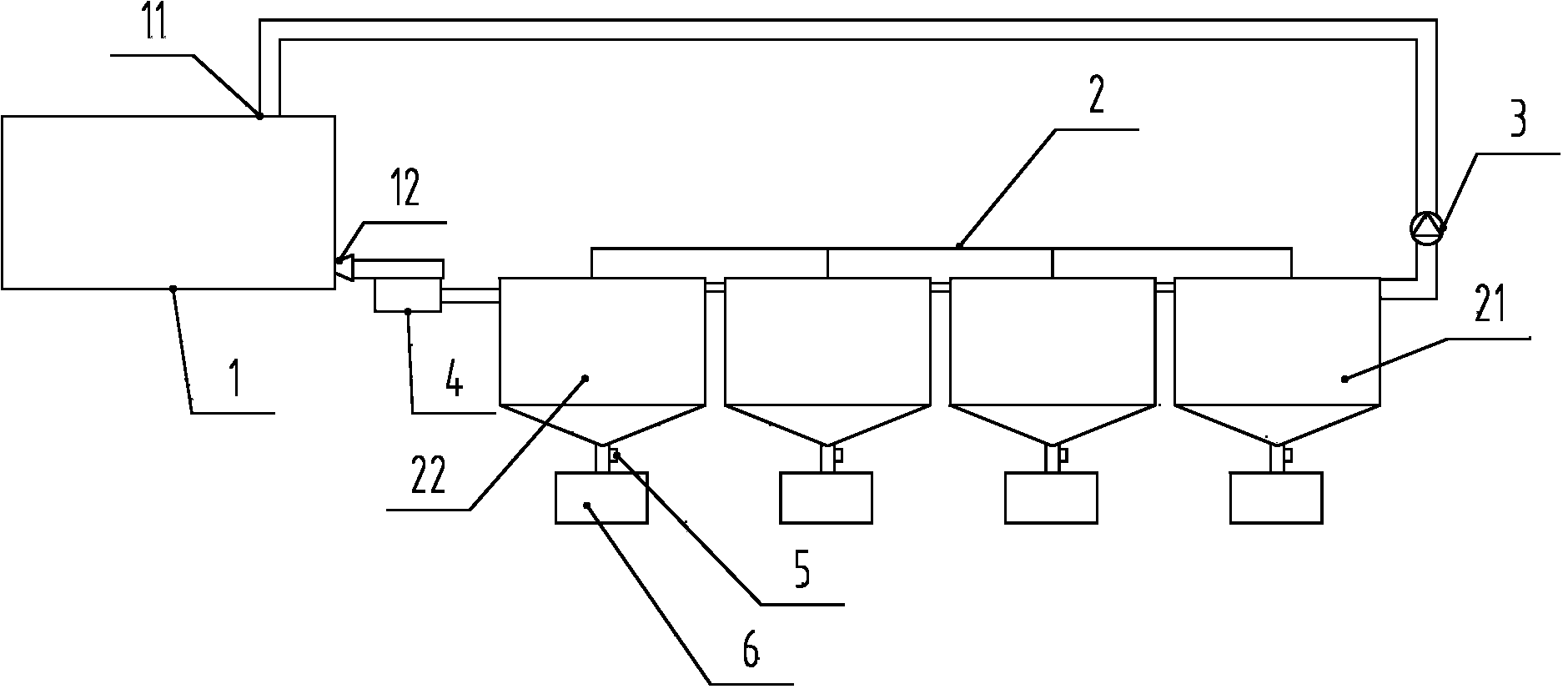

1.一种废水可回收利用的球磨机，包括球磨机本体(1)，本体上设有入水 口(11)和废水排出口(12)，其特征在于：废水排出口(12)连接有多级沉淀 池(2)，每个沉淀池上设有入口和溢流口，前一沉淀池的溢流口与后一沉淀池的 入口连接，最后一个沉淀池(21)溢流口经水泵(3)与球磨机的入水口(11) 连通。
2.根据权利要求1所述的废水可回收利用的球磨机，其特征在于：所述排出 口(12)为向外扩张的喇叭状。
3.根据权利要求2所述的废水可回收利用的球磨机，其特征在于：所述排出 口(12)设有螺杆泵(4)，螺杆泵(4)出口与排出口(12)后的第一个沉淀池 (22)的入口连通。
4.根据权利要求3所述的废水可回收利用的球磨机，其特征在于：所述沉淀 池(2)底部为倒锥型。
5.根据权利要求4所述的废水可回收利用的球磨机，其特征在于：所述沉淀 池(2)底部设有出料阀(5)，所述出料阀(5)下方设有振动筛(6)。
说明书
废水可回收利用的球磨机
技术领域
本实用新型涉及一种废水可回收利用的球磨机。
背景技术
球磨机是物料被破碎之后，再进行粉碎的关键设备。它广泛应用于水泥，硅 酸盐制品，新型建筑材料、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等 生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。球磨机适用于粉 磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分为干式和湿 式两种磨矿方式。湿式球磨机生产过程中需要加水等辅助剂作为球磨介质，。
实用新型内容
有鉴于此，本实用新型要解决的技术问题在于提供一种废水可回收利用的球 磨机，可以将湿法球磨机排出的废水进行回收利用。
本实用新型的废水可回收利用的球磨机，包括球磨机本体，本体上设有入水 口和废水排出口，其特征在于：废水排出口连接有多级沉淀池，每个沉淀池上设 有入口和溢流口，前一沉淀池的溢流口与后一沉淀池的入口连接，最后一个沉淀 池溢流口经水泵与球磨机的入水口连通。
进一步，所述排出口为向外扩张的喇叭状。
进一步，所述排出口设有螺杆泵，螺杆泵出口与排出口后第一个沉淀池的入 口连通。
进一步，所述沉淀池底部为倒锥型。
进一步，所述沉淀池底部设有出料阀，所述出料阀下方设有振动筛。
本实用新型的有益效果：本实用新型的废水可回收利用的球磨机，包括球磨 机本体，本体上设有入水口和废水排出口，废水排出口连接有多个沉淀池，每个 沉淀池上设有入口和溢流口，排出口与第一个沉淀池的入水口连接，前一沉淀池 的溢流口与后一沉淀池的入口连接，最后一个沉淀池溢流口经水泵与球磨机的入 水口连通，从球磨机排出口排出的带有废渣的废水从第一个沉淀池逐级过滤至最 后一个沉淀池后达到清洁标准，而后经水泵、入水口重新进本体内，实现废水的 回收再利用，节约水资源。
