申请日2013.12.10
公开(公告)日2014.05.28
IPC分类号C02F11/00
摘要
本实用新型公开了一种污泥除杂物除砂砾制浆一体化装置，它涉及污泥资源化无害化处理中的前端处理装置。所述进料斗的底部装有进料输送器，进料输送器的出料端位于除杂转鼓内，所述转鼓除杂器的内部安装有除杂转鼓，除杂转鼓出口端是杂物腔，杂物腔下部安装杂物输送器，所述泥砂储存箱底部安装有泥砂输送器，泥砂输送器出料端位于制浆器内，所述制浆器内安装有制浆器搅拌器、其下部安装有除砂输送器，所述泥浆罐内安装有泥浆罐搅拌器，所述格栅除污机安装在制浆器和泥浆罐中上部，所述泥浆泵与泥浆罐通过管线连接。该装置进料通过螺旋输送器，进泥速率可以通过螺旋输送器转速调节，进水量可通过控制进水调节，从而实现泥浆产量和含泥量稳定、可控。
权利要求书

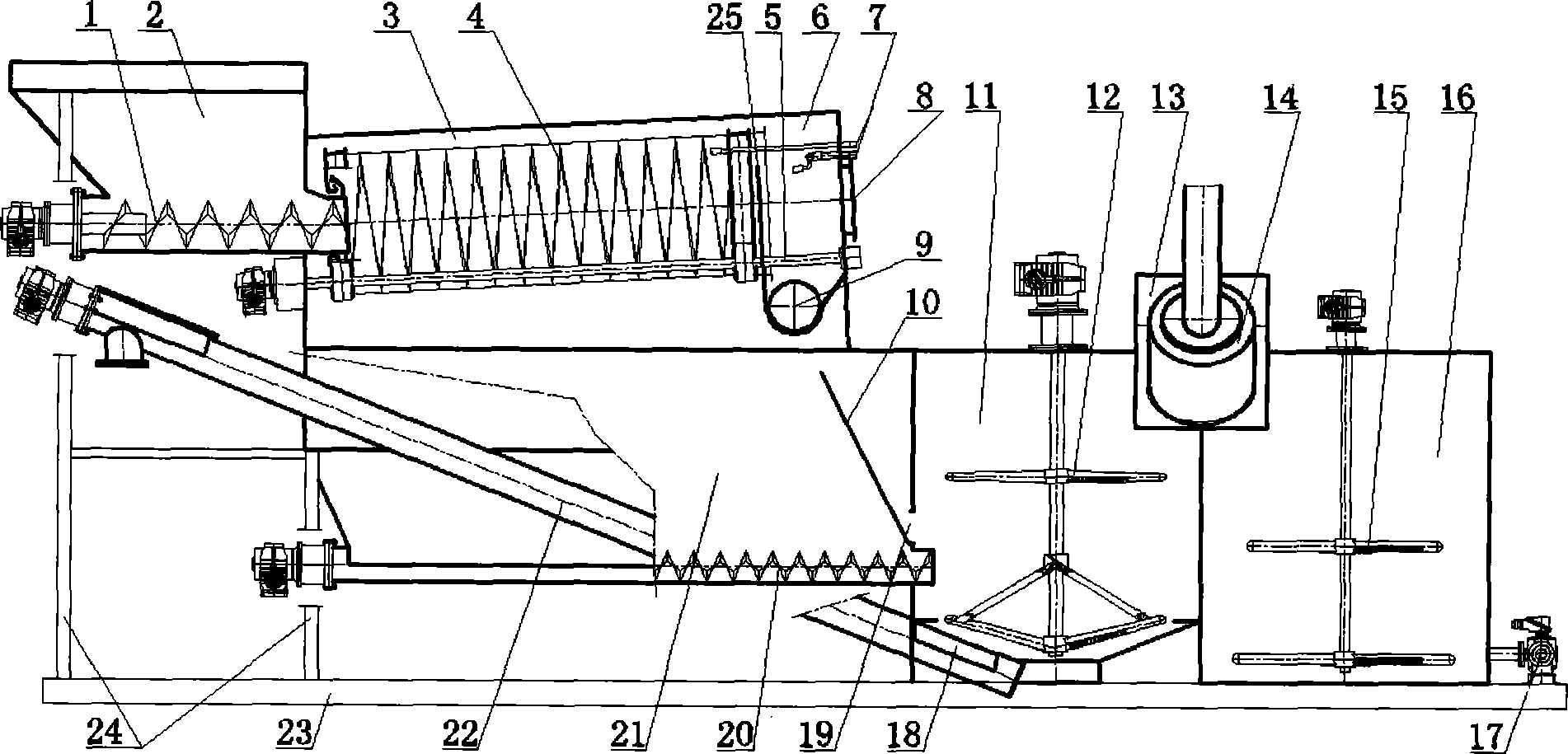

1.污泥除杂物除砂砾制浆一体化装置，其特征在于，包括进料输送 器(1)、进料斗(2)、转鼓除杂器(3)、除杂转鼓(4)、除杂转鼓驱动机构 (5)、杂物腔(6)、喷水组件(7)、人孔(8)、杂物输送器(9)、挡板(10)、 制浆器(11)、制浆器搅拌器(12)、除砂输送器入口(18)、液相入口(19)、 泥砂输送器(20)、泥砂储存箱(21)、除砂输送器(22)、和隔板(25);进 料斗(2)的底部装有进料输送器(1)，进料输送器(1)出料端位于除杂转鼓 (4)内，转鼓除杂器(3)安装有除杂转鼓驱动机构(5)，除杂转鼓驱动机构 (5)上部装有除杂转鼓(4)，除杂转鼓(4)出口端是杂物腔(6)，杂物腔(6) 下部安装杂物输送器(9)，杂物腔(6)侧壁安装有喷水组件(7)、人孔(8) 和隔板(25)，隔板(25)安装在转鼓除杂器(3)内壁和除杂转鼓(4)形成的 隔腔内，泥砂储存箱(21)底部安装有泥砂输送器(20)，泥砂输送器(20) 出料端位于制浆器(11)内，泥砂储存箱内安装有挡板(10)，制浆器(11) 内安装有制浆器搅拌器(12)、其下部安装有除砂输送器(22)，除砂输送 器(22)的除砂输送器入口(18)在制浆器(11)内底部，挡板(10)下部与制 浆器(11)连接处在制浆器(11)侧壁上开有液相入口(19)。
2.根据权利要求1所述的污泥除杂物除砂砾制浆一体化装置，其特 征在于，所述的一体化装置还包括格栅除污机壳体(13)、格栅除污机 (14)、泥浆罐搅拌器(15)、泥浆罐(16)、泥浆泵(17)、底座(23)和支架 (24)，格栅除污机(14)安装在格栅除污机壳体(13)内，格栅除污机壳体 (13)安装在制浆器(11)和泥浆罐(16)中上部并与制浆器(11)和泥浆罐 (16)相连接，泥浆罐(16)内安装有泥浆罐搅拌器(15)，泥浆泵(17)与泥 浆罐(16)通过管线连接，进料斗(2)、泥砂储存箱(21)、制浆器(11)、泥 浆罐(16)、泥浆泵(17)安装在支架(24)和底座(23)上，转鼓除杂器(3)安 装在泥砂储存箱(21)上部并相连接为一体。
3.根据权利要求1所述的污泥除杂物除砂砾制浆一体化装置，其特 征在于，所述的进料输送器(1)、杂物输送器(9)、泥砂输送器(20)、除 砂输送器(22)均为螺旋输送器。
4.根据权利要求1所述的污泥除杂物除砂砾制浆一体化装置，其特 征在于，所述的格栅除污机(14)采用转鼓式格栅除污机，格栅除污机(14) 可以改为过滤网。
5.根据权利要求1所述的污泥除杂物除砂砾制浆一体化装置，其特 征在于，所述的进料斗(2)为上宽下窄的倒梯形结构，其后部与转鼓除杂 器(3)相连接结构紧凑。
6.根据权利要求1所述的污泥除杂物除砂砾制浆一体化装置，其特 征在于，所述的除杂转鼓(4)为圆筒形结构，其筒壁上开有密布的孔、两 端装有驱动辊道、内壁安装带有内螺旋叶片。
7.根据权利要求1所述的污泥除杂物除砂砾制浆一体化装置，其特 征在于，所述的除杂转鼓(4)和除杂转鼓驱动机构(5)的安装有倾角，其 倾角度数范围为：0～15°。
8.根据权利要求1所述的污泥除杂物除砂砾制浆一体化装置，其特 征在于，所述的除杂转鼓驱动机构(5)有两套，驱动轴通过两个轴承座固 定在转鼓除杂器(3)侧壁上，每个驱动轴上固定有两个驱动轮。
9.根据权利要求1所述的污泥除杂物除砂砾制浆一体化装置，其特 征在于，所述的喷水组件(7)组成为进水管、进水分布管和安装在进水分 布管上的若干喷嘴。
10.根据权利要求1所述的污泥除杂物除砂砾制浆一体化装置，其 特征在于，所述的泥砂储存箱(21)下部为倒梯形结构;所述的格栅除污 机壳体(13)与制浆器(11)壳体连接处开有孔，格栅除污机壳体与泥浆罐 壳体连接处开有孔。
说明书
污泥除杂物除砂砾制浆一体化装置
技术领域
本实用新型涉及的是污泥资源化无害化处理中的前端处理装置，具 体涉及一种污泥除杂物除砂砾制浆一体化装置。
背景技术
污泥中含有石块砖块、金属物、纤维物、塑料制品、杂草等杂物和 砂砾。在污泥资源化无害化处理前端要去除杂物、砂砾和制成泥浆，再 进行后续处理。如果不能有效地去除杂物、砂砾和制成泥浆，则后续处 理无法连续生产、处理效果不好且易于损坏设备。该一体化装置结构紧 凑，占地面积小，可处理含各种砂砾和杂物的污泥，连续进料、连续出 料，设计有泥砂储存箱，保证在短时间不进泥及进泥量变化的情况下泥 浆产量和含泥量稳定。现有的污泥除杂物除砂砾制浆类似设施占地面积 大、结构复杂、投资较大、结构不合理、处理效果不好，且为多台设备。
实用新型内容
针对现有技术上存在的不足，本实用新型目的是在于提供一种污泥 除杂物除砂砾制浆一体化装置，可去除污泥中的石块砖块、金属物、纤 维物、塑料制品、杂草等杂物和砂砾，并把去除杂物、砂砾后的污泥制 成流动性泥浆，制成的流动性泥浆通过泥浆泵输送至后续处理装置中， 生产过程连续、稳定、可控。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：污 泥除杂物除砂砾制浆一体化装置，包括进料输送器、进料斗、转鼓除杂 器、除杂转鼓、除杂转鼓驱动机构、杂物腔、喷水组件、人孔、杂物输 送器、挡板、制浆器，制浆器搅拌器、格栅除污机壳体、格栅除污机、 泥浆罐搅拌器、泥浆罐、泥浆泵、除砂输送器入口、液相入口、泥砂输 送器、泥砂储存箱、除砂输送器、底座、支架和隔板;进料斗的底部装 有进料输送器，进料输送器出料端位于除杂转鼓内，污泥卸入进料斗后 依靠重力作用进入进料输送器，进料输送器把进料斗内的污泥送入除杂 转鼓内;转鼓除杂器安装有除杂转鼓驱动机构，除杂转鼓驱动机构上部 装有除杂转鼓，除杂转鼓出口端是杂物腔，杂物腔下部安装杂物输送器， 杂物腔侧壁安装有喷水组件、人孔和隔板，隔板安装在转鼓除杂器内壁 和除杂转鼓形成的隔腔内，除杂转鼓在除杂转鼓驱动机构的带动下旋转， 喷水组件喷出的水喷入除杂转鼓内部和外壁，小于除杂转鼓桶壁开孔的 污泥在喷水组件喷出水的冲刷下掉入泥沙储存箱，大于除杂转鼓桶壁开 孔的杂物则通过内螺旋叶片推入杂物腔通过旋转的杂物输送器把杂物排 出装置，隔板用于防止杂物腔的杂物进入泥砂储存箱。
所述的泥砂储存箱底部安装有泥砂输送器，泥砂输送器出料端位于 制浆器内，泥砂储存箱内安装有挡板，泥砂输送器把泥沙储存箱内的泥 砂送入制浆器，挡板用于将泥砂挡住存储在泥砂储存箱内，同时让上部 液相溢流过挡板、通过制浆器侧壁的液相入口进入制浆器，泥砂储存箱 有较大体积可储存大量泥砂，从而保证进料斗在短时间不进泥及进泥量 变化的情况下泥浆产量稳定;制浆器内安装有制浆器搅拌器、其下部安 装有除砂输送器，除砂输送器的除砂输送器入口在制浆器内底部，挡板 下部与制浆器连接处在制浆器侧壁上开有液相入口，泥砂储存箱的泥砂 和液相进入制浆器，通过制浆器搅拌器的搅拌作用，砂砾沉入制浆器底 部进入除砂输送器入口，通过旋转的除砂输送器排出装置;
所述的格栅除污机安装在格栅除污机壳体内，格栅除污机壳体安装 在制浆器和泥浆罐中上部并与制浆器和泥浆罐相连接，其作用是把泥浆 中的悬浮杂物去除并把杂物排出装置;泥浆罐内安装有泥浆罐搅拌器， 泥浆罐搅拌器的搅拌作用可将泥浆进一步流化并防止泥浆沉积在泥浆罐 底部;泥浆泵与泥浆罐通过管线连接，泥浆泵将泥浆罐内的泥浆打入后 续处理装置中;进料斗、泥砂储存箱、制浆器、泥浆罐、泥浆泵安装在 支架和底座上，转鼓除杂器安装在泥砂储存箱上部并相连接为一体。该 装置进料通过螺旋输送器，进泥速率可以通过螺旋输送器转速调节，进 水量可以通过控制进水调节，从而实现泥浆产量和含泥量稳定、可控。
本实用新型具有以下有益效果：
1、能将污泥中石块砖块、金属物、纤维物、塑料制品、杂草等杂物 和砂砾有效去除、并将污泥制成均匀泥浆。
2、连续进料、连续出料，设计有储泥箱，在短时间不进泥及进泥量 变化的情况下泥浆产量和含泥量稳定。
3、一体化装置，结构紧凑，占地面积小，可处理含石块砖块、金属 物、纤维物、塑料制品、杂草等杂物和砂砾的污泥。解决了现有类似装 置占地面积大、结构复杂、投资较大、结构不合理、处理效果不好，且 为多台设备等问题。
