申请日2013.12.10
公开(公告)日2014.05.21
IPC分类号C02F1/44; B01D63/10
摘要
一种螺旋卷式水处理膜元件端面布水支撑器，包括外圆和内圆，所述外圆内径与内圆外径间通过放射状均匀设置的多个扇叶骨架相连。所述扇叶骨架靠近膜的一端设有多个凹槽。所述外圆内半径R2，内圆外半径R1，所述多个凹槽为宽度为M的K个凹槽，其中K=(R2-R1)/3M后四舍五入取整。所述凹槽为方形直角结构或半圆弧，所述凹槽宽度M为3-10mm的整数，所述凹槽深度d=M/2。所述每个扇叶骨架上相邻凹槽间隔距离L=D0/K，其中D0为内圆内直径。本实用新型的螺旋卷式水处理膜元件端面布水支撑器，可使膜元件进水形成涡流，加快进水流速，减少膜元件污堵，降低串联膜元件压力损失，降低能耗。提高了膜元件使用寿命。
权利要求书
1.一种螺旋卷式水处理膜元件端面布水支撑器，其特征在于，包括外圆和内 圆，所述外圆与内圆间通过放射状均匀设置的多个扇叶骨架相连。
2.如权利要求1所述的螺旋卷式水处理膜元件端面布水支撑器，其特征在于， 所述扇叶骨架为平面或曲面。
3.如权利要求1所述的螺旋卷式水处理膜元件端面布水支撑器，其特征在于， 所述扇叶骨架的个数为大于等于3且能被360整除的整数。
4.如权利要求1所述的螺旋卷式水处理膜元件端面布水支撑器，其特征在于， 所述扇叶骨架靠近膜的一端设有多个凹槽。
5.如权利要求4所述的螺旋卷式水处理膜元件端面布水支撑器，其特征在于， 所述外圆内半径R2，内圆外半径R1，所述多个凹槽为宽度为M的K个凹槽，其中 K=(R2-R1)/3M后四舍五入取整。
6.如权利要求5所述的螺旋卷式水处理膜元件端面布水支撑器，其特征在于， 所述凹槽为方形直角结构或半圆弧，所述凹槽宽度M为3-10mm的整数，所述凹槽 深度d=M/2。
7.如权利要求6所述的螺旋卷式水处理膜元件端面布水支撑器，其特征在于， 所述每个扇叶骨架上相邻凹槽间隔距离L=D0/K，其中D0为内圆内直径。
说明书
螺旋卷式水处理膜元件端面布水支撑器
技术领域
本实用新型涉及一种连接装置，特别地，涉及一种用于螺旋卷式膜元件端面 固定、支撑、进水的布水支撑器。
背景技术
在水处理领域中，通常采用膜元件对液体进行过滤或提纯。常见的膜元件具 有中央集水管和缠绕集水管的分离膜、导流网、2个端面支撑结构(端盖)等组成。 在膜元件使用过程中时，端盖的作用为膜元件相互之间连接的载体、膜元件自身 支撑、膜自身进水通道等多重作用。
通常在水处理系统中需要将多个膜元件进行串联使用，以提高产水量并降低 能耗。在现有技术中，进水通过第一支膜元件的端盖进入膜元件中，部分进水在 压力作用下由第一支膜过滤出产水，另一部分水从第一支膜元件另一端盖中通往 下一支串联膜元件，目前系统中一般采用6支串联膜壳，这样就导致进水在前几 支膜处可以保证膜元件产水压力，而随着水流通道的延长，压力损失增加，使后 几只膜的压力减小，这样降低了产水效率，同时易导致后几支膜的浓差极化现象， 使膜元件寿命降低，大大提高了运行成本。
发明内容
本实用新型提供一种螺旋卷式水处理膜元件端面布水支撑器，以解决背景技 术中存在的技术问题。

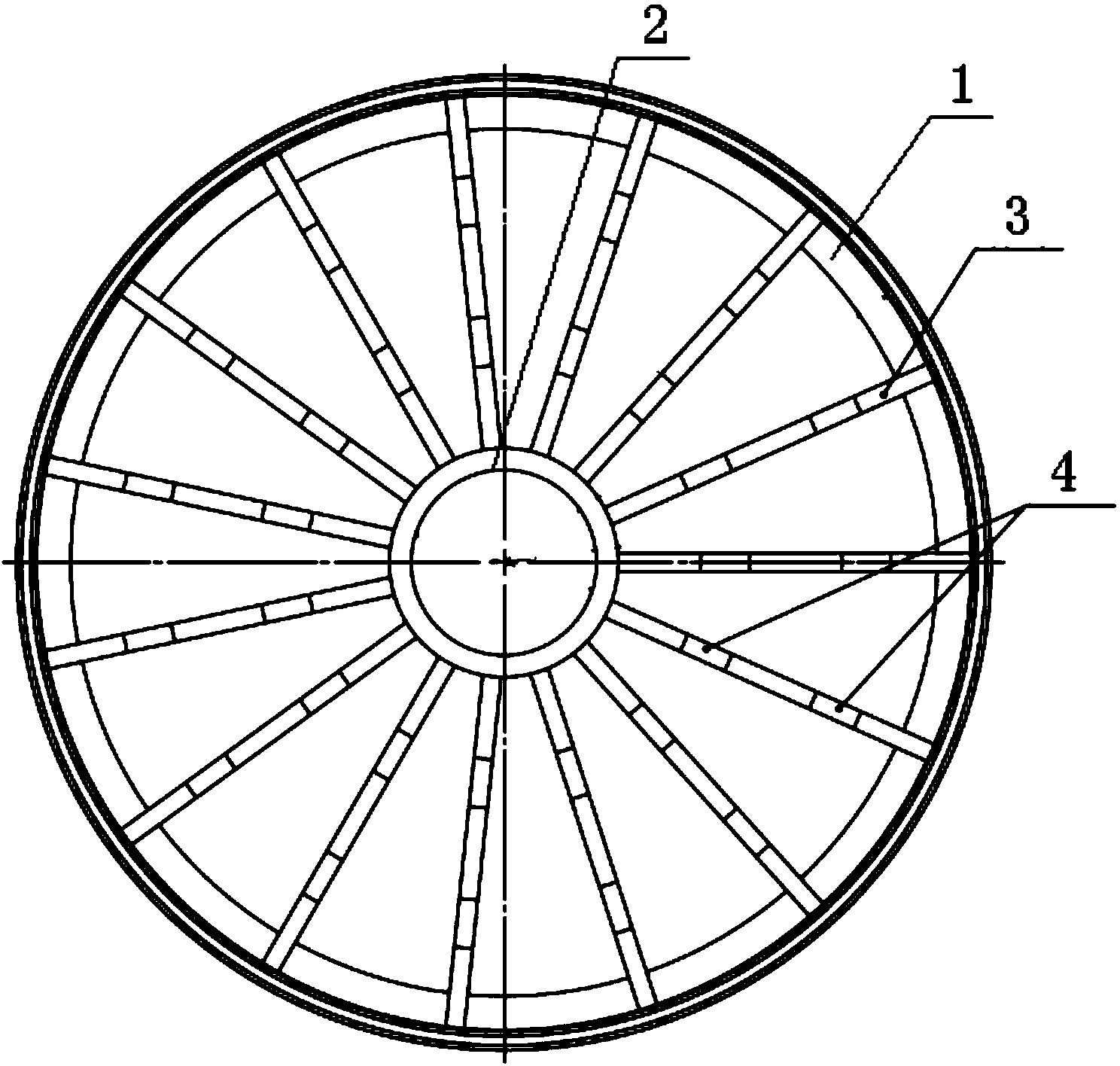

为此，本实用新型的一种螺旋卷式水处理膜元件端面布水支撑器，其中，包 括外圆和内圆，所述外圆与内圆间通过放射状均匀设置的多个扇叶骨架相连。
所述的螺旋卷式水处理膜元件端面布水支撑器，其中，所述扇叶骨架为平面 或曲面。
所述的螺旋卷式水处理膜元件端面布水支撑器，其中，所述扇叶骨架的个数 为大于等于3且能被360整除的整数。
所述的螺旋卷式水处理膜元件端面布水支撑器，其中，所述扇叶骨架靠近膜 的一端设有多个凹槽。
所述的螺旋卷式水处理膜元件端面布水支撑器，其中，所述外圆内半径R2， 内圆外半径R1，所述多个凹槽为宽度为M的K个凹槽，其中K=(R2-R1)/3M后四 舍五入取整。
所述的螺旋卷式水处理膜元件端面布水支撑器，其中，所述凹槽为方形直角 结构或半圆弧，所述凹槽宽度M为3-10mm的整数，所述凹槽深度d=M/2。
所述的螺旋卷式水处理膜元件端面布水支撑器，其中，所述每个扇叶骨架上 相邻凹槽间隔距离L=D0/K，其中D0为内圆内直径。
本实用新型的螺旋卷式水处理膜元件端面布水支撑器，可使膜元件进水形成 涡流，加快进水流速，减少膜元件污堵，降低串联膜元件压力损失，降低能耗。 提高了膜元件使用寿命。
