申请日2013.12.09
公开(公告)日2014.06.25
IPC分类号C02F9/14
摘要
本实用新型涉及一种水处理装置，具体涉及一种气浮-压力生化污水处理装置，属于污水处理技术领域。该装置主要由气浮池、水解池、连接空压机和高压泵的气水混合罐、内置悬浮填料的移动床生物膜反应器、膜过滤单元和清水池组成。该装置工作时，通过加压泵加压，使气水混合罐、移动床生物膜反应器、膜过滤单元均处于有压状态，相比单独处理工艺具有更强的生化作用效果，使活性污泥降解污染物质更迅速更彻底。本装置的膜过滤单元的过滤方式采用错流过滤，错流出水依靠自身的压力回流至气浮池释放器，由于错流出水本身是含有空气的溶气水，因此与常规气浮系统相比可省去压力溶气设备。本装置应用广泛、系统稳定、处理效率高、剩余污泥少，集成化学混凝、生物降解、吸附和物理过滤技术一体，相比单独工艺具有明显的优势。
权利要求书
1.一种气浮-压力生化污水处理装置：包括依次连通的气浮池(3)、水解池(5)、连接有空压机(17)的气水混合罐(7)、内置悬浮填料的移动床生物膜反应器(8)、膜过滤单元(11)和清水池(12)，其特征在于：水解池(5)与气水混合罐(7)间设有加压泵(6);气浮池(3)、水解池(5)、移动床生物膜反应器(8)、膜过滤单元(11)上均设有排放管路(15，16、18、19);移动床生物膜反应器(8)、膜过滤单元(11)设有反冲洗管路(10)。
2.根据权利要求1所述的一种气浮-压力生化污水处理装置，其特征是在于：膜单元(11)的错流出水回流至气浮池(3)的释放器(14)。
3.据权利要求1所述气浮-压力生化污水处理装置，其特征在于：所述水解池(5)内装填软硬性填料;所述的移动床生物膜反应器(8)装填有悬浮填料。
4.据权利要求1所述气浮-压力生化污水处理装置，其特征在于：所述膜过滤单元(11)由一系列管式膜组件串联而成，并通过环氧树脂进行密封;膜组件过滤驱动力由移动床生物膜反应器(8)尾部剩余压力提供;膜过滤单元(11)进水处设有过滤器(9)。
说明书
一种气浮-压力生化污水处理装置
技术领域
本实用新型涉及一种污水处理技术，特别是一种气浮-压力生化污水处理装置。
背景技术
水资源是人类生产生活的关键资源，随着工业化和城市化进程的加速，水体污染严重，水资源的保护和水污染的治理成为现代社会最关注的问题之一。污水处理可以有效地节约和利用宝贵的水资源、减少污水的排放量、减轻水环境的污染，具有明显的社会效益、环境效益和经济效益。污水处理技术中的生物法处理技术已有百年的历史，但追求更高的处理效果、更低的运行成本一直是人们追求的目标。
近年来生物膜法经常被复合应用到活性污泥法工艺中，使得生物处理系统在去除各类污染物方面更为有效。在此类技术中，移动床生物膜反应器是一项广泛使用的新技术，由于在反应器中悬浮的载体上可附着生长生物膜，同时生物膜污泥龄较长，使得系统在提高碳的去除能力的同时也强化了氮和磷的去除。
压力生化反应器是在密闭容器，采用加压曝气的方式对污水进行生物处理。相对于传统曝气法，它使用相对于常压的3～5倍曝气压力对反应器进行充氧，因此，混合液中氧向微生物转移的效率大大增强，从而可提高反应器内的活性污泥浓度，有利于活性污泥微生物的增殖和对有机物的降解。国内有不少学者针对压力生化进行过研究，但基本上是单独的工艺，压力生化的优势不明显。
近几年膜分离技术在水处理中的应用日趋普遍，将膜技术应用到污水处理系统中，可以省略沉淀系统，减少系统占地面积，改善出水水质，在增加活性 污泥浓度的同时增强污水处理系统的稳定性。
实用新型内容
本实用新型所要解决的技术问题就是提供一种系统稳定、处理效率高、剩余污泥少的污水处理装置，其集成化学混凝、生物降解、吸附和物理过滤技术，具有比通常单独处理工艺更强的处理效果。

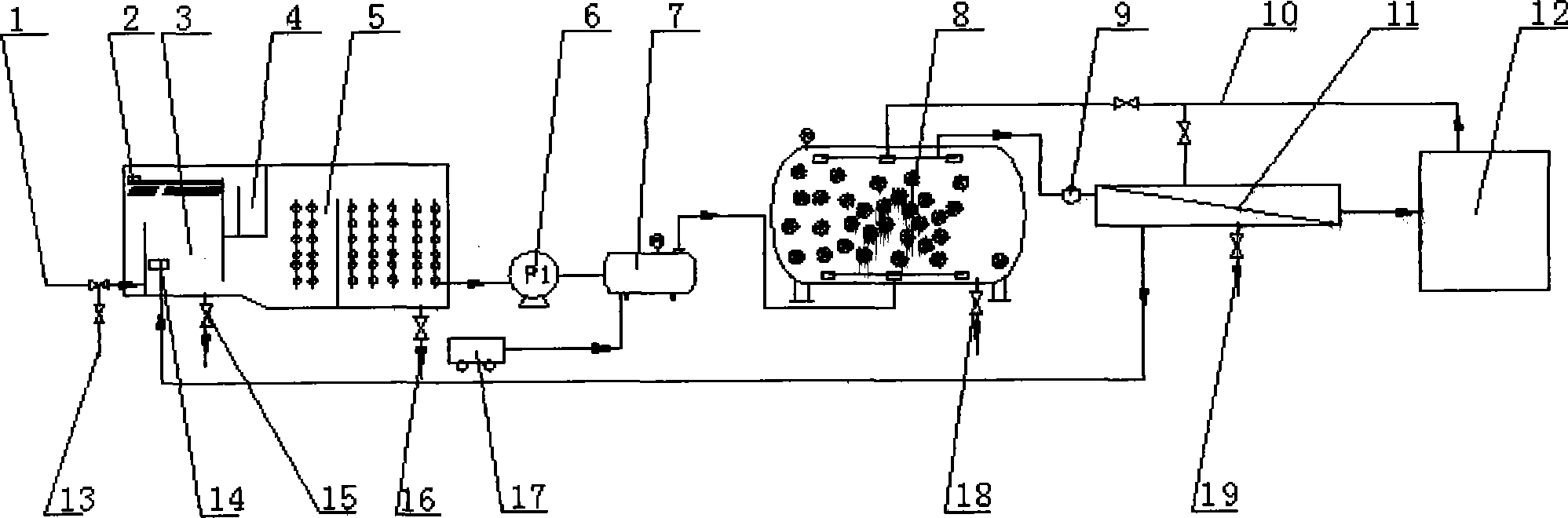

本实用新型主要包括：气浮池、水解池、连接空压机和加压泵的气水混合罐、内置悬浮填料的移动床生物膜反应器、膜过滤单元及清水池。加压泵设置于水解池与气水混合罐之间。所述气水混合罐、移动床生物膜反应器、膜过滤单元、清水池间依次通过管道连接。这样的连通结构，使得气水混合罐、移动床生物膜反应器、膜过滤单元均处于有压的工作状态，相比单独处理工艺具有更强的生化作用效果，使活性污泥降解污染物质更迅速更彻底。
所述气浮池、水解池、移动床生物膜反应器、膜过滤单元上均设有排放管路，移动床生物膜反应器及膜过滤单元设有反冲洗管路。所述的膜过滤单元主要由一系列管式膜组件串联而成，管式膜组件由一系列膜束构成，通过环氧树脂进行密封。膜过滤驱动力由移动床生物膜反应器尾部剩余压力提供。膜过滤单元进水处设有过滤器。
膜过滤单元的过滤方式采用错流过滤，错流出水依靠自身的压力回流至气浮池释放器。污水在进入气浮前通过加药泵往进水中投加混凝剂。由于膜过滤单元错流出水本身是含有空气的溶气水，因此与常规气浮系统相比可省去压力溶气设备。
本实用新型所述水解池内装软硬性填料，装填体积比为30%～50%。所述气水混合罐的工作压力为0.3～0.6MPa左右。所述移动床生物膜反应器内的工作压力为0.25～0.55MPa，反应器内置悬浮填料，其直径为100～150mm，密度为 0.8～0.98g/cm3，装填体积比为70%～75%。膜过滤单元工作压力维持在0.2～0.5MPa左右。
