申请日2013.12.05
公开(公告)日2015.04.22
IPC分类号C02F3/12
摘要
本发明公开了一曝气污水处理池，涉及污水处理技术领域。本发明括污水处理池和曝气机，所述的曝气机由抽水电机、吸气管、混合室和曝气头组成;其特征在于：所述污水处理池中设置有立柱，所述立柱内设置有抽水管道和若干曝气管道;所述若干曝气管道设置在抽水管道的四周;所述抽水管道下端设置有多向吸头;所述曝气头连接在曝气管道的底端;所述抽水管道底端的多向吸头位于曝气头的下方;所述吸气管的管口处安装有加热装置;所述曝气头为一端封闭的长筒型曝气头，所述曝气头的侧壁上还有若干曝气孔。本发明可以有效的防止污水腐蚀曝气设备，并且在天气寒冷，气温降低的情况下仍能保证污泥正常的生化反应，同时保证高效地处理污水。
权利要求书

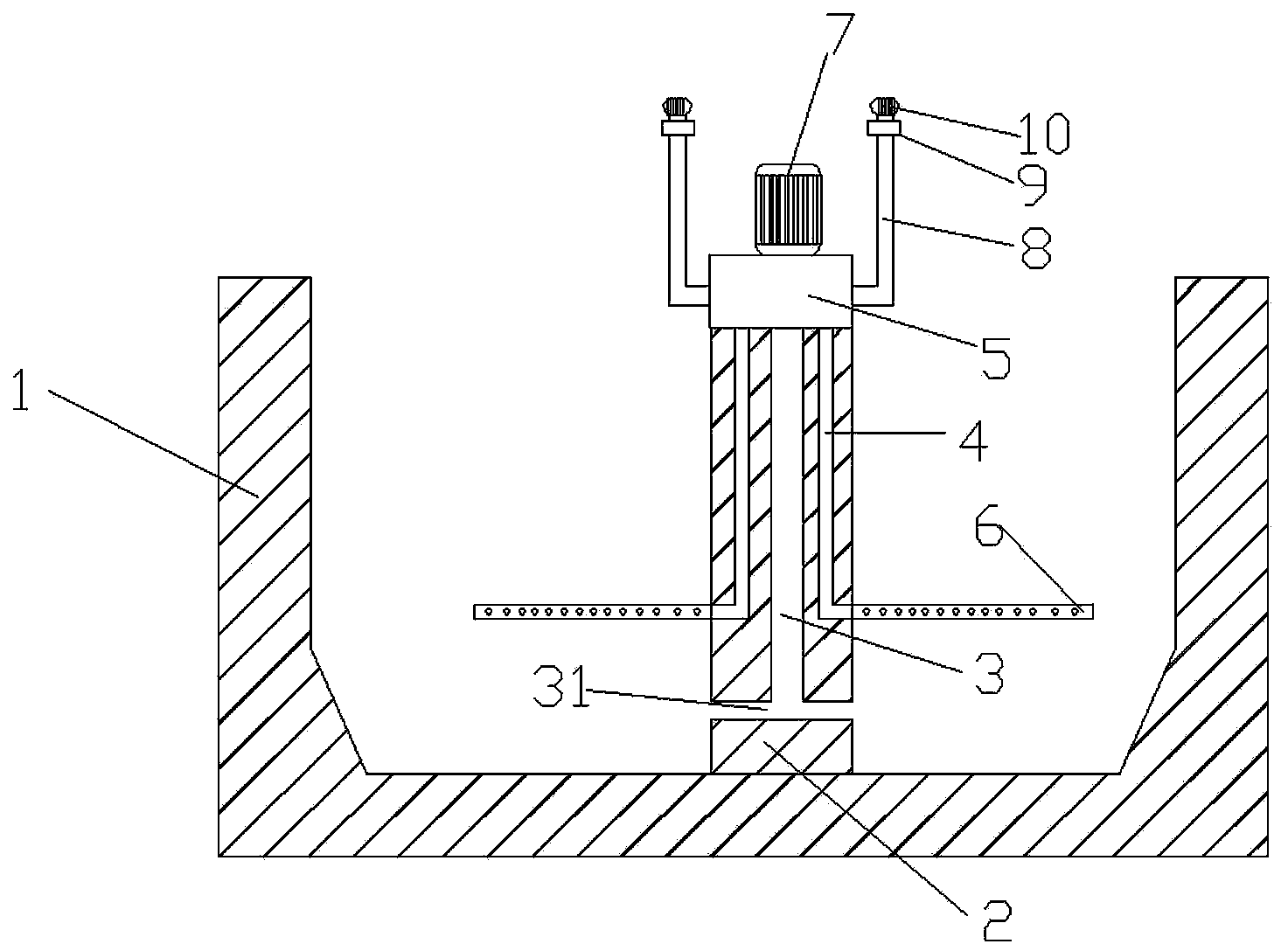

1.曝气污水处理池，包括污水处理池和曝气机，所述的曝气机由抽水电机、吸气管、混合室和曝气头组成;其特征在于：所述污水处理池中设置有立柱，所述立柱内设置有抽水管道和若干曝气管道;所述若干曝气管道设置在抽水管道的四周;所述抽水管道下端设置有多向吸头;所述曝气头连接在曝气管道的底端;所述抽水管道底端的多向吸头位于曝气头的下方;所述吸气管的管口处安装有加热装置;所述曝气头为一端封闭的长筒型曝气头，所述曝气头的侧壁上还有若干曝气孔。
2.如权利要求1所述的曝气污水处理池，其特征在于：所述吸气管的顶端设置有球形进风百叶窗。
3.如权利要求1所述的曝气污水处理池，其特征在于：所述混合室固定安装在立柱的顶端;所述抽水管道和若干曝气管道连接在混合室上。
4.如权利要求1所述的曝气污水处理池，其特征在于：所述抽水电机安装在混合室上。
说明书
曝气污水处理池
技术领域
本发明涉及污水处理技术领域，确切的说是曝气沉淀污水处理池。
背景技术
随着时代和科技的发展，人民生活水平日益提高，人类对生存环境的要求也越来越高，水资源的污染已经成为社会最关注的问题之一，大量的污水排放，进一步破坏了水环境，特别是一些化工企业，污水在不经过处理的情况下直接排放到河道中，严重破坏了环境，影响了人们的生产和生活。因此，对污水的处理工程迫在眉睫。
在科技高速发展的今天，各大中小污水处理厂林立，各种污水处理设备层出不穷，如曝气机、污水处理池、净化设备等，而污水处理池是各个污水处理厂中最常见的污水处理设备，根据所要处理不同性质的污水，选择使用不同类型的污水处理池。污水处理池的种类包括沉砂池、隔油池、气浮池等。
现有的污水处理设备，如曝气机等都需要放置到污水中进行工作处理，但是，污水具有较强的腐蚀性，处理设备长期处在腐蚀环境中运行，会对设备造成一定的影响，并且当天气比较寒冷的时候，污水的温度也会相应的降低，当温度低于一定温度是，污泥的生化反应慢并且污水处理效果差。
发明内容
针对上述现有技术中的不足，本发明公开了曝气污水处理池，本发明可以有效的防止污水腐蚀曝气设备，并且在天气寒冷，气温降低的情况下仍能保证污泥正常的生化反应，同时保证高效地处理污水。
为解决上述现有技术中的不足，本发明是通过下述技术方案实现的：
曝气污水处理池，包括污水处理池和曝气机，所述的曝气机由抽水电机、吸气管、混合室和曝气头组成;其特征在于：所述污水处理池中设置有立柱，所述立柱内设置有抽水管道和若干曝气管道;所述若干曝气管道设置在抽水管道的四周;所述抽水管道下端设置有多向吸头;所述曝气头连接在曝气管道的底端;所述抽水管道底端的多向吸头位于曝气头的下方;所述吸气管的管口处安装有加热装置;所述曝气头为一端封闭的长筒型曝气头，所述曝气头的侧壁上还有若干曝气孔。
优选的，所述吸气管的顶端设置有球形进风百叶窗。
优选的，所述混合室固定安装在立柱的顶端;所述抽水管道和若干曝气管道连接在混合室上。
优选的，所述抽水电机安装在混合室上。
与现有技术相比，本发明所带来的有益技术效果表现在：
1、本发明在污水处理池中设置立柱，并在立柱内设置有抽水管道和若干曝气管道，这样可以将污水与各管道隔离开，防止污水腐蚀管道，在抽水管道下设置多向吸头，是可以从多个方向抽取污水和污泥，可以提高污水处理的效率，同时设置多个曝气管道也是为了多管齐下，提高污水处理的效率。
2、本发明还在吸气管的管口处设置加热器，对空气进行加热，保证在天气寒冷、气温下降的环境中，仍能保证污泥正常的生化反应，这样的设置可以有效的提高污泥的生化反应速率，从而提高污水处理的效率。
3、本发明的曝气头设置成一端封闭的长筒型曝气头，侧壁上还设置若干曝气孔，这样可以增大气体与污水的接触面积，进一步的提高污水处理的效率，使得污泥得到充分的生化反应。
4、本发明在吸气管顶端设置球形进风百叶窗，是为了防止有灰尘或者其他异物被吸进吸气管，阻塞吸气管的正常运行。
5、本发明将混合室安装在立柱的顶端，避免污水对混合室的腐蚀，保证设备的正常运行。
