申请日2013.12.03
公开(公告)日2014.04.23
IPC分类号A01C1/00
摘要
本实用新型公开了一种托玛琳石水处理种子种苗设备，包括机箱、恒温机和泵体;所述机箱由外壳和内壳构成;所述内壳下部设置有活动隔板;所述外壳和内壳之间设置有保温层;所述保温层内环绕有两根恒温管;所述恒温管通过三头式弯管与恒温机连接;所述内壳底部设置有多个托玛琳石装置;所述机箱前后两侧下方设置有进水管和出水管;所述进水管与泵体连接;所述机箱上端设置有观察翻盖;该托玛琳石水处理种子种苗设备使托玛琳石装置和托玛琳石过滤装置及时和有效的改变水含杂质较多水质不会去除能有效杀菌的氯，反而具有安定氯的作用;并且通过活动隔板可以让管理人员可以快捷的进行清洗，降低劳动强度;具有温控功能的托玛琳石水处理种子种苗设备。
权利要求书

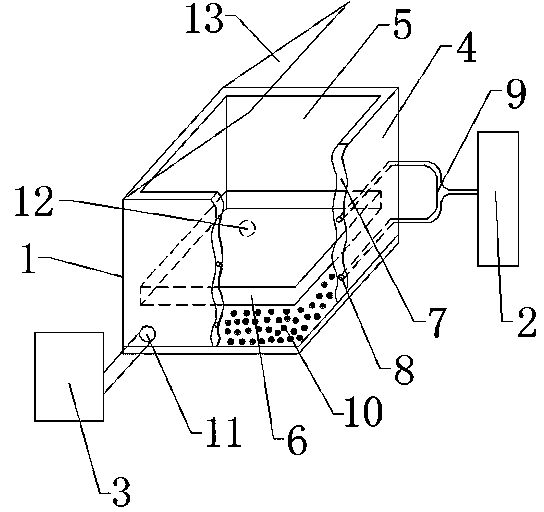

1.一种托玛琳石水处理种子种苗设备，包括机箱(1)、恒温机(2)和泵体(3);其特征在于：所述机箱(1)由外壳(4)和内壳(5)构成;所述内壳(5)下部设置有活动隔板(6);所述外壳(4)和内壳(5)之间设置有保温层(7);所述保温层(7)内环绕有两根恒温管(8);所述恒温管(8)通过三头式弯管(9)与恒温机(2)连接;所述内壳(5)底部设置有多个托玛琳石装置(10);所述机箱(1)前后两侧下方设置有进水管(11)和出水管(12);所述进水管(11)与泵体(3)连接;所述机箱(1)上端设置有观察翻盖(13)。
2.根据权利要求1所述的托玛琳石水处理种子种苗设备，其特征在于：所述托玛琳石装置(10)包括托玛琳石颗粒。
3.根据权利要求1所述的托玛琳石水处理种子种苗设备，其特征在于：所述进水管(11)和出水管(12)均设置托玛琳石过滤装置。
4.根据权利要求1所述的托玛琳石水处理种子种苗设备，其特征在于：所述活动隔板(6)包括种苗槽、移动装置和调控装置。
说明书
托玛琳石水处理种子种苗设备
技术领域
本实用新型涉及一种托玛琳石水处理种子种苗设备。
背景技术
目前，对农作物、花卉和林木等植物种子、种苗种植前采用物理处理方法进行处理，以杀灭所携带的病毒有害成分，提高种子、种苗质量，达到种植增产、品质提高的目的。在现有技术中的种子种苗设备中恒温性非常的差、不能保证恒温管是否有效的加热和控制。另外，管理人员必须经常清洗，劳动强度大且影响过滤效率。而且水含杂质较多，不能及时的进行处理，导致种子种苗的效率大大降低。
实用新型内容
(一)要解决的技术问题
为解决上述问题，本实用新型提出了一种整体结构简单、使用方便、温控性好、清洗快捷，具有水质处理的托玛琳石水处理种子种苗设备。
(二)技术方案
本实用新型的托玛琳石水处理种子种苗设备，包括机箱、恒温机和泵体;所述机箱由外壳和内壳构成;所述内壳下部设置有活动隔板;所述外壳和内壳之间设置有保温层;所述保温层内环绕有两根恒温管;所述恒温管通过三头式弯管与恒温机连接;所述内壳底部设置有多个托玛琳石装置;所述机箱前后两侧下方设置有进水管和出水管;所述进水管与泵体连接;所述机箱上端设置有观察翻盖。
进一步地，所述托玛琳石装置包括托玛琳石颗粒。
进一步地，所述进水管和出水管均设置托玛琳石过滤装置。
进一步地，所述活动隔板包括种苗槽、移动装置和调控装置。
(三)有益效果
本实用新型与现有技术相比较，其具有以下有益效果：
本实用新型的托玛琳石水处理种子种苗设备：通过托玛琳石装置和托玛琳石过滤装置及时和有效的改变水含杂质较多水质不会去除能有效杀菌的氯，反而具有安定氯的作用;并且通过活动隔板可以让管理人员可以快捷的进行清洗，降低劳动强度;整体结构简单、使用方便，具有温控功能的托玛琳石水处理种子种苗设备。
