申请日2013.12.04
公开(公告)日2014.05.28
IPC分类号E03C1/12
摘要
本发明公开了一种通过虹吸出水的污水处理装置，包括储水桶、虹吸管、弹力容器;所述虹吸管一端置于储水桶内，所述虹吸管另一端与用于产生负压的弹力容器的进水口相连;所述弹力容器出水口处设有出水管，并且所述储水桶上端设置有过滤器。本发明使生活污水在二次使用时更加方便。此外，由于其不用手来控制，因此可避免因手部污染而再次洗手，节水效果显著。
权利要求书

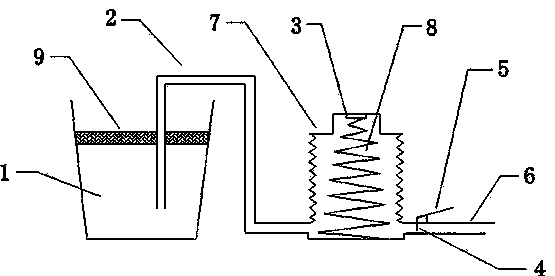

1.通过虹吸出水的污水处理装置，其特征在于：包括储水桶(1)、虹吸管(2)、弹力容器(7);所述虹吸管(2)一端置于储水桶(1)内，所述虹吸管(2)另一端与用于产生负压的弹力容器(7)的进水口相连;所述弹力容器(7)出水口处设有出水管(6),所述储水桶(1)上端设置有过滤器(9)。
2.根据权利要求1所述的通过虹吸出水的污水处理装置，其特征在于：所述出水管(6)上设有水阀(4)。
3.根据权利要求2所述的通过虹吸出水的污水处理装置，其特征在于：所述水阀(4)与脚踏开关(5)相连。
4.根据权利要求1所述的通过虹吸出水的污水处理装置，其特征在于：所述弹力容器(7)内设有张力弹簧(8)。
说明书
通过虹吸出水的污水处理装置
技术领域
本发明涉及一种通过虹吸出水的污水处理装置。
背景技术
我国是世界上最缺水的国家之一，淡水资源总量居世界第6位，但人均淡水资源仅为世界人均水平的四分之一，水资源已成为我国最严重的资源问题之一。如何充分节约利用水资源已引起人们的广泛关注。在日常生活中，由于受传统卫生设施的结构限制，用于洗菜、淘米、洗刷等的生活用水，都在用后一次性排放掉，直接倒入水槽经下水道排放，未进行有效再利用，浪费严重。
发明内容
为了克服现有技术的不足，本发明提供一种通过虹吸出水的污水处理装置。
本发明解决其技术问题所采用的技术方案是：
通过虹吸出水的污水处理装置，包括储水桶、虹吸管、弹力容器;所述虹吸管一端置于储水桶内，所述虹吸管另一端与用于产生负压的弹力容器的进水口相连;所述弹力容器出水口处设有出水管,所述储水桶上端设置有过滤器。
所述出水管上设有水阀。
所述水阀与脚踏开关相连。
所述弹力容器内设有张力弹簧。
本发明的有益效果是：本发明使生活污水在二次使用时更加方便。此外，由于其不用手来控制，因此可避免因手部污染而再次洗手，节水效果显著。
