申请日2013.12.04
公开(公告)日2014.05.07
IPC分类号C02F1/461; C02F9/14
摘要
本实用新型公开了一种垃圾渗滤液尾水的深度处理装置，属于废水处理装置领域。它包括水泵、流量计、电解槽和反硝化池，还包括硝化池，所述的水泵、电解槽、反硝化池和硝化池依次通过管道连接，所述水泵与电解槽连接的管道上设置有流量计;所述电解槽的内部设有若干组电极板，电极板通过电源供电;所述反硝化池内设有填料，顶端为密闭式，且侧壁上设有用于清理的清洁孔，反硝化池采用混凝土结构。本实用新型采用反硝化池与硝化池的组合，可有效降解尾水中的有机物、氨氮和总氮，尤其是可以高效脱除总氮，结合电解处理提高尾的可生化性，同时竹丝填料为生化反应提供了碳源，极大地提高了反硝化反应与硝化反应的效率。
权利要求书

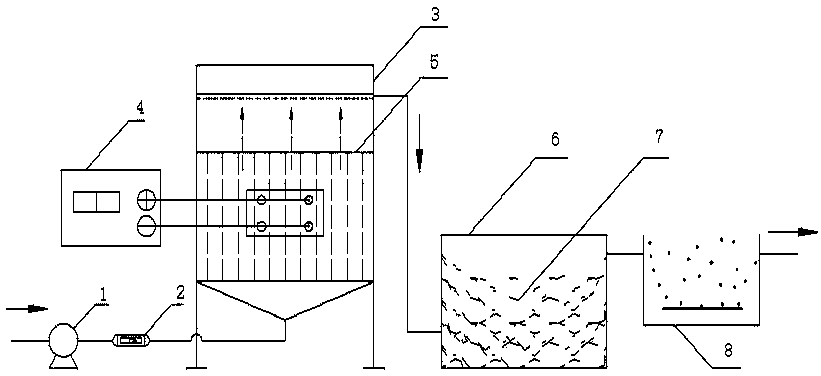

1.一种垃圾渗滤液尾水的深度处理装置，它包括水泵(1)、流量计(2)、电解槽(3)和反硝化池(6)，其特征在于，还包括硝化池(8)，所述的水泵(1)、电解槽(3)、反硝化池(6)和硝化池(8)依次通过管道连接，所述水泵(1)与电解槽(3)连接的管道上设置有流量计(2);所述电解槽(3)的内部设有若干组电极板(5)，电极板(5)通过电源(4)供电;所述反硝化池(6)内设有填料(7)，顶端为密闭式，且侧壁上设有用于清理的清洁孔，反硝化池(6)采用混凝土结构。
2.根据权利要求书1所述的一种垃圾渗滤液尾水的深度处理装置，其特征在于，所述电极板(5)的材料为钛基摻硼金刚石、贵金属或石墨中的一种。
3.根据权利要求书1或2所述的一种垃圾渗滤液尾水的深度处理装置，其特征在于，所述填料(7)为竹丝填料。
4.根据权利要求书2所述的一种垃圾渗滤液尾水的深度处理装置，其特征在于，所述硝化池(8)的底部设置有曝气装置。
5.根据权利要求书1或2所述的一种垃圾渗滤液尾水的深度处理装置，其特征在于，所述电极板(5)有1-4组。
说明书
一种垃圾渗滤液尾水的深度处理装置
技术领域
本实用新型属于废水处理装置领域，更具体地说，涉及一种垃圾渗滤液尾水的处理设备。
背景技术
面对日益严峻的水资源短缺问题，全世界都在积极探索新途径以获取足够的回用水源，其中，垃圾渗滤液是潜在的回用水源之一。但是垃圾渗滤液是一种成分复杂的高浓度有机废水，生物降解难，同时垃圾渗滤液中含有高浓度氨氮、有机物、高固体含量、高含盐量，处理难度大。
目前，垃圾渗滤液的典型处理技术为生化处理+膜处理工艺，对垃圾渗滤液的处理效果较好。如中国专利公开号CN101891336A，公开日2010年11月24日，公开了一种垃圾卫生填埋场渗滤液的处理系统和方法，该系统是由调节池、升流式厌氧反应池、缺氧与好氧生化反应池、二沉池、混凝沉淀池、浸没式超滤系统、纳滤系统、高级氧化系统依次连接而成，该系统长期运行稳定、处理成本低于二级碟管式反渗透膜工艺。又如中国专利公开号CN202576114U，授权公告日2012年12月5日，公开了一种正渗透和反渗透相组合的垃圾渗滤液处理装置，该装置采用了正渗透(FO)技术和反渗透(RO)技术相结合，两种技术相辅相成，能够高效地处理垃圾渗滤液，同时大大降低了吨水能耗。但是，其上述现有渗滤液尾水处理工艺的不足之处在于，处理后的尾水依然很难达标排放，尤其是总氮，而相应的深度处理则较为困难，一方面是由于垃圾渗滤液处理后尾水的B/C低，可生化性差。另一方面则是由于尾水中的总氮高，脱氮困难。因此寻求一种更为经济有效的垃圾渗滤液尾水的深度处理方法，具有非常现实的社会效益、经济效益和环境效益。
发明内容
1. 要解决的问题
针对现有技术中存在的渗滤液尾水难以达到排放标准的问题，本实用新型提供了一种垃圾渗滤液尾水的深度处理装置，该装置可有效去除垃圾渗滤液尾水中的污染物，使之达标排放，处理效果好、操作维护简单，且便于大面积推广应用。
2. 技术方案
本实用新型的目的通过以下技术方案实现：
一种垃圾渗滤液尾水的深度处理装置，它包括水泵、流量计、电解槽和反硝化池，还包括硝化池，所述的水泵、电解槽、反硝化池和硝化池依次通过管道连接，所述水泵与电解槽连接的管道上设置有流量计;所述电解槽的内部设有若干组电极板，电极板通过电源供电;所述反硝化池内设有填料，顶端为密闭式，且侧壁上设有用于清理的清洁孔，反硝化池采用混凝土结构。
优选地，所述电极板的材料为钛基摻硼金刚石、贵金属或石墨中的一种。
优选地，所述填料为竹丝填料。竹丝填料是一种缓释碳源，能为生化反应提供碳源。
优选地，所述硝化池的底部设置有曝气装置。
优选地，所述电极板有1-4组。
3. 有益效果
相比于现有技术，本实用新型具有以下有益效果：
(1)采用本实用新型的装置，待处理垃圾渗滤液尾水通过水泵抽送到电解槽，流量计可控制流速，在电解槽内，电极表面发生化学反应氧化或还原污水中的各类污染物质，可有效提高尾水的可生化性，提高B/C，为后续有机物的去除以及脱氮提供了条件;
(2)经电解处理过的水通过反硝化池，反硝化池内填充有作为缓释碳源的竹丝。竹丝是一种天然纤维素，具有比表面积大、孔隙率大、生物亲和性佳、价格低廉、材料易得等诸多优点，极具工程实践性，适于推广使用;
(3)本实用新型采用反硝化池与硝化池的组合，可有效降解尾水中的有机物、氨氮和总氮，尤其是可以高效脱除总氮，结合电解处理提高尾的可生化性，同时竹丝填料为生化反应提供了碳源，极大地提高了反硝化反应与硝化反应的效率。
