申请日2013.12.03
公开(公告)日2014.03.26
IPC分类号C02F1/72; C02F9/14
摘要
一种结合空化氧化法与活性污泥法的联合污水处理系统，包括：一过滤格栅的出水口连接一次沉淀池的进水口;该一次沉淀池的出水口连接一次空化处理池的进水口;该一次空化处理池的出水口通过第二闸门连接曝气池的进水口;曝气池的出水口连接二次沉淀池的进水口;二次沉淀池的出水口连接二次空化处理池的进水口;一次空化处理池通过第一水泵与第一空化反应装置相连接形成循环;二次空化处理池通过第二水泵与第二空化反应装置相连接形成循环。本发明还公开了利用上述系统进行污水处理的方法。本发明可大幅降低污水排放限值，减少剩余活性污泥产量，满足日益提高的环保要求和节约污泥处置成本。
权利要求书
1.一种结合空化氧化法与活性污泥法的联合污水处理系统，包括：
一过滤格栅的出水口连接一次沉淀池的进水口;
该一次沉淀池的出水口连接一次空化处理池的进水口;
该一次空化处理池的出水口通过第二闸门连接曝气池的进水口;
曝气池的出水口连接二次沉淀池的进水口;
二次沉淀池的出水口连接二次空化处理池的进水口;
其中：
一次空化处理池通过第一水泵与第一空化反应装置相连接形成循环;
二次空化处理池通过第二水泵与第二空化反应装置相连接形成循环。
2.如权利要求1所述的结合空化氧化法与活性污泥法的联合污水处 理系统，其中，一次空化处理池的出水口设有第一闸门，通过该第一闸门 将一次空化处理液回流至一次空化处理池内。
3.如权利要求1所述的结合空化氧化法与活性污泥法的联合污水处 理系统，其中，二次空化处理池的出水口设有第三闸门和第四闸门，通过 该第三闸门将二次空化处理液回流至二次空化处理池内。
4.利用权利要求1所述结合空化氧化法与活性污泥法的联合污水处 理系统进行污水处理的方法，其过程是：
1)污水依靠格栅的拦截作用去除液体中的大块悬浮物，然后进入一 次沉淀池，在一次沉淀池中污水经过沉淀作用，除去液体中尺寸细小的悬 浮物和砂粒，形成的初次污泥被排除，经过沉淀作用后的污水进入一次空 化处理池;
2)在一次空化处理池中，第一水泵从一次空化处理池中抽取污水， 并送入第一空化反应装置内，污水流经第一空化反应装置时由于结构的限 流作用，产生空化现象，并且同时完成有机污染物的空化氧化过程，COD 和BOD5浓度得到降低;经过空化氧化降解作用后的污水回到一次空化处 理池，以此循环;
3)经过一次空化处理池处理后的污水，一部分重新回流到一次空化 处理池进行再处理，剩余污水流入曝气池进行生物降解处理;
4)经过曝气池生物降解作用后的污水进入二次沉淀池进行泥水分离 后进入二次空化处理池;分离出的污泥中一部分回流到曝气池内，以维持 曝气池内的活性污泥浓度，其余污泥被排除;
5)在二次空化处理池中，第二水泵从二次空化处理池中抽取污水， 并送入第二空化反应装置内，污水流经第二空化反应装置时由于结构的限 流作用，产生空化现象，并且同时完成有机污染物的空化氧化过程，COD 和BOD5浓度得到降低;经过空化氧化降解作用后的污水回到二次空化处 理池，以此循环;
6)经过二次空化处理池处理后的污水，一部分重新回流到二次空化 处理池进行再处理，剩余污水排除。
5.根据权利要求5所述的污水处理方法，其中，污水在一次空化处 理池内和二次空化处理池内的停留时间由污水处理量和水泵的流量决定。
6.根据权利要求5所述的污水处理方法，其中，第一水泵和第二水 泵内部作防腐处理，且出口压力维持在4.0bar以上。
7.根据权利要求5所述的污水处理方法，其中，污水流过第一空化 反应装置和第二空化反应装置的流速不低于20米/秒。
8.根据权利要求5所述的污水处理方法，其中，回流的一次空化处 理液与进入曝气池的污水量比例可通过第一闸门和第二闸门进行控制，以 调节进入曝气池污水的COD和BOD5浓度。
9.根据权利要求5所述的污水处理方法，其中，回流的二次空化处 理液与最终排放污水量之间的比例可通过第三闸门和第四闸门进行控制， 以调节最终排放污水的COD和BOD5浓度。
说明书
结合空化氧化法与活性污泥法的联合污水处理系统和方法
技术领域
本发明属于污水处理领域，具体地涉及一种结合空化氧化法与活性污 泥法的联合污水处理系统。
本发明还涉及利用上述系统进行污水处理的方法。
背景技术
水是社会经济可持续发展的重要因素之一。随着城市规模的不断扩 大和人口的增加，社会经济不断发展，污水排放量与日俱增，水污染问 题已对人类生存和社会发展构成了严重威胁，而城市污水已成为制约城 市可持续发展的主要原因之一。目前，国内外城市污水处理普遍采用一 级处理和二级处理相结合的传统方法。一级处理采用物理方法，主要通 过格栅拦截、沉淀等手段去除废水中大块悬浮物和砂粒等物质。二级处 理则采用活性污泥法，主要通过微生物的生命运动等手段来去除废水中 的悬浮性，溶解性有机物以及氮、磷等营养盐。
单一的活性污泥法处理工艺的优势在于降解污水中的可溶性易降解 有机物(BOD5)，而对于难降解有机污染物主要依靠吸附作用去除，效 果不甚理想。随着工业的迅速发展，水中有害的人工合成化学物质和难 降解有机物逐年增多，单一的活性污泥法处理工艺已经无法满足日益提 高的环保要求。另一方面，活性污泥法在处理污水的同时会产生大量剩余 污泥，其体积约为处理污水体积的0.3%～0.5%，处置这些剩余污泥的成本 非常高昂，约占污水处理厂运行费用的25%～65%。欧洲国家每年用于处 理剩余污泥的费用折合成人民币高达28亿元。此外，大量的城市污泥产 生，引发了环境的二次污染，已成为城市污水处理行业的瓶颈。
鉴于活性污泥法面临的问题，世界各国都在研发一些新的污水处理技 术与工艺，如水解法、光催化氧化法、空化氧化法等。
水解法酸碱消耗量大，水解后进一步稀释需要消耗大量水资源，而光 催化氧化法虽然氧化效率较高，但药剂费用高、反应装置复杂，且易引起 二次污染。空化氧化法仅可有效去除许多难降解物质和有毒物质，而且具 有无二次污染、反应装置简单等诸多优点，是近年来比较受关注的新型水 处理方法。
空化现象是指当液体内部局部压力降低至液体温度对应的饱和蒸气 压时，在液体中或液固界面上蒸汽或气体空穴(空化泡)形成、生长及溃 灭的过程。科学研究表明，空化泡急速溃灭瞬间在液体介质中会形成局部 高温高压环境(104K量级的高温和105bar量级的高压)，并伴有强烈冲 击波和高速射流。空化泡内部的水蒸汽在高温、高压下发生裂解反应，产 生高活化性的羟自由基·OH和强氧化剂H2O2：
H2O→·OH+·H
·OH+·OH→H2O2
空化泡溃灭所形成的射流使这些自由基和氧化剂进入液相与液体充 分混合，从而与液体中的难降解有机污染物发生氧化反应，实现污水处理。 空化泡溃灭形成的强大剪切力也可使大分子主链上的碳键断裂以及破坏 微生物细胞壁，从而达到降解高分子和使微生物失活的作用，实现水质 的净化。
目前，关于利用空化氧化技术处理污水的装置有很多相关专利申请 (如CN201310290527，CN201310180381，CN201320138508)，但由于 空化氧化技术整体的有机物去除效率还不是很高(50%左右)，仅仅依靠 单一的空化污水处理装置和工艺远远达不到污水处理的排放要求。为此， 本发明提出一种结合空化氧化法和活性污泥法的联合污水处理系统与方 法，该污水处理系统结合了活性污泥法和空化氧化法各自的优点，为降低 污水排放限值和减少活性污泥产量提供了一条切实可行的途径。
发明内容
本发明的目的在于提供一种结合空化氧化法与活性污泥法的联合污 水处理系统。
本发明的又一目的在于提供一种利用上述系统进行污水处理的方法。

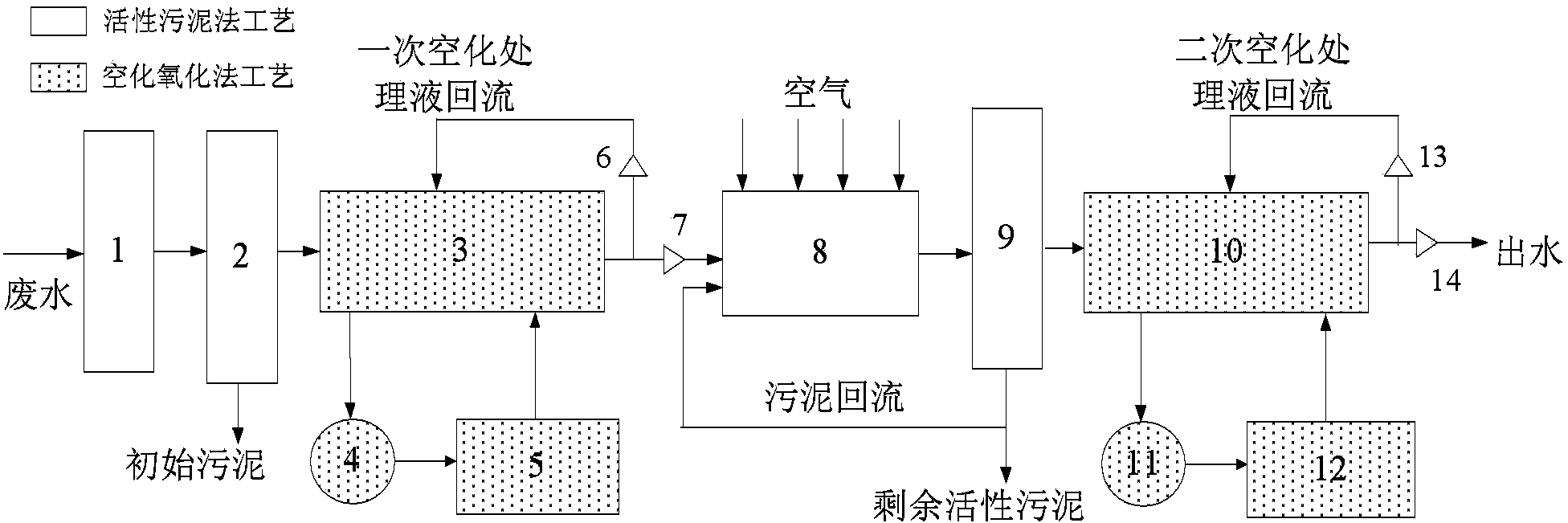

为实现上述目的，本发明提供的结合空化氧化法与活性污泥法的联合 污水处理系统，包括：
一过滤格栅的出水口连接一次沉淀池的进水口;
该一次沉淀池的出水口连接一次空化处理池的进水口;
该一次空化处理池的出水口通过第二闸门连接曝气池的进水口;
曝气池的出水口连接二次沉淀池的进水口;
二次沉淀池的出水口连接二次空化处理池的进水口;
其中：
一次空化处理池通过第一水泵与第一空化反应装置相连接形成循环;
二次空化处理池通过第二水泵与第二空化反应装置相连接形成循环。
所述的结合空化氧化法与活性污泥法的联合污水处理系统，其中，一 次空化处理池的出水口设有第一闸门，通过该第一闸门将一次空化处理液 回流至一次空化处理池内。
所述的结合空化氧化法与活性污泥法的联合污水处理系统，其中，二 次空化处理池的出水口设有第三闸门和第四闸门，通过该第三闸门将二次 空化处理液回流至二次空化处理池内。
所述的结合空化氧化法与活性污泥法的联合污水处理系统，其中，一 次沉淀池和二次沉淀池设有排泥口。
本发明提供的利用上述结合空化氧化法与活性污泥法的联合污水处 理系统进行污水处理的方法，其过程是：
1)污水依靠格栅的拦截作用去除液体中的大块悬浮物，然后进入一 次沉淀池，在一次沉淀池中污水经过沉淀作用，除去液体中尺寸细小的悬 浮物和砂粒，形成的初次污泥被排除，经过沉淀作用后的污水进入一次空 化处理池;
2)在一次空化处理池中，第一水泵从一次空化处理池中抽取污水， 并送入第一空化反应装置内，污水流经第一空化反应装置时由于结构的限 流作用，产生空化现象，并且同时完成有机污染物的空化氧化过程，COD 和BOD5浓度得到降低;经过空化氧化降解作用后的污水回到一次空化处 理池，以此循环;
3)经过一次空化处理池处理后的污水，一部分重新回流到一次空化 处理池进行再处理，剩余污水流入曝气池进行生物降解处理;
4)经过曝气池生物降解作用后的污水进入二次沉淀池进行泥水分离 后进入二次空化处理池;分离出的污泥中一部分回流到曝气池内，以维持 曝气池内的活性污泥浓度，其余污泥被排除;
5)在二次空化处理池中，第二水泵从二次空化处理池中抽取污水， 并送入第二空化反应装置内，污水流经第二空化反应装置时由于结构的限 流作用，产生空化现象，并且同时完成有机污染物的空化氧化过程，COD 和BOD5浓度得到降低;经过空化氧化降解作用后的污水回到二次空化处 理池，以此循环;
6)经过二次空化处理池处理后的污水，一部分重新回流到二次空化 处理池进行再处理，剩余污水排除。
所述的污水处理方法，其中，污水在一次空化处理池内和二次空化处 理池内的停留时间由污水处理量和水泵的流量决定。
所述的污水处理方法，其中，第一水泵和第二水泵内部作防腐处理， 且出口压力维持在4.0bar以上。
所述的污水处理方法，其中，污水流过第一空化反应装置和第二空化 反应装置的流速不能低于20米/秒。
所述的污水处理方法，其中，回流的一次空化处理液与进入曝气池的 污水量比例可通过第一闸门和第二闸门进行控制，以调节进入曝气池污水 的COD和BOD5浓度。
所述的污水处理方法，其中，回流的二次空化处理液与最终排放污水 量之间的比例可通过第三闸门和第四闸门进行控制，以调节最终排放污水 的COD和BOD5浓度。
