申请日2013.12.03
公开(公告)日2014.02.26
IPC分类号C02F9/14
摘要
本发明公开了本发明所述的一体化医院综合污水处理装置，包括进水口、格栅渠、调节池、水解酸化池、两级生物接触氧化池、沉淀池、消毒池、设备房、污泥消化池、发生器以及排放口，所述的调节池、水解酸化池、两级生物接触氧化池、沉淀池、消毒池依次相连;设备房内设有回旋鼓风机，并通过管道伸入水解酸化池、两级生物接触氧化池、沉淀池、消毒池以及污泥消化池内，消毒池通过管道与发生器相连，发生器的底部设有回旋鼓风机。本发明具有六箱一体化工艺布局紧凑，占地少，节约能耗，操作简单，成本低等特点。
权利要求书

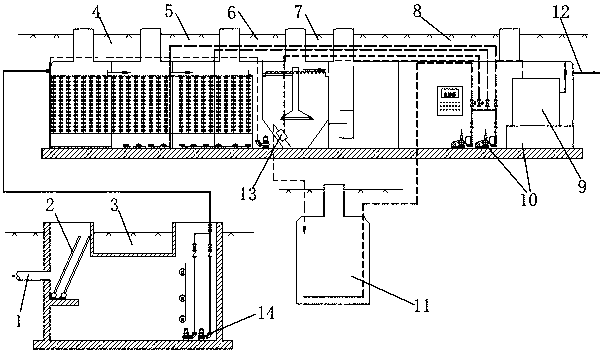

1.一体化医院综合污水处理装置，其特征在于，包括进水口(1)、格栅渠(2)、调节池(3)、水解酸化池(4)、两级生物接触氧化池(5)、沉淀池(6)、消毒池(7)、设备房(8)、污泥消化池(11)、发生器(9)以及排放口(12)，所述的调节池(3)、水解酸化池(4)、两级生物接触氧化池(5)、沉淀池(6)、消毒池(7)依次相连;设备房(8)内设有回旋鼓风机(10)，并通过管道伸入水解酸化池(4)、两级生物接触氧化池(5)、沉淀池(6)、消毒池(7)以及污泥消化池(11)内，消毒池(7)通过管道与发生器(9)相连，发生器(9)的底部设有回旋鼓风机(10)。
2.根据权利要求1所述的一体化医院综合污水处理装置，其特征在于：所述的调节池(3)内设有潜水排污泵(14)。
3.根据权利要求1所述的一体化医院综合污水处理装置，其特征在于：所述的水解酸化池(4)内设有硝化液回流泵。
4.根据权利要求1所述的一体化医院综合污水处理装置，其特征在于：所述的沉淀池(6)内设有污泥提升器(13)。
说明书
一体化医院综合污水处理装置
技术领域
本发明涉及水处理装置领域，具体涉及一体化医院综合污水处理装置。
背景技术
医疗污水主要是医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水，其污水来源及成分十分复杂。医院污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染病人有关的污水，都要进行彻底 处理与消毒。
非典疫情对现行公共卫生体系提出挑战，让人们认识到，对医疗污水不能在等闲视之，对医疗污水处理这种特殊敏感设施应从传统浓度控制转向风险控制。严格医疗污水排放的呼声在医疗界和环保界都越来越高。因此我们迫切需要一种工艺先进、处理彻底、经济实用的处理技术，以达到医疗污水的无害排放。
发明内容
本发明的目的在于针对现有技术的不足提供一种布局紧凑、节约能源、操作简便的一体化医院综合污水处理装置。
本发明所述的一体化医院综合污水处理装置，包括进水口、格栅渠、调节池、水解酸化池、两级生物接触氧化池、沉淀池、消毒池、设备房、污泥消化池、发生器以及排放口，所述的调节池、水解酸化池、两级生物接触氧化池、沉淀池、消毒池依次相连;设备房内设有回旋鼓风机，并通过管道伸入水解酸化池、两级生物接触氧化池、沉淀池、消毒池以及污泥消化池内，消毒池通过管道与发生器相连，发生器的底部设有回旋鼓风机。
进一步改进，所述的调节池内设有潜水排污泵。
进一步改进，所述的水解酸化池内设有硝化液回流泵。
再进一步改进，所述的沉淀池内设有污泥提升器。
本发明有益效果在于：
1、环境效益:医疗废水处理工艺的建设，使有毒、有害污水达到无害化、无污染排放，避免了医疗废水对地下水资源 及周边环境的污染，杜绝了水中病菌的蔓延和传播，保障了人民身体健康，改善了生态环境。
社会效益：医疗废水的无害化处理，彻底去除了其污染性，社会影响大，社会效益显著，并可为附近地方的开发创造有利的条件。
