申请日2014.01.02
公开(公告)日2014.04.30
IPC分类号C02F11/00; C02F11/12; C02F11/02
摘要
本发明公开了一种三段式污泥处理用传送装置，包括污泥池，还包括第一传送带，第二传送带以及第三传送带，所述第一传送带、第二传送带以及第三传送带均设置在支架上，每个所述传送带首尾两端均设置同步转向轴;所述污泥池与所述第一传送带之间设置一污泥管道，在所述第一传送带上固定设置除臭与消毒装置，所述第二传送带的传送带下面设置气体发生装置，所述第三传送带的传送带下部设置烘干装置，采用本发明技术方案的有益效果是：处理效率高，处理用时间短，处理效果好，节省成本，资源再利用效率高，处理步骤得到简化。
权利要求书

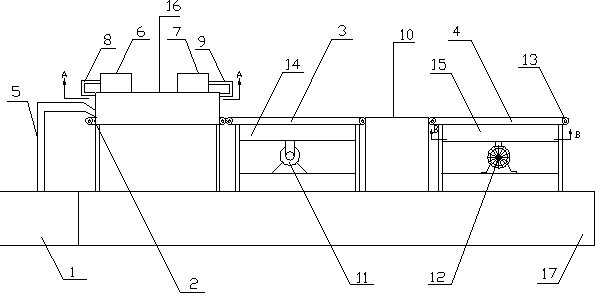

1.三段式污泥处理用传送装置，包括污泥池(1)，其特征在于：还包括第一传送带(2)，第二传送带(3)以及第三传送带(4)，所述第一传送带(2)、第二传送带(3)以及第三传送带(4)均设置在支架上，每个所述传送带首尾两端均设置同步转向轴(13);所述污泥池(1)与所述第一传送带(2)之间设置一污泥管道(5)，在所述第一传送带(2)上固定设置除臭与消毒装置，所述第二传送带(3)的传送带下面设置气体发生装置，所述第三传送带(4)的传送带下部设置烘干装置。
2.根据权利要求1所述的三段式污泥处理用传送装置，其特征在于：所述除臭与消毒装置包括密闭壳体(16)，除臭剂储存箱(6)，消毒液储存箱(7)，除臭管(8)以及消毒管(9);所述密闭壳体(16)两端与所述第一传送带(2)的首、尾端固定焊接，且所述除臭剂储存箱(6)与所述消毒液储存箱(7)分别位于所述密闭壳体(16)的上端面的两端部。
3.根据权利要求2所述的三段式污泥处理用传送装置，其特征在于：所述除臭管(8)一端与所述除臭剂储存箱(6)连接，另一端穿过所述密闭壳体(16)的一端面且延伸至另一端面;所述消毒管(9)的起始端对应所述除臭管(8)的结尾端;位于所述密闭壳体(16)内部的那段所述除臭管(8)与所述消毒管(9)均固定卡接在所述密闭壳体(16)的顶盖上，且两者管体上均设置若干小孔。
4.根据权利要求1所述的三段式污泥处理用传送装置，其特征在于：所述气体发生装置包括增氧泵(11)、氧气槽(14);所述增氧机(11)架设在所述第二传送带(3)的两支架腿之间，所述增氧机(11)通过出气管与所述氧气槽(14)贯通连接，所述氧气槽(14)固定设置在所述第二传送带(3)的传送带底部。
5.根据权利要求1所述的三段式污泥处理用传送装置，其特征在于：所述烘干装置由暖风机(12)，暖风槽(15)以及暖风管(19)组成，所述暖风机(12)架设在所述第三传送带(4)的两支架腿之间，所述暖风槽(15)固定设置在所述第三传送带(4)的传送带底部，在所述暖风槽(15)内设置一暖风管(19)。
6.根据权利要求1所述的三段式污泥处理用传送装置，其特征在于：在所述第一传送带(2)，第二传送带(3)以及第三传送带(4)底部设置一方形蓄水池(17)，贯穿传送带始末，在三个传送带上方且沿着传送带运作的方向设置一水管(18)，所述水管(18)的两端分别插进所述蓄水池(17)，所述水管(18)上开有一排出水孔。
7.根据权利要求1所述的三段式污泥处理用传送装置，其特征在于：所述第一传送带(2)采用丙纶滤布，所述第二传送带(3)采用透气管带，所述第三传送带(4)采用聚酯网带，且在每个传送带上配有电机，带动传送带传动。
8.根据权利要求1所述的三段式污泥处理用传送装置，其特征在于：在所述第二传送带(3)与所述第三传送带(4)之间设置一离心脱水机(10)。
说明书
三段式污泥处理用传送装置
技术领域
本发明属于工业用传送带领域，具体涉及三段式污泥处理用传送装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的废弃水。污水主要有生活污水，工业废水和初期雨水，病原体污染物， 耗氧污染物，植物营养物，有毒污染物。
因为污水中存在较多有害物质，故在其排进江河湖泊之前需要对大量污水进行处理，经过严格处理且达到排放标准的水质才可以排放，污水处理过后随之产生的就是较大体积的污泥，污泥首先经过重力浓缩脱水后，水分含水量还在94—96%，仍为流体状态，还是不便于收集运输与处理，所以需要对污泥进行除臭与消毒、好氧消化以及干化等三个阶段的处理，这样处理的污泥其体积小，污泥干燥，便于运输与管理。
但是，目前由于污水的比重越来越高，单纯靠传统的先沉淀，再抽出消毒与除臭，接着再沉淀，抽出，好氧消化，离心脱水以及自然风干，这种污泥处理技术大大降低了污泥处理效率，使得污水处理过后的污泥大量堆积，来不及处理，造成对环境的又一次污染。
发明内容
针对目前存在的上述问题，本发明提供一种污泥处理效率高，处理时间短，处理效果好，节约成本的三段式污泥处理用传送装置。
为了实现上述目的，本发明所采用的技术方案如下：
三段式污泥处理用传送装置，包括污泥池，还包括第一传送带，第二传送带以及第三传送带，所述第一传送带、第二传送带以及第三传送带均设置在支架上，每个所述传送带首尾两端均设置同步转向轴;所述污泥池与所述第一传送带之间设置一污泥管道，在所述第一传送带上固定设置除臭与消毒装置，所述第二传送带的传送带下面设置气体发生装置，所述第三传送带的传送带下部设置烘干装置。
本发明的进一步改进在于：所述除臭与消毒装置包括密闭壳体，除臭剂储存箱，消毒液储存箱，除臭管以及消毒管;所述密闭壳体两端与所述第一传送带的首尾端固定焊接，且所述除臭剂储存箱与所述消毒液储存箱分别位于所述密闭壳体的上端面的两端部。
本发明的进一步改进在于：所述除臭管一端与所述除臭剂储存箱连接，另一端穿过所述密闭壳体的一端面且延伸至另一端面;所述消毒管的起始端对应所述除臭管的结尾端;位于所述密闭壳体内部的那段所述除臭管与所述消毒管均固定卡接在所述密闭壳体的顶盖上，且两者管体上均设置若干小孔。
本发明的进一步改进在于：所述气体发生装置包括增氧泵、氧气槽;所述增氧机架设在所述第二传送带的两支架腿之间，所述增氧机通过出气管与所述氧气槽贯通连接，所述氧气槽固定设置在所述第二传送带的传送带底部。
本发明的进一步改进在于：所述烘干装置由暖风机，暖风槽以及暖风管组成，所述暖风机架设在所述第三传送带的两支架腿之间，所述暖风槽固定设置在所述第三传送带的传送带底部，在所述暖风槽内设置一暖风管。
本发明的进一步改进在于：在所述第一传送带，第二传送带以及第三传送带底部设置一方形蓄水池，贯穿传送带始末，在三个传送带上方且沿着传送带运作的方向设置一水管，所述水管的两端分别插进所述蓄水池，所述水管上开有一排出水孔。
本发明的进一步改进在于：所述第一传送带采用丙纶滤布，所述第二传送带采用透气管带，所述第三传送带采用聚酯网带，且在每个传送带上配有电机，带动传送带传动。
本发明的进一步改进在于：在所述第二传送带与所述第三传送带之间设置一离心脱水机。
本发明的原理及有益效果是：设置三段式污泥处理用传送带，从根本上解决污泥处理效率低，处理效果差以及耗费时间长的问题，三个不同材质的传送带同时运作，一次对污泥进行除臭与消毒，好氧消化以及干化的处理，均在传送带上进行，整个过程无需将污泥另外搁置进行下一道工序的处理，一体式污泥处理简化了操作程序，首先，经过沉淀的污泥通过泵体抽到第一传送带上，通过除臭管与消毒管向污泥表面喷洒除臭剂与消毒液，污泥在第一传送带上缓慢前行的同时达到除臭消毒的效果，其次，污泥直接转运到第二传送带上，对污泥进行好氧消化，将污泥中的有害物质降解，通过第二传送带底部的增氧泵向氧气槽中输送大量氧气，外加污泥表面吸收的自然空气对污泥进行全方位好氧消化，有毒有害物质降解较快;再次，对污泥进行干化处理，在干化处理前可对污泥进行离心脱水，离心脱水后的污泥，输送到第三传送带上，通过第三传送带底部设置的暖风机向暖风槽供入大量的暖风，暖风向上渗入污泥内部，对污泥进行烘干;经过这几道传送带一体式处理污泥的步骤，污泥处理的效果、效率均得到提高，而且缩短了整个污泥处理的时间，污泥的处理不会存在积压的现象。
还有，因污泥较粘稠，需要定期清洗传送带，因此在三个传送带下方设置一蓄水池，在三个传送带上方且沿着传送带运作的方向设置一水管，水管的两端分别插进蓄水池，先收集污泥处理过的水，再将水抽进水管，通过水管上的一排出水孔向各个传送带上喷洒水，对各个传送带进行清洗，达到资源循环高效利用，无需外加清洗装置，确保各个传送带不堵塞，节省资源和成本。
