申请日2014.01.02
公开(公告)日2014.06.11
IPC分类号C02F9/04
摘要
本实用新型公开了一种序批式废水处理设备，包括支架，所述的支架上设有阶梯和供人行走的平台;其特征在于：所述的支架上设有至少一个反应罐，所述的反应罐内设有搅拌装置，反应罐底部设有排泥口，所述的反应罐在不同高度设置有多个出水口。本实用新型所述的序批式废水处理设备，具有的有益效果为：由于将在多个反应池进行多个反应的处理工艺在一个反应罐中完成;不同系的电镀废水也可以在同一反应罐处理，整套设备占地面积小，建设快，节省土建、设备等投资;可以处理不同水量、水质的废水，该套设备抗冲击能力强;可以采用智能化控制，且工艺流程短，便于日常的观察与管理，控制、操作简捷。
权利要求书
1.一种序批式废水处理设备，包括支架，所述的支架上设有阶梯和供人行走的平台;其特征在于：所述的支架上设有至少一个反应罐，所述的反应罐内设有搅拌装置，反应罐底部设有排泥口，所述的反应罐在不同高度设置有多个出水口。
2.根据权利要求1所述的一种序批式废水处理设备，其特征在于：所述的反应罐根据处理水量的不同，具有不同的容积。
3.根据权利要求1所述的一种序批式废水处理设备，其特征在于：所述的反应罐包括2种容积。
4.根据权利要求1所述的一种序批式废水处理设备，其特征在于：还包括配药桶和加药泵，所述的配药桶上设有搅拌机。
5.根据权利要求1所述的一种序批式废水处理设备，其特征在于：每个反应罐配有一个配药桶和加药泵，且配药桶、加药泵通过管道与反应罐一一相连。
说明书
一种序批式废水处理设备
技术领域
本实用新型涉及废水处理领域，特别涉及一种序批式废水处理设备。
背景技术
电镀污水的成分非常复杂，除含氰(CN-)污水和酸碱污水外，重金属污水是电镀业潜在危害性极大的污水类别。根据重金属污水中所含重金属元素进行分类，一般可以分为含铬(Cr)污水、含镍(Ni)污水、含镉(Cd)污水、含铜(Cu)污水、含锌(Zn)污水、含金(Au)污水、含银(Ag)污水等。电镀污水的治理在国内外普遍受到重视，研制出多种治理技术，通过将有毒治理为无毒、有害转化为无害、回收贵重金属、水循环使用等措施消除和减少重金属的排放量。
目前大多数企业都采用连续式化学法对电镀废水进行处理，废水处理设备由调节池、加药箱、还原池、中和反应池、pH调节池、絮凝池、斜管沉淀池、厢式压滤机、清水池、气浮反应、活性炭过滤器等组成。尽管连续式化学法取得了一定的效果，但是仍存在一定缺陷：设备投入成本高，工艺流程长，占地面积大，较难管理与控制，出水水质不稳定等。
由于实际水质、水量与设计的偏差，生产废水水量、水质波动大等原因，传统处理设备运行效果往往不理想，改造又耗时费力。电镀废水有好几系，但不会同时排放，每一系都建处理系统太浪费。
发明内容
针对上述问题，本实用新型的目的在于提供一种占地面积小，建设快，节省土建且抗冲击能力强的序批式废水处理设备。

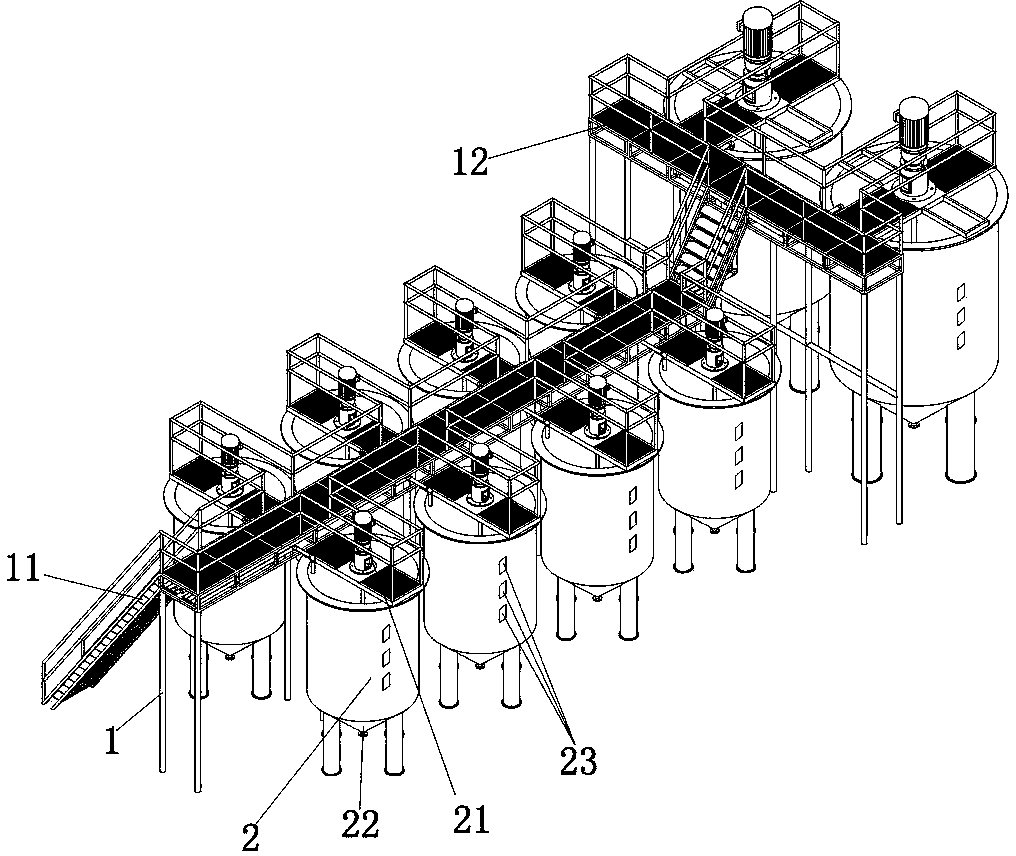

为达到上述目的，本实用新型所提出的技术方案为：一种序批式废水处理设备，包括支架，所述的支架上设有阶梯和供人行走的平台;其特征在于：所述的支架上设有至少一个反应罐，所述的反应罐内设有搅拌装置，反应罐底部设有排泥口，所述的反应罐在不同高度设置有多个出水口。
优选的，所述的反应罐根据处理水量的不同，可以有不同的容积，优选设置2种容积的反应罐。
进一步，还包括配药桶和加药泵，所述的配药桶上设有搅拌机。
优选的，每个反应罐配有一个配药桶和加药泵，且配药桶、加药泵通过管道与反应罐一一相连。
采用上述技术方案，本实用新型所述的序批式废水处理设备，具有的有益效果为：
1) 由于将在多个反应池进行多个反应的处理工艺在一个反应罐中完成;不同系的电镀废水也可以在同一反应罐处理，整套设备占地面积小，建设快，节省土建、设备等投资;
2) 可以处理不同水量、水质的废水，该套设备抗冲击能力强;
3) 可以采用智能化控制，且工艺流程短，便于日常的观察与管理，控制、操作简捷。
