申请日2013.10.18
公开(公告)日2014.04.09
IPC分类号C02F101/18; C02F9/04
摘要
本实用新型涉及一种污水处理装置，尤其是一种氰系废水处理装置。调节池的输出端与一次破氰反应桶连接，一次破氰反应桶的输出端与二次破氰反应桶连接，二次破氰反应桶的输出端与絮凝桶连接，絮凝桶的输出端与重金属回收沉淀桶连接，重金属回收沉淀桶的输出端与碱式氯化去氰桶连接，碱式氯化去氰桶的输出端与废气回收桶连接。上述结构先将氰系废水进行处理，将铜和重金属离子沉淀下来便于回收，然后将含氰的废水置入碱式氯化去氰桶，通过化学反应得到氯化钠、二氧化碳、氮气，二氧化碳与氮气进入废气回收桶，冷凝腔进行降温，二氧化碳常压下会固化，氮气通过降温液化，就能直接搜集回收，如果需要回收二氧化碳，可以加压降温，通过二次加压降温，依次回收二氧化碳和氮气。
权利要求书
1.一种氰系废水处理装置，其特征在于：包括调节池、一次破氰反应桶、二次破氰反应桶、絮凝桶、重金属回收沉淀桶、碱式氯化去氰桶、废气回收桶，调节池的输出端与一次破氰反应桶连接，一次破氰反应桶的输出端与二次破氰反应桶连接，二次破氰反应桶的输出端与絮凝桶连接，絮凝桶的输出端与重金属回收沉淀桶连接，重金属回收沉淀桶的输出端与碱式氯化去氰桶连接，碱式氯化去氰桶的输出端与废气回收桶连接。
2.按照权利要求1所述的氰系废水处理装置，其特征在于：在所述一次破氰反应桶、二次破氰反应桶内均设置搅拌机。
3.按照权利要求1或2所述的氰系废水处理装置，其特征在于：所述废气回收桶包括冷凝腔、回收腔，冷凝腔为锥体，底部开口与回收腔连通。
4.按照权利要求3所述的氰系废水处理装置，其特征在于：所述废气回收桶还包括调节冷凝腔温度的温度调节器，温度调节器固定在所述废气回收桶的侧壁上。
说明书
氰系废水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其是一种氰系废水处 理装置。
背景技术
电镀工厂(或车间)排出的废水和废液，如镀件漂洗水、废 槽液、设备冷却水和冲洗地面水等，其水质因生产工艺而异，有 的含铬，有的含镍或含镉、含氰、含酸、含碱等。废水中的金属 离子有的以简单的阳离子形态存在(如Ni2+、Cu2+等)，有的以酸 根阴离子形式存在。电镀废水多有毒，危害较大。如氰可引起人 畜急性中毒，致死，低浓度长期作用也能造成慢性中毒。镉可使 肾脏发生病变，并会引起痛痛病。六价铬可引起肺癌、肠胃道疾 病和贫血，并会在骨、脾和肝脏内蓄积。因此，电镀废水必须严 格控制，妥善处理。
电镀厂的废水废液组成比较复杂，其中氰系废水中主要污染 物包括CN-、Cu2+、悬浮物以及少量有机污染物，因此在传统的处 理过程中，只有重金属元素沉淀的方法或设备，不涉及到后续的 气体污染的处理和有用气体的搜集。
发明内容
本实用新型的目的在于，提供一种结构合理、环保、可回收 和抑制废气排放的氰系废水处理装置。

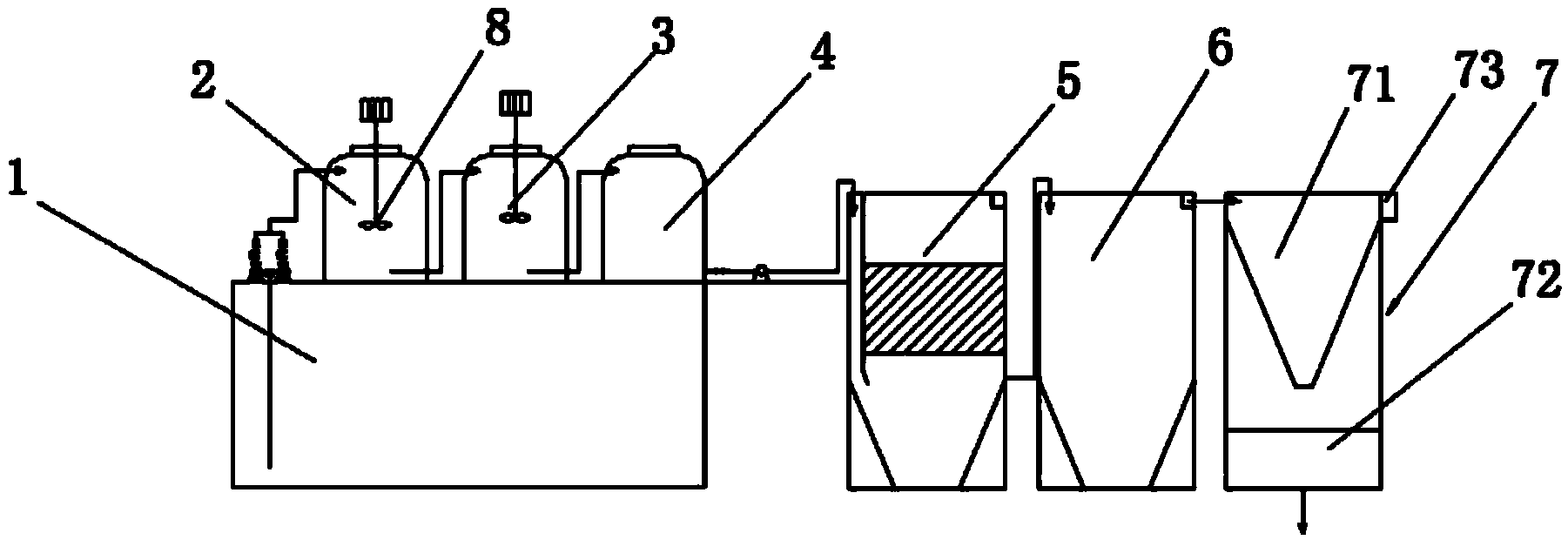

本实用新型解决其技术问题所采用的技术方案是：一种氰系 废水处理装置，包括调节池、一次破氰反应桶、二次破氰反应桶、 絮凝桶、重金属回收沉淀桶、碱式氯化去氰桶、废气回收桶，调 节池的输出端与一次破氰反应桶连接，一次破氰反应桶的输出端 与二次破氰反应桶连接，二次破氰反应桶的输出端与絮凝桶连接， 絮凝桶的输出端与重金属回收沉淀桶连接，重金属回收沉淀桶的 输出端与碱式氯化去氰桶连接，碱式氯化去氰桶的输出端与废气 回收桶连接。
本实用新型的进一步设置为：在所述一次破氰反应桶、二次 破氰反应桶内均设置搅拌机。
本实用新型的进一步设置为：所述废气回收桶包括冷凝腔、 回收腔，冷凝腔为锥体，底部开口与回收腔连通。
本实用新型的进一步设置为：所述废气回收桶还包括调节冷 凝腔温度的温度调节器，温度调节器固定在所述废气回收桶的侧 壁上。
上述结构先将氰系废水进行二次破氰反应，然后絮凝、沉淀， 将铜和重金属离子沉淀下来便于回收，然后将含氰的废水置入碱 式氯化去氰桶，利用次氯酸钠将氰离子氧化，通过化学反应得到 氯化钠、二氧化碳、氮气，二氧化碳与氮气进入废气回收桶，冷 凝腔进行降温，二氧化碳常压下会固化，因此氮气通过降温液化， 就能直接搜集回收，如果需要回收二氧化碳，可以加压降温，通 过二次加压降温，依次回收二氧化碳和氮气，本实用新型不仅能 回收重金属同时还能回收二氧化碳和氮气，杜绝了废气排放。
