申请日2013.10.20
公开(公告)日2014.04.16
IPC分类号E03C1/12; E03C1/14; E03C1/122
摘要

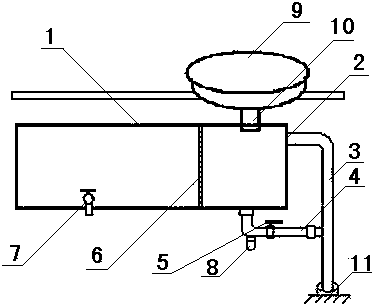

本实用新型涉及一种洗脸盆废水收集利用装置，包括有洗脸盆(9)及洗脸盆下水管(10)，其特征在于：相对洗脸盆出水管(10)设有集水箱(1)，洗脸盆下水管(10)与集水箱(1)连通在一起，集水箱(1)的上部设有溢水口(2)，溢水口(2)通过溢水管(3)进入下水道(11);集水箱(1)的下部设有排污管(4)，排污管(4)经排污管阀门(5)与溢水管(3)相接;集水箱(1)的下部设有水龙头(7);集水箱(1)内设有过滤网(6);排污管(4)下设有污物盒(8)，污物盒(8)与排污管(4)螺纹连接;本实用新型可将洗脸盆用过的废水收集并利用，大量节约用水，且无需人看管，适合洗脸盆配套使用。
权利要求书
1.一种洗脸盆废水收集利用装置，包括有洗脸盆(9)及洗脸盆下水管(10)，其特征在于：相对洗脸盆下水管(10)设有集水箱(1)，洗脸盆下水管(10)与集水箱(1)连通在一起，集水箱(1)的上部设有溢水口(2)，溢水口(2)通过溢水管(3)进入下水道(11);集水箱(1)的下部设有排污管(4)，排污管(4)经排污管阀门(5)与溢水管(3)相接;集水箱(1)的下部设有水龙头(7)。
2.按照权利要求1所述的洗脸盆废水收集利用装置，其特征在于：所述集水箱(1)内设有过滤网(6)。
3.按照权利要求1所述的洗脸盆废水收集利用装置，其特征在于：所述的排污管(4)下设有污物盒(8)，污物盒(8)与排污管(4)螺纹连接。
4.按照权利要求1所述的洗脸盆废水收集利用装置，其特征在于：所述水龙头(7)设置在经过滤网(6)过滤后的集水箱(1)的一侧。
5.按照权利要求1所述的洗脸盆废水收集利用装置，其特征在于：所述的集水箱(1)为封闭式。
说明书
洗脸盆废水收集利用装置
技术领域
本实用新型属废水收集利用装置技术领域，尤其涉及一种洗脸盆废水收集利用装置。
背景技术
众所周知，目前家庭和宾馆用的洗脸盆，都是洗脸盆下面的出水口经下水管进入下水道，洗脸盆几乎天天都在用，大量的废水被白白流掉，造成很大的水资源浪费，这些废水都是刷牙洗脸用水，可收集起来用于冲刷马桶和涮洗拖布使用，但由于收集麻烦，很少有人收集。有节约用水的家庭，多是将下水管的排污阀取下，在排污口下面放上容器接水，由于无法控制，往往容器里的水满了后还不知道，造成废水溢出，流的遍地皆是水，给家庭又带来了麻烦。
发明内容
本实用新型的目的是提供一种方便收集利用洗脸盆的废水，且无需人看管的洗脸盆废水收集利用装置。实现本实用新型的目的所采取的技术方案是：该洗脸盆废水收集利用装置，包括有洗脸盆及洗脸盆下水管，其特征在于：相对洗脸盆出水管设有集水箱，洗脸盆下水管与集水箱连通在一起，集水箱的上部设有溢水口，溢水口通过溢水管进入下水道;集水箱的下部设有排污管，排污管经排污管阀门与溢水管相接;集水箱的下部设有水龙头，用来接水用;集水箱内设有过滤网，所述水龙头设置在经过滤网过滤后的集水箱的一侧。所述的集水箱为封闭式，防止气味溢出，所述的排污管下设有污物盒，污物盒与排污管螺纹连接。
本实用新型可将洗脸盆用过的废水收集并利用，大量节约用水，且无需人看管，适合洗脸盆配套使用。
