申请日2014.01.02
公开(公告)日2015.12.02
IPC分类号C02F3/32; C02F9/14
摘要
一种农村生活污水箱式泥鳅生态处理的方法及装置，属污水处理类(C02F)。主要解决传统生活污水处理技术存在的设备内部结构复杂、设备外形巨大、模块化和工业化程度低、拆装运输不便、微生物驯养条件严格等问题。该装置利用泥鳅生存能力强，对有机物及N、P降解能力强等特点，构建一种以“水-泥-微生物-泥鳅”为一体的模块化箱式生态系统;箱式泥鳅生态反应器的泥水自动分离系统设计的一、二、三级挡泥板，有效实现泥水自动分离，各组件可拆卸组装，实现设备模块化。具有工艺简单、投资运行费用低、操作管理方便、工程模块化程度高、处理效果稳定等优点。适于含N、P的中、低浓度农村生活污水及农村养殖污水、乡镇生活污水的有效处理。
权利要求书

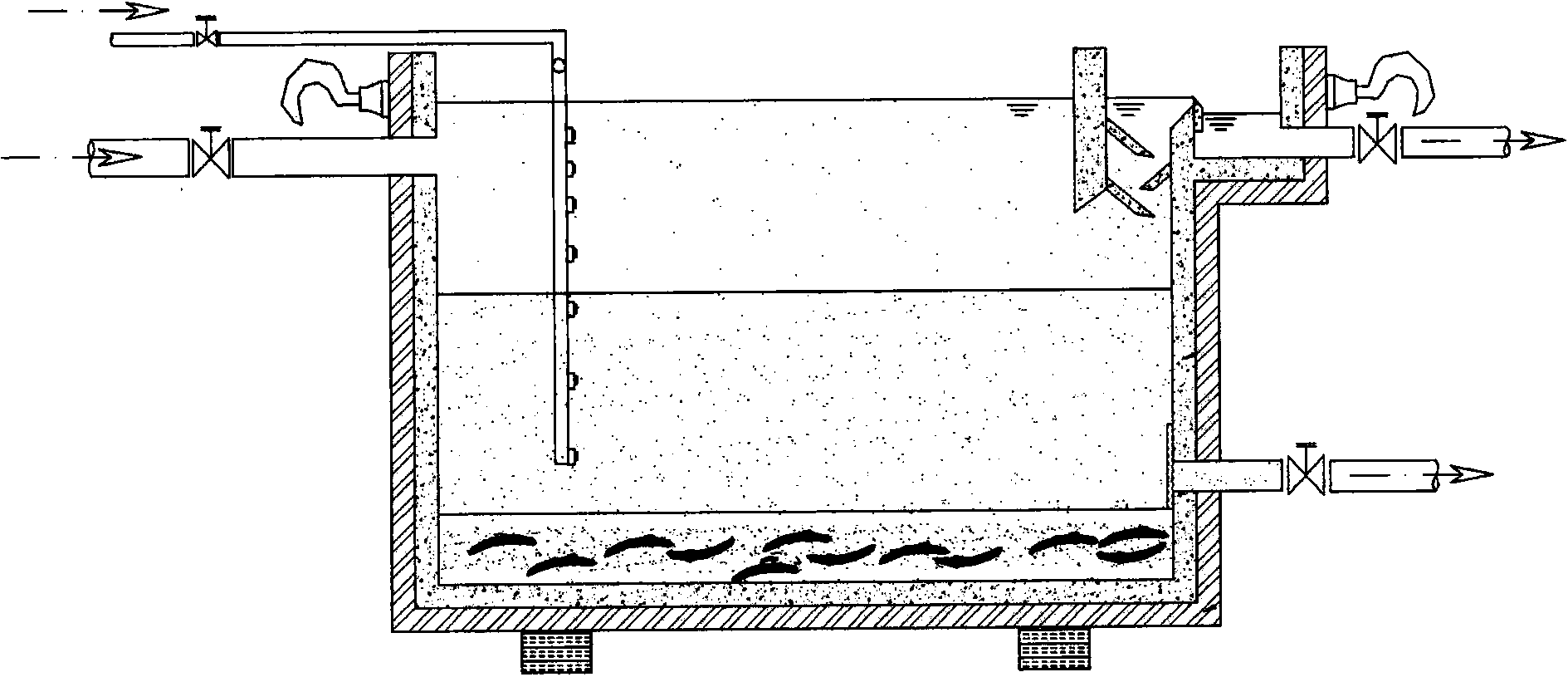

1.一种农村生活污水、农村养殖污水或乡镇生活污水箱式泥鳅生态处理的装置，其特征 是利用泥鳅生存能力强，对有机物及N、P降解能力强的特点，构建一种以“水-泥-微生物- 泥鳅”为一体的模块化箱式生态系统;该系统由箱式泥鳅生态反应器、曝气总管阀门、曝气 总管、污水进水管阀门、污水进水管、曝气横管、曝气支管、曝气孔、污水区、泥水混合区、 污泥区、泥鳅、反应器底部钢梁、挡渣板、泥水分离室、堰流板、集水槽、反应器吊装挂钩、 出水管、出水管阀门、反应器PVC内胆、反应器冷轧钢板外壳、排泥隔网、排泥管、排泥管 阀门组成;曝气总管外接鼓风设备，从反应器顶部接入反应器，然后以曝气横管连接，曝气 横管位于液面，以方便检修，在曝气横管朝向下方液面位置开孔，分别等距离间隔连接若干 根曝气支管，曝气支管插入反应器污水中。
2.权利要求1所述一种农村生活污水、农村养殖污水或乡镇生活污水箱式泥鳅生态处理 的装置，其特征是所述污水进水管采用PVC管，连接于反应器垂直上部，使进水所产生的冲 击紊流不影响位于反应器底部的泥鳅和污泥系统，但安装位置低于反应器液面，以形成水下 潜流，尽量减少进水瞬时冲击紊流对系统的影响;同时，连接位置位于反应器横向中部，以 保证污水从污水进水管进入反应器后能与系统有最大的有效混合面积，使其迅速扩散均匀。
3.权利要求1所述一种农村生活污水、农村养殖污水或乡镇生活污水箱式泥鳅生态处理 的装置，其特征是所述污水进水管用污水进水管阀门控制其流量、流速，以便根据系统运行 情况适时调节进水量。
4.权利要求1所述一种农村生活污水、农村养殖污水或乡镇生活污水箱式泥鳅生态处理 的装置，其特征是由所述曝气总管阀门、曝气总管、曝气横管、曝气支管若干根构成曝气装 置，曝气总管、曝气横管、曝气支管均采用PVC材质。
5.权利要求1所述一种农村生活污水、农村养殖污水或乡镇生活污水箱式泥鳅生态处理 的装置，其特征是所述曝气支管具有如下特征：
A.曝气支管及曝气孔位置靠近污水进水管，以便污水从污水进水管中进入反应器后迅速 被曝气充氧，提高氧气传质效率;
B.曝气支管不插入池底，曝气时空气主要集中于反应器中上部位，并在曝气支管上自下 而上开凿曝气孔，各个曝气孔之间的距离不等，呈现自下而上逐渐密集的构造，且采用间歇 式曝气方式，人为制造垂直方向不均匀供氧方式，使系统内部形成三个层次，即，中上部好 氧区、中下部兼性区、底部缺氧或厌氧区。
6.权利要求1所述一种农村生活污水、农村养殖污水或乡镇生活污水箱式泥鳅生态处理 的装置，其特征是所述箱式泥鳅生态反应器分别由反应器PVC内胆和反应器冷轧钢板外壳构 成，反应器冷轧钢板外壳用冷轧钢板以保证整个装置具有一定的机械强度，反应器PVC内胆 用PVC材质可有效减轻装置总质量，方便吊装运输，且具有较强的防腐、防渗功能。
7.权利要求6所述一种农村生活污水、农村养殖污水或乡镇生活污水箱式泥鳅生态处理 的装置，其特征是所述箱式泥鳅生态反应器四角安装防锈金属反应器吊装挂钩，方便模块化 设备吊装及运输搬运;底部由两根防锈钢梁贯穿并与箱式泥鳅生态反应器焊接一体，方便叉 车叉运，同时，起到底座作用，避免箱式泥鳅生态反应器冷轧钢板外壳直接与运行现场地面 接触，起到一定防腐、防锈作用。
8.权利要求1所述一种农村生活污水、农村养殖污水或乡镇生活污水箱式泥鳅生态处理 的装置，其特征是所述泥水分离室、挡渣板、挡泥板、堰流板、排泥系统分别具有如下特征：
A.泥水分离室，由挡渣板、一级挡泥板、二级挡泥板、三级挡泥板、清水区、堰流板、 集水槽、出水管组成;泥水分离室中的挡渣板，一、二、三级挡泥板，堰流板均可以拆卸组 装，以方便定期清洗或维护，实现设备模块化;
B.挡渣板采用PVC材质，安装于反应器右侧，即靠近出水方向，挡渣板应高出水面 0.15-0.2m，浸没在水面下0.3-0.4m，距堰流板0.25-0.5m，其上分别自下而上安装PVC材质 的一级挡泥板和三级挡泥板，在反应器右侧内壁，位于一级挡泥板和三级挡泥板之间安装二 级挡泥板，形成一、二、三级逐级自动阻挡污泥的效果，避免单独设置二沉池;
C.一、二、三级挡泥板向池底方向倾斜，且挡泥板形状为向下切片状，以便逐级高效阻 挡从污泥区随水力作用向上浮的污泥，使其分别滑落至污泥区;一、二、三级挡泥板纵向之 间有一定间隔距离，以便清水往上浮，进入清水区;但俯视泥水分离室，应保证一、二、三 级挡泥板相互交错并部分重叠，以免上浮污泥从空隙进入清水区;
D.堰流板采用锯齿状三角堰流板，清水区内侧出水液面位于三角堰齿高的1/2处，堰流 板安装高度可以调节，以保持出口堰的水平，并可以有效控制反应器内的水面高度，对池内 水流的均匀分布有直接影响;
E.排泥系统由排泥隔网、排泥管、排泥管阀门组成，且具有如下特征：排泥管安装于反 应器垂直靠下位置，但不下底，以免在排泥过程中对泥鳅的正常活动造成冲击影响，进而影 响污水降解效果;排泥管由排泥管阀门控制，在运行过程中，根据系统运行实际情况，结合 污泥活性指标，通过外接抽泥泵进行定期排泥，以便保持污泥活性;排泥隔网采用不锈钢网， 安装于排泥孔位置的反应器内侧，起到阻隔泥鳅随排泥管排出的作用，孔径小于泥鳅直径， 大于常规絮状污泥;排泥管横向安装于反应器靠角落位置，以免排泥时形成的涡流对反应系 统造成负面影响。
说明书
一种农村生活污水箱式泥鳅生态处理装置
(一)技术领域：
本发明涉及一种农村生活污水的处理方法及装置，尤其适于含N、P的中、低浓度农村生活污水的集中处理，也可适用于农村养殖污水、乡镇生活污水的集中处理，属污水的处理类(C02F)。
(二)背景技术：
由于农村生活污水存在处理量小，水量和水质不稳定，N、P负荷较高等特点，且要求投资和运行费用小、技术管理简单等，所以传统的含大量土建工程、机房、设备等复杂工艺的生活污水处理技术难于适应。现有的与本发明接近的一体化箱式生活污水处理装置，又存在如下缺陷：(1)一体化设备内部结构较复杂，运行管理需配套专业人员，一旦出问题，难于对局部组件进行拆卸维修，需整机返厂;(2)在生物处理环节，传统细菌、真菌等微生物对系统环境的运行参数，如pH、温度、溶解氧、C/N比、水力负荷等要求严格。(3)虽集合为一体，但内部工艺仍较复杂，常包含各自独立的初沉系统、化学混凝系统、生物系统、消毒系统、污泥处置系统等，由此导致一体化设备外形巨大，模块化和工业化程度较低，需大型专业设备、车辆吊装运输，安装拆卸复杂，在农村受到较大限制。
(三)发明内容：
本发明提出的一种农村生活污水箱式泥鳅生态处理的方法及装置，主要解决上述传统生活污水处理技术存在的设备内部结构较复杂、运行管理要求高、设备外形巨大、模块化和工业化程度低、拆装运输不便、微生物驯养条件严格等问题。
