申请日2014.01.02
公开(公告)日2014.06.18
IPC分类号C02F9/04
摘要
本实用新型涉及盐酸酸性废水处理设备，包括综合调节池、一次中和池、沉淀池、二次中和池、一级混凝沉淀池、三次中和池、曝气池、二级混凝沉淀池、排放管道、污泥池、压滤机、污水管道、废酸收集罐、第一风机、石灰乳制备装置、第二风机、第一PAM加药装置、第三风机、第二PAM加药装置。本实用新型所述盐酸酸性废水处理设备的优越效果在于：所述盐酸酸性废水处理设备工艺流程简单、投入成本低，具有去除各种难降解有机物和水溶性有机物的良好性能，还大大降低了工业废水的处理成本。经本实用新型废水处理装置处理后的水质能够达到各种排放标准和要求。
权利要求书
1.盐酸酸性废水处理设备，其特征在于，包括综合调节池、一次中和池、沉淀池、二 次中和池、一级混凝沉淀池、三次中和池、曝气池、二级混凝沉淀池、排放管道、污泥池、 压滤机、污水管道、废酸收集罐、第一风机、石灰乳制备装置、第二风机、第一PAM加药 装置、第三风机、第二PAM加药装置，所述综合调节池、一次中和池、沉淀池、二次中和 池、一级混凝沉淀池、三次中和池、曝气池、二级混凝沉淀池、污泥池、压滤机通过管道 依次连接，所述综合调节池设有废酸收集罐和第一风机，所述一次中和池和二次中和池都 与所述石灰乳制备装置连接，所述二次中和池与第二风机相连，所述二次中和池与所述一 级混凝沉淀池的管道上设有第一PAM加药装置，所述曝气池与第三风机连接，所述曝气池 与二级混凝沉淀池的管道上设有第二PAM加药装置，所述二级混凝沉淀池设有排放管道， 所述综合调节池与所述污水管道连接，所述二级混凝沉淀池、污泥池之间的管道分别与所 述沉淀池、一级混凝沉淀池相通。
2.根据权利要求1所述的盐酸酸性废水处理设备，其特征在于，所述综合调节池与废酸 收集罐之间设有调节泵。
3.根据权利要求1所述的盐酸酸性废水处理设备，其特征在于，所述沉淀池是斜板沉淀 池。
4.根据权利要求1所述的盐酸酸性废水处理设备，其特征在于，所述第一PAM加药装 置和第二PAM加药装置均由干粉投加装置、注水投加装置、熟化箱、储药箱、搅拌装置、 液位控制器组成。
5.根据权利要求1所述的盐酸酸性废水处理设备，其特征在于，所述第一风机、第二风 机和第三风机为罗茨风机。
6.根据权利要求1所述的盐酸酸性废水处理设备，其特征在于，所述三次中和池与加酸 装置连接。
说明书
盐酸酸性废水处理设备
技术领域
本实用新型属于污水处理技术领域，具体涉及一种盐酸酸性废水处理设备。
背景技术
现有的工业企业，特别是石油化工、化学化肥、印染、造纸、制药企业处理污水的方法 一般是采用污水处理厂，由污水处理厂将各种企业的废水收集在一起进行处理。这种方法的 缺陷在于;废水的源头多、水质复杂、污染物多、水量多、处理量大。对此，一般污水处理 厂面对这种混合型污水，使用现有的处理方法和设备难以有效地去除废水中难降解的有机物 和水溶性有机物和其他污染物，如苯、甲苯、硝基苯、四氯化碳、三氯甲烷、硫化物、离分 子烃类、染料、汽油、胺类等。其结果是许多工业企业所排放的污水中，污染物长期严重超 出排放标准，污染着江河、湖泊和进海水水域，危害着人们的生存环境。
申请号为201220026223.1的专利申请公开了废水处理设备，包括贮存废水的废水槽;加 热由所述废水槽供给的废水的加热装置，与所述废水槽连接;收集所述加热装置中所发生的 粉尘的集尘装置，与所述加热装置连接;冷却所述加热装置中所发生的蒸汽的风冷装置，与 所述加热装置连接;气液分离装置，与所述风冷装置连接;以及通过白金触媒产生臭氧来进 行液体净化的液体净化装置，与所述气液分离装置连接。
然而，现有的废水处理设备则难以满足近年来所提出的环境标准，现在正在研究是否不 让上述的废水流入下水道而是积存在积存设备内，在积存到某一定的量时再由专业机构回收， 通过专门的设施进行整体处理等方法。但是，如果将上述废水大量积聚然后进行整体处理的 话，必须备有这个量所需的大型的处理设施。另外，还需考虑到行政方面也必须准备这样的 设施，并且，如果构筑这样的社会性的废水设施会对这些废水排除机构或个人增加很大的废 水处理费用的负担，也是需要考虑的问题。
实用新型内容
为了克服现有技术中的缺陷，本实用新型的目的是提供一种工艺流程简单、成本低、 的盐酸酸性废水处理设备。
本实用新型是通过如下技术方案实现的：

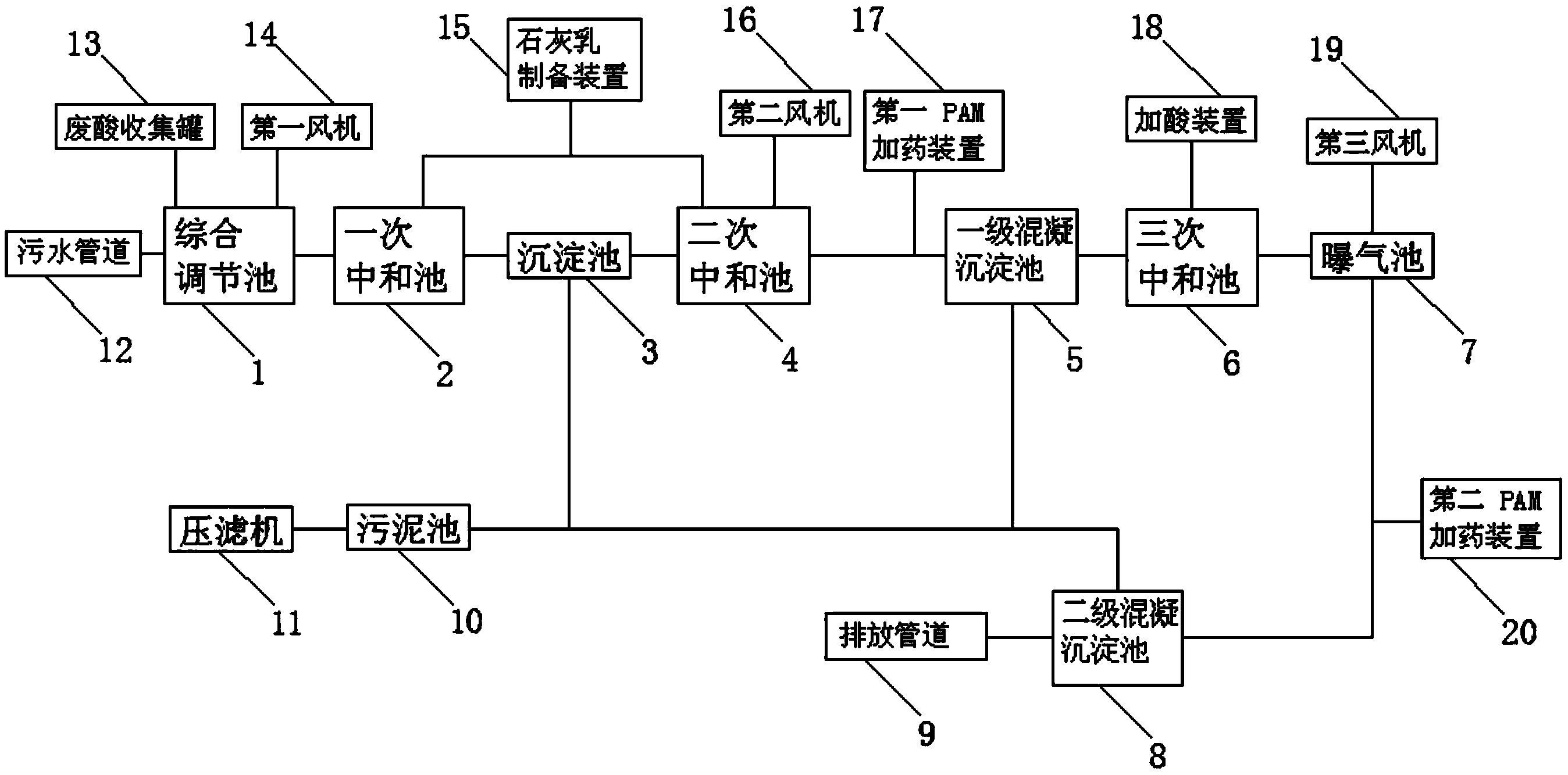

盐酸酸性废水处理设备，包括综合调节池、一次中和池、沉淀池、二次中和池、一级混 凝沉淀池、三次中和池、曝气池、二级混凝沉淀池、排放管道、污泥池、压滤机、污水管道、 废酸收集罐、第一风机、石灰乳制备装置、第二风机、第一PAM加药装置、第三风机、第二PAM 加药装置，所述综合调节池、一次中和池、沉淀池、二次中和池、一级混凝沉淀池、三次中 和池、曝气池、二级混凝沉淀池、污泥池、压滤机通过管道依次连接，所述综合调节池设有 废酸收集罐和第一风机，所述一次中和池和二次中和池都与所述石灰乳制备装置连接，所述 二次中和池与第二风机相连，所述二次中和池与所述一级混凝沉淀池的管道上设有第一PAM 加药装置，所述曝气池与第三风机连接，所述曝气池与二级混凝沉淀池的管道上设有第二PAM 加药装置，所述二级混凝沉淀池设有排放管道，所述综合调节池与所述污水管道连接，所述 二级混凝沉淀池、污泥池之间的管道分别与所述沉淀池、一级混凝沉淀池相通。
优选为，所述综合调节池与废酸收集罐之间设有调节泵。
优选地，所述沉淀池是斜板沉淀池。
优选地，所述第一PAM加药装置和第二PAM加药装置均由干粉投加装置、注水投加装 置、熟化箱、储药箱、搅拌装置、液位控制器组成。
优选地，所述第一风机、第二风机和第三风机为罗茨风机。
优选地，所述三次中和池与加酸装置连接。
与现有技术相比，本实用新型所述盐酸酸性废水处理设备的优越效果在于：所述废水 处理设备工艺流程简单、投入成本低，具有去除各种难降解有机物和水溶性有机物的良好 性能，还大大降低了工业废水的处理成本。经本实用新型废水处理装置处理后的水质能够 达到各种排放标准和要求。
