申请日2014.01.02
公开(公告)日2014.08.13
IPC分类号E03F7/04
摘要
本实用新型提出了一种应用于排污水管道上的多路阀，解决了现有技术中双泵排水需要每一个水泵出水管都需要安装独立止回阀造成安装复杂及制作成本高的问题。该应用于排污水管道上的多路阀，包括：用于连接A、B两个水泵的罐体，罐体的两侧分别设置有A泵连接口和B泵连接口，罐体的中部设置有出水口，其中，A泵连接口与B泵连接口在罐体上为对称设置;用于阻水回流的空心球阀，设置于罐体内，空心球阀的直径大于A泵连接口的直径及B泵连接口的直径，小于罐体的内径。通过上述设计，无需再在每个水泵的连接口处设置止回阀，避免了复杂的安装，并节约了生产成本。
权利要求书
1.一种应用于排污水管道上的多路阀，其特征在于，包括：

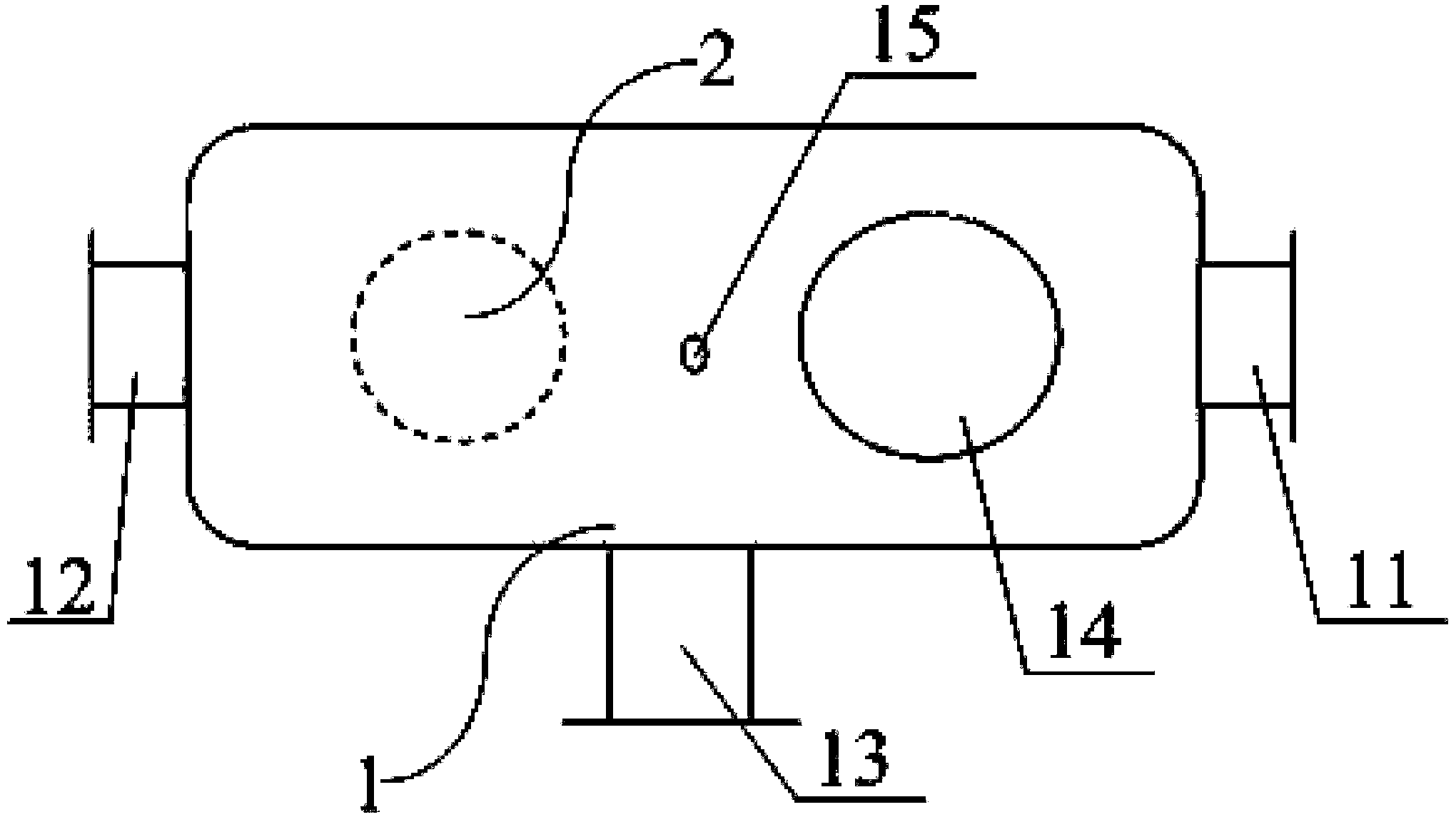

用于连接A、B两个水泵的罐体(1)，所述罐体(1)的两侧分别设置有A 泵连接口(11)和B泵连接口(12)，所述罐体(1)的中部设置有出水口(13)， 其中，所述A泵连接口(11)与所述B泵连接口(12)在所述罐体(1)上为对 称设置;
用于阻水回流的空心球阀(2)，设置于所述罐体(1)内，所述空心球阀(2) 的直径大于A泵连接口(11)的直径及B泵连接口(12)的直径，小于所述罐 体(1)的内径。
2.如权利要求1所述的应用于排污水管道上的多路阀，其特征在于，所述 罐体(1)包括多功能管口(15)，设置于所述罐体(1)的顶部。
3.如权利要求1所述的应用于排污水管道上的多路阀，其特征在于，所述 罐体(1)还包括用于将所述空心球阀(2)放置于所述罐体(1)内的检查口(14)， 设置在所述罐体(1)上，且为密封设置。
说明书
一种应用于排污水管道上的多路阀
技术领域
本实用新型涉及一种污水排水设施中的辅助装置，特别是指一种连接有双 泵的排污水管道上的多路阀。
背景技术
现代建筑地下排水及市政排水大多采用双泵互为备用的排水形式，当两台 泵共用一个总出水管路的时候，为避免一台泵工作时候从另一台水泵处造成回 流，一般在每台水泵出水管上安装独立的止回阀，然后再汇总接入主管路，这 样当一个水泵开始工作的时候，通过另一个水泵出水管上的止回阀阻隔，不会 产生回流工作的水泵排出的水可以全部流入主管路。但是这样的连接方式，要 为每个水泵都安装一个独立的止回阀，不仅安装复杂，而且制作成本也很高。
实用新型内容
本实用新型提出一种应用于排污水管道上的多路阀，解决了现有技术中双 泵排水需要每一个水泵出水管都需要安装独立止回阀造成安装复杂及制作成本 高的问题。
本实用新型的技术方案是这样实现的：
一种应用于排污水管道上的多路阀，包括：
用于连接A、B两个水泵的罐体，罐体的两侧分别设置有A泵连接口和B 泵连接口，罐体的中部设置有出水口其中，A泵连接口与B泵连接口在罐体上 为对称设置;
用于阻水回流的空心球阀，设置于罐体内，空心球阀的直径大于A泵连接 口的直径及B泵连接口的直径，小于罐体的内径。
作为进一步的技术方案，罐体包括多功能管口，设置于罐体的顶部。
作为进一步的技术方案，罐体还包括用于将空心球阀放置于罐体内的检查 口，设置在罐体上，且为密封设置。
本实用新型与现有技术对比，具有以下有益效果：
由于本实用新型防止水回流采用空心球阀，使得本实用新型具有结构简单、 安装方便及造价成本低的优点，解决了现有技术中双泵排水需要每一个水泵出 水管都需要安装独立止回阀造成安装复杂及制作成本高的问题。
