申请日2014.01.01
公开(公告)日2014.04.16
IPC分类号A01G25/02; A01C23/04; E03B7/07; E03B3/00; E03B7/02; C02F9/14
摘要
本发明公开了一种基于化粪池的废水回收利用的自动喷灌系统，其包含三个水源，第一水源为河流水或地下水，通过动力抽水后，通过第一供水管道供水;第二水源为化粪池废水，通过动力抽水后，其通过第二供水管道供水;第三水源为雨水，通过雨水收集池收集雨水过滤后，通过动力抽水通过第三供水管道供水;第三供水管道将水送至第二水源的化粪池;第一供水管道和第二供水管道的远端连接至水肥混合器，水肥混合器通过出水管为自动喷灌组件供水;该出水管上并联安装预留清洗管道出水口和主供水管接口;自动喷灌组件包含主供水管;主供水管通过三通设置分支给水管;每个分支给水管均通过三通加装侧分支给水管，侧分支给水管端部安装喷灌淋头。
权利要求书

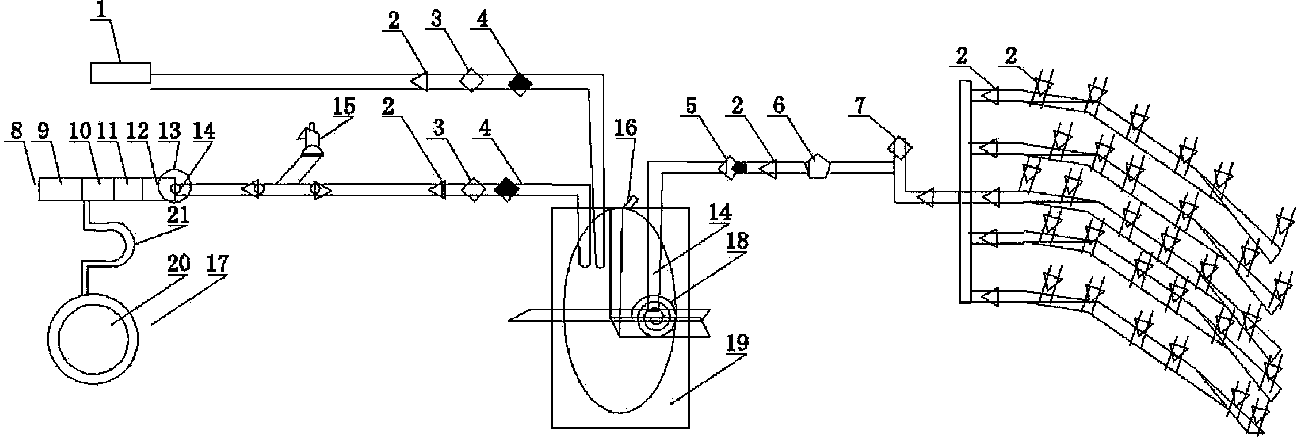

1.基于化粪池的废水回收利用的自动喷灌系统，其特征在于：包含三个水源，分别为第一水源(1)，第二水源(8)和第三水源(17);
上述第一水源(1)为河流水或地下水，通过动力抽水后，通过第一供水管道供水;
上述第二水源(8)为化粪池废水，通过动力抽水后，其通过第二供水管道供水;
上述第三水源(17)为雨水，通过雨水收集池(20)收集雨水过滤后，通过动力抽水通过第三供水管道供水;
上述第三供水管道将水送至第二水源(8)的化粪池;
上述第一供水管道和第二供水管道的远端连接至水肥混合器(19)上的两个进水管口，水肥混合器(19)通过出水管为自动喷灌组件供水;该出水管上并联安装预留清洗管道出水口和主供水管接口;
上述自动喷灌组件包含主供水管，主供水管连接在上述的主供水管接口上;主供水管通过三通设置分支给水管;每个分支给水管均通过三通加装侧分支给水管，侧分支给水管端部安装喷灌淋头。
2.如权利要求1所述的基于化粪池的废水回收利用的自动喷灌系统，其特征在于：所述第一供水管道上设置有气动角阀(4)，流量控制表(3)和球阀(2);
所述第二水源(8)的化粪池为四级过滤化粪池，分别依次为，一级调节池(9)，二级酸化水解池(10)，三级生物接触氧化池(11)和四级竖流式沉淀净化池(12);化粪池的出水口设置有散热器式过滤箱(13)和花篮式过滤网(14);化粪池的出水口经过过滤箱和过滤网过滤后，连接第二供水管道;所述第二供水管道上设置有球阀(2)，流量控制表(3)和气动角阀(4);
上述的水肥混合器(19)为葡萄酒桶式水肥混合器，其分为上下两部分，上半部设置阶梯式L型栏板(18)，其内壁为弧形状，水肥混合器的两个进水管口设置在水肥混合器的一侧，水肥混合器的出水管设置在水肥混合器内L型栏板的另一侧，出水管口径大于或等于两个进水管口径之和;
上述水肥混合器的出水管上加装有花篮式过滤器(14)，止回阀(5)，球阀(2)和增压泵(6);所述增压泵(6)的出水口设置三通，一路为加装球阀的主供水管接口，一路为加装球阀的预留清洗管道出水口;上述水肥混合器上还加装有安全阀(16)。
3.如权利要求2所述的基于化粪池的废水回收利用的自动喷灌系统，其特征在于：所述主供水管为63cm的给水管，可选用PPR或PE或PVC或钢管管材、管件，其使用三通设置分支给水管，分支给水管为50cm的给水管;所述50cm的分支给水管加装球阀，控制此路的所有喷灌设置，同时还设置三通加装32cm侧分支给水管，用于安装喷灌淋头;所述32cm侧分支给水管加装有球阀，控制此路喷灌淋头的出水。
4.如权利要求3所述的基于化粪池的废水回收利用的自动喷灌系统，其特征在于：所述主供水管埋入土内;所述喷灌淋头为蝶形折射喷头，选用顶板放射压制扩散水分，可控制有效射程为3.5m～4m，4分管可安装6个喷头;所述喷灌淋头还可以为超拾喷头，内置凹形斜口栅栏式槽，槽内设一钢珠随水流动力运动，有效射程为2～3m、5～6m、8～10m，4分管可安装4个喷头;
所述32cm侧分支给水管之间间距为60cm，所述喷灌淋头距离地面高度可设为50cm或80cm或120cm。
5.如权利要求1所述的基于化粪池的废水回收利用的自动喷灌系统，其特征在于：所述自动喷灌组件还包含有温控器(7)。
6.如权利要求2所述的基于化粪池的废水回收利用的自动喷灌系统，其特征在于：所述第一供水管道和第二供水管道的远端距离水肥混合器的最高处20cm;所述水肥混合器的出水管口径离底部30cm，在水肥混合器内的长度为出水口管比入水口管长。
7.如权利要求2所述的基于化粪池的废水回收利用的自动喷灌系统，其特征在于：所述四级过滤化粪池中经曝气厌氧生物接触氧化处理后流入四级竖流式沉淀净化池时，三级生物接触氧化池和四级竖流式沉淀净化池之间的出水处下方设置上罩过滤板;
所述第三供水管的远端伸入至二级酸化水解池内部。
8.如权利要求7所述的基于化粪池的废水回收利用的自动喷灌系统，其特征在于：所述上罩过滤板选用8字形压模板，或选用隔栏式过滤板。
9.如权利要求2所述的基于化粪池的废水回收利用的自动喷灌系统，其特征在于：所述化粪池出水口处的过滤箱和过滤网设置在离心污水泵的入水口;所述第二供水管道上还安装有PY型管道过滤器(15)。
10.如权利要求1所述的基于化粪池的废水回收利用的自动喷灌系统，其特征在于：所述第三供水管道上设置了U型存水弯水气隔离管道(21)。
说明书
基于化粪池的废水回收利用的自动喷灌系统
技术领域
本发明涉及一种基于化粪池的废水回收利用的园林喷灌系统，具体应用于高速公路边坡绿化、营区园林、旅游景区等自动喷灌，也可用于农业大棚、蔬菜基地种植的水肥一体化灌溉。
背景技术
目前公知的化粪池利用技术中，利用化粪池的淀清污水来灌溉植物是一种非常不错的方式;但是现有的灌溉系统往往采用单一的化粪池水源进行灌溉，具体灌溉过程为将污水直接流入土地，这种方式的长久性不高，不适于植物的定期和长期灌溉，在面积大且相对分散的管养绿化，遇到干旱气候浇水灌溉压力大，水车辅助人工浇水难以满足灌溉的需求。
发明内容
本发明所要解决的技术问题在于针对上述现有技术中的不足，提供一种基于化粪池的废水回收利用的自动喷灌系统，其采使用的水源优先选择生活污水、天然降水、人工蓄水等多个水源，具有多个水源，能够可靠的为植物提供长久性的灌溉。
本发明解决其技术问题所采用的技术方案是：基于化粪池的废水回收利用的自动喷灌系统，包含三个水源，分别为第一水源，第二水源和第三水源;上述第一水源为河流水或地下水，通过动力抽水后，通过第一供水管道供水;上述第二水源为化粪池废水，通过动力抽水后，其通过第二供水管道供水;上述第三水源为雨水，通过雨水收集池收集雨水过滤后，通过动力抽水通过第三供水管道供水;上述第三供水管道将水送至第二水源的化粪池;上述第一供水管道和第二供水管道的远端连接至水肥混合器上的两个进水管口，水肥混合器通过出水管为自动喷灌组件供水;该出水管上并联安装预留清洗管道出水口和主供水管接口;上述自动喷灌组件包含主供水管，主供水管连接在上述的主供水管接口上;主供水管通过三通设置分支给水管;每个分支给水管均通过三通加装侧分支给水管，侧分支给水管端部安装喷灌淋头。
作为本发明的一种优选实施方式，上述第一供水管道上设置有气动角阀，流量控制表和球阀;所述第二水源的化粪池为四级过滤化粪池，分别依次为，一级调节池，二级酸化水解池，三级生物接触氧化池和四级竖流式沉淀净化池;化粪池的出水口设置有散热器式过滤箱和花篮式过滤网;化粪池的出水口经过过滤箱和过滤网过滤后，连接第二供水管道;所述第二供水管道上设置有球阀，流量控制表和气动角阀;
作为本发明的一种优选实施方式，上述的水肥混合器为葡萄酒桶式水肥混合器，其分为上下两部分，上半部设置阶梯式L型栏板，其内壁为弧形状，水肥混合器的两个进水管口设置在水肥混合器的一侧，水肥混合器的出水管设置在水肥混合器内L型栏板的另一侧，出水管口径大于或等于两个进水管口径之和;上述水肥混合器的出水管上加装有花篮式过滤器，止回阀，球阀和增压泵;所述增压泵的出水口设置三通，一路为加装球阀的主供水管接口，一路为加装球阀的预留清洗管道出水口;上述水肥混合器上还加装有安全阀。
作为本发明的一种优选实施方式，上述第三供水管道上设置了U型存水弯水气隔离管道。
作为本发明的一种优选实施方式，上述自动喷灌组件还包含有温控器。
作为本发明的一种优选实施方式，上述主供水管为63cm的给水管，可选用PPR或PE或PVC或钢管管材、管件，其使用三通设置分支给水管，分支给水管为50cm的给水管;所述50cm的分支给水管加装球阀，控制此路的所有喷灌设置，同时还设置三通加装32cm侧分支给水管，用于安装喷灌淋头;所述32cm侧分支给水管加装有球阀，控制此路喷灌淋头的出水。
作为本发明的一种优选实施方式，上述主供水管埋入土内;所述喷灌淋头为蝶形折射喷头，选用顶板放射压制扩散水分，可控制有效射程为3.5m～4m，4分管可安装6个喷头;所述喷灌淋头还可以为超拾喷头，内置凹形斜口栅栏式槽，槽内设一钢珠随水流动力运动，有效射程为2～3m、5～6m、8～10m，4分管可安装4个喷头;所述32cm侧分支给水管之间间距为60cm，所述喷灌淋头距离地面高度可设为50cm或80cm或120cm。
作为本发明的一种优选实施方式，上述第一供水管道和第二供水管道的远端距离水肥混合器的最高处20cm;所述水肥混合器的出水管口径离底部30cm，在水肥混合器内的长度为出水口管比入水口管长。
作为本发明的一种优选实施方式，上述四级过滤化粪池中经曝气厌氧生物接触氧化处理后流入四级竖流式沉淀净化池时，三级生物接触氧化池和四级竖流式沉淀净化池之间的出水处下方设置上罩过滤板;所述第三供水管的远端伸入至二级酸化水解池内部。
作为本发明的一种优选实施方式，上述上罩过滤板选用字形压模板，或选用隔栏式过滤板。
作为本发明的一种优选实施方式，上述化粪池出水口处的过滤箱和过滤网设置在离心污水泵的入水口;所述第二供水管道上还安装有PY型管道过滤器。
本发明的有益效果：
本发明通过设置多个水源来保证灌溉系统整体的可靠长久灌溉，其中，第二水源为化粪池废水，第三水源为雨水，这两个水源均起到了充分利用能源的作用;更优的，
本发明通过使用流量控制表，可根据植物生长规律的需要控制混合比例。
本发明通过使用温控器，可根据环境自身温度、湿度等情况自动启动电源，控制离心泵的工作，从而实现自动化喷灌。
本发明通过设置葡萄酒桶式水肥混合器为水肥混合设备，加设阶梯式L型栏板，内设弧形内壁，实现以下创新点：一是加快水肥流动混合，二是循环水促进混合均匀，三是出水管比进水管的长度短，减少停止工作时水的回旋;
本发明通过设置了雨水收集池，可以充分利用自然资源，设置隔离板过滤，雨水可用于清洗车辆、环境卫生保洁使用，再通过雨水收集系统回流至收集池循环使用;
本发明通过使用化粪池的水，利用化粪水中含有的部分磷、氨等元素，可以对环境进行消毒，防治病虫害;
本发明通过利用水平衡原理及气体直线运动原理，设置∪型存水弯管道，解决了雨水进入污水净化处理池重复使用过程中的气味溢出问题，实现了增加雨水作为第三方水源的应用;
本发明通过设置气动角阀，有效减少了管道阻力;
本发明通过葡萄酒桶式水肥混合器加装安全阀，可选用30Kg热水器使用安全阀，保证了设备的安全;
本发明通过选用微喷头可以实现节水率达到85%以上，雾化效果满足植物叶面承受力，对植物生长影响较小。
本发明将富含磷、氨等有机营养物的生活污水再利用于绿化或植物的浇灌，不但可以有效控制污水排放、减少化粪池等的清理费用，还可节省大量肥料，节约养护和种植成本。
本发明采用这种“有机水肥”对绿化苗木或植物进行养护或种植，大大减少了工业化肥使用带来的土壤板结、重金属污染及水源污染，此外有效控制了污水源，杜绝了生活污水直接流入江河污染水源。
本发明处理后的污水富含有机物质，对原有贫瘠土壤有很好的改良作用。为绿化苗林或植物生长提供营养元素，促进苗木或植物的生长，提升整体的绿化效果和栽培的管理水平。
本发明通过自动化控制，利用水管供应直接进行绿化浇灌，化解了洒水车在高速公路占道浇灌，人工作业管理成本高等矛盾，利于安全，减少管养作业的安全隐患。
