申请日2013.10.19
公开(公告)日2014.01.22
IPC分类号C02F9/10; B01D36/04
摘要
本发明公开了厨房废水处理装置，包括箱体、流入管和流出管，其特征在于：箱体的内腔通过中隔板分割为储油腔和污水腔，储油腔的底部设有出油孔，污水腔的底部设有出渣孔，在污水腔内的底部设有横隔板和竖隔板，在横隔板和竖隔板之间设有滤网，流入管下端插入横隔板的下方，竖隔板上均匀设有过滤孔，在竖隔板外侧的污水腔内设有转换阀，转换阀与流出管相连通，在滤网上方的污水腔内设有收油箱，收油箱侧壁的上部均匀设有收油孔，收油箱上部的排油口通过排油管与储油腔相连通。本发明体积小，便于安装使用，能将厨房废水中的油、水、渣充分分离开来，安全环保，降低了污水处理成本，提高了餐饮业的环保质量。
权利要求书

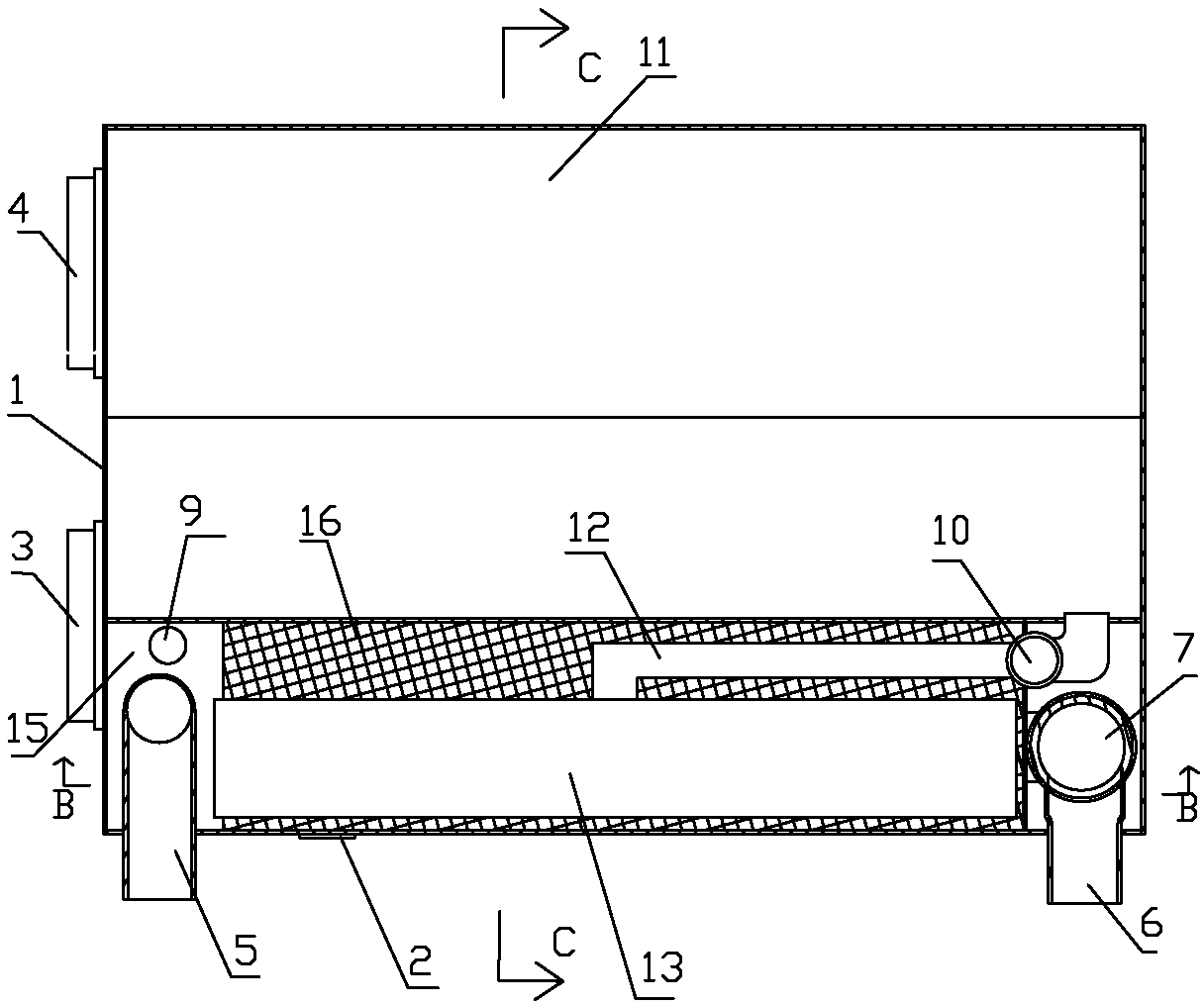

1.厨房废水处理装置，包括箱体(1)、流入管(5)和流出管(6)，箱体(1)的上部设有流入管(5)和流出管(6)，箱体(1)的底部设有出渣孔(3)和出油孔(4)，出渣孔(3)和出油孔(4)上都设有密封盖，其特征在于：箱体(1)的内腔通过中隔板(20)分割为储油腔(11)和污水腔(17)，储油腔(11)的底部设有出油孔(4)，污水腔(17)的底部设有出渣孔(3)，在污水腔(17)内的底部设有横隔板(15)和竖隔板(14)，在横隔板(15)和竖隔板(14)之间设有滤网(16)，流入管(5)下端插入横隔板(15)的下方，竖隔板(14)上均匀设有过滤孔，在竖隔板(14)外侧的污水腔(17)内设有转换阀(7)，转换阀(7)与流出管(6)相连通，在滤网(16)上方的污水腔(17)内设有收油箱(13)，收油箱(13)侧壁的上部均匀设有收油孔(23)，收油箱(13)上部的排油口(24)通过排油管(12)与储油腔(11)相连通。
2.根据权利要求1所述的厨房废水处理装置，其特征在于：所述的滤网(16)下方的污水腔(17)内设有加热环(22)，加热环(22)的加热环接口(2)设在箱体(1)的外壁上。
3.根据权利要求1所述的厨房废水处理装置，其特征在于：所述的排油管(12)上设有排油阀(10)。
4.根据权利要求1所述的厨房废水处理装置，其特征在于：所述的滤网(16)的前、后边沿上分别固定设有支撑管(19)，左、右边沿上分别固定设有弹簧(18)，支撑管(19)的管壁上均匀设有出风孔(21)。
5.根据权利要求1所述的厨房废水处理装置，其特征在于：所述的储油腔(11)顶部的箱体(1)上设有风机(8)，风机(8)的吸口与储油腔(11)上部相连通，风机(8)的出口通过出风管(9)与支撑管(19)相连通。
6.根据权利要求1所述的厨房废水处理装置，其特征在于：所述的收油箱(13)的下部为密封的空腔。
7.根据权利要求1或4所述的厨房废水处理装置，其特征在于：所述的滤网(16)设有从左到右的坡度为3—7%。
8.根据权利要求1所述的厨房废水处理装置，其特征在于：所述的转换阀(7)，由外管(32)和内管(33)构成，内管(33)套设在外管(32)内，外管(32)底部的第二通孔(26)与竖隔板(14)底部的第一通孔(25)相连通，外管(32)上部的第三通孔(27)与流出管(6)相连通，在外管(32)的中部设有第四通孔(28)，在内管(33)的底部设有与第二通孔(26)相适配的第五通孔(29)，在内管(33)的上部设有与第三通孔(27)相适配的第六通孔(30)，在内管(33)的中部设有与第四通孔(28)相适配的第七通孔(31)。
9.根据权利要求8所述的厨房废水处理装置，其特征在于：所述的外管(32)和内管(33)的上端部设有相互对应的连通孔。
说明书
厨房废水处理装置
技术领域
本发明涉及一种餐厨环保设备，具体地说是一种厨房废水处理装置，适用于餐饮业厨房废水的净化处理。
背景技术
现代生活中的餐饮业越来越发达，外排潲水越来越多，潲水中的渣杂和油脂易附着管道易造成下水堵塞，细菌滋生产生异味，沼气生成聚集，污染水源等对环境危害越来越严重。目前餐厨污水处理设备一般都是采用沉淀池，其不足之处在于：体积大，不利于安装，不便于维护，易造成二次污染。现小型餐厨污水处理器不能实现真正的油、水、渣杂的充分分离，需二次集中分离。
发明内容
本发明的目的在于提供一种体积小，便于安装使用，能将厨房废水中的油、水、渣充分分离开来，安全环保的厨房废水处理装置。
为了达到以上目的，本发明所采用的技术方案是：该厨房废水处理装置，包括箱体、流入管和流出管，箱体的上部设有流入管和流出管，箱体的底部设有出渣孔和出油孔，出渣孔和出油孔上都设有密封盖，其特征在于：箱体的内腔通过中隔板分割为储油腔和污水腔，储油腔的底部设有出油孔，污水腔的底部设有出渣孔，在污水腔内的底部设有横隔板和竖隔板，在横隔板和竖隔板之间设有滤网，流入管下端插入横隔板的下方，竖隔板上均匀设有过滤孔，在竖隔板外侧的污水腔内设有转换阀，转换阀与流出管相连通，在滤网上方的污水腔内设有收油箱，收油箱侧壁的上部均匀设有收油孔，收油箱上部的排油口通过排油管与储油腔相连通。
所述的滤网下方的污水腔内设有加热环，加热环的加热环接口设在箱体的外壁上。
所述的排油管上设有排油阀。
所述的滤网的前、后边沿上分别固定设有支撑管，左、右边沿上分别固定设有弹簧，支撑管的管壁上均匀设有出风孔。
所述的储油腔顶部的箱体上设有风机，风机的吸口与储油腔上部相连通，风机的出口通过出风管与支撑管相连通。
所述的收油箱的下部为密封的空腔。
所述的滤网设有从左到右的坡度为3—7%。
所述的转换阀，由外管和内管构成，内管套设在外管内，外管底部的第二通孔与竖隔板底部的第一通孔相连通，外管上部的第三通孔与流出管相连通，在外管的中部设有第四通孔，在内管的底部设有与第二通孔相适配的第五通孔，在内管的上部设有与第三通孔相适配的第六通孔，在内管的中部设有与第四通孔相适配的第七通孔。
所述的外管和内管的上端部设有相互对应的连通孔。
本发明的有益效果在于：体积小，便于安装使用，能将厨房废水中的油、水、渣充分分离开来，安全环保，降低了污水处理成本，提高了餐饮业的环保质量。
