申请日2013.09.30
公开(公告)日2014.03.12
IPC分类号B01D25/12; B01D25/32
摘要
本实用新型公开了压滤机废水滤渣收集装置，包括位于两端用于支撑压滤机滤箱的“H”型支架，两个“H”型支架之间的滤箱下方设有托板，托板两端中间设有转轴，两端转轴分别转动连接在“H”型支架的横杆上;所述托板一侧为直边，其它三边向上折起，形成折边，一端设有排水孔。本实用新型由于在压滤机的滤箱下方设置废水滤渣收集托板，集中收集废水、滤渣，方便及时清理，避免了对地面的严重污染，同时也减轻了人工清运滤渣的人力消耗，节省时间，节约成本。
权利要求书

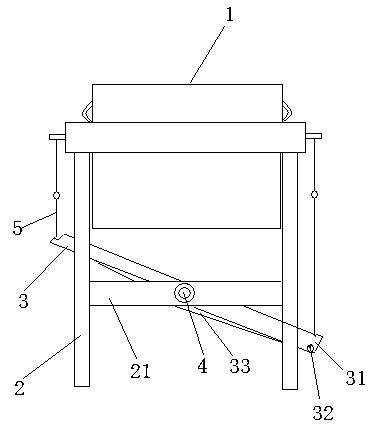

1.压滤机废水滤渣收集装置，其特征在于：包括位于两端用于支撑压滤机滤箱(1)的“H”型支架(2)，两个“H”型支架(2)之间的滤箱(1)下方设有托板(3)，托板(3)两端中间设有转轴(4)，两端转轴(4)分别转动连接在“H”型支架(2)的横杆(21)上。
2. 根据权利要求1所述的压滤机废水滤渣收集装置，其特征在于：所述托板(3)一侧为直边，其它三边向上折起，形成折边(31)，一端设有排水孔(32)。
3. 根据权利要求1或2所述的压滤机废水滤渣收集装置，其特征在于：所述托板(3)的宽度大于上方滤箱(1)的宽度。
4. 根据权利要求1所述的压滤机废水滤渣收集装置，其特征在于：所述托板(3)上方支架(2)的两侧悬挂有挡网(5)，挡网(5)底边垂挂在托板(3)两侧边部。
5. 根据权利要求1所述的压滤机废水滤渣收集装置，其特征在于：所述托板(3)底部设有多道横向加强筋(33)。
说明书
压滤机废水滤渣收集装置
技术领域
本实用新型涉及压滤机领域，具体涉及压滤机废水废渣收集装置。
背景技术
压滤机工作过程：在输料泵的压力作用下，将需要过滤的物料液体送进各滤室，通过滤布，将固体和液体分离。在滤布上形成滤渣，直至充满滤室形成滤饼。滤液穿过滤布并沿滤板沟槽流至下方出液孔通道排出。过滤结束后打开压滤机卸除滤饼(滤饼储存在于相邻两个滤板间)，清洗滤布，重新压紧滤板开始下一工作循环。
压滤机落地架高安装，压滤过程中废水由滤板两侧下方的出液孔直接排放到地面挖掘的排水沟内;卸滤渣时，拆开滤框，让废渣直接落到地面，然后收集(通常是人工用锹)起来再运送出去。这种方法存在如下缺点：1、废水落地四处飞溅和滤渣的直接倾倒使得地面污染十分严重;2、人工收集废渣，费工费时，增加生产成本。
发明内容
本实用新型要解决的技术问题是提供一种压滤机废水滤渣收集装置，压滤过程中收集废水集中排;卸滤渣时集中收集在托板上，方便转移至推车中及时运走，有效保持生产过程中的卫生环境。
本实用新型通过以下技术方案实现：
压滤机废水滤渣收集装置，包括位于两端用于支撑压滤机滤箱的“H”型支架，两个“H”型支架之间的滤箱下方设有托板，托板两端中间设有转轴，两端转轴分别转动连接在“H”型支架的横杆上。
本实用新型进一步改进方案是，所述托板一侧为直边，其它三边向上折起，形成折边，一端设有排水孔。压滤过程中，托板向有折边的一侧倾斜，收集滤板出液孔流出的废水，集中从排水孔排出;滤渣卸完后，托板向直边一侧倾斜，方便将托板上的滤渣转移至推车内，及时运走。
本实用新型更进一步改进方案是，所述托板的宽度大于上方滤箱的宽度。有效防止压滤废水和滤渣撒出托板之外。
本实用新型更进一步改进方案是，所述托板上方支架的两侧悬挂有挡网，挡网底边垂挂在托板两侧边部。也有效防止压滤废水和滤渣撒出托板之外。
本实用新型更进一步改进方案是，所述托板底部设有多道横向加强筋。加强托板的承载能力。
本实用新型与现有技术相比，具有以下明显优点：
本实用新型由于在压滤机的滤箱下方设置废水滤渣收集托板，集中收集废水、滤渣，方便及时清理，避免了对地面的严重污染，同时也减轻了人工清运滤渣的人力消耗，节省时间，节约成本。
