申请日2014.11.08
公开(公告)日2015.04.01
IPC分类号C02F1/46; C02F1/40; C02F1/463; C02F1/467
摘要
一种油田回注水处理装置，包括电解液反应器，电解液反应器一侧侧壁上设置有至少两个进水孔，另一侧侧壁上设置有至少两个出水孔，所述进水孔及出水孔呈垂直排列在电解液反应器侧壁上，电解液反应器的阳极为石墨板材，阴极为钛金板材，所述阳极及阴极为至少一个，呈交叉排列，在阳极或阴极中的一个或两个为多个时，其中一个为奇数个，本新型利用两种不同的电解板材组合(石墨和钛金)使电化学反应速率发生数量级上的变化、利用两种电解板材的不同的功能，一次性解决回注水中的乳化油、COD、SS、细菌等问题，达到国家回注水标准，同时设备成本低、结构简单、操作方便，没二次污染。
权利要求书
1.一种油田回注水处理装置，包括电解液反应器，其特征在于电解液反应器一侧侧壁上设置有至少两个进水孔，另一侧侧壁上设置有至少两个出水孔，所述进水孔及出水孔呈垂直排列在电解液反应器侧壁上，电解液反应器的阳极为石墨板材，阴极为钛金板材，所述阳极及阴极为至少一个，呈交叉排列，在阳极或阴极中的一个或两个为多个时，其中一个为奇数个。
说明书
一种油田回注水处理装置
技术领域
本实用新型属于油田回注水处理设备领域，具体涉及一种针对回注水中的乳化油、COD、SS和细菌进行处理的处理装置。
背景技术
目前，我国大多数油田均通过加注回注水的方式将地层内石油挤出，再通过油水分离来获得原油。
对于油水分离，目前多采用简单物理沉降分层，然后对上层水加药处理，处理后的水回注入地下。
这种处理方法主要存在两方面的问题;
一、随着油田含油量的逐年降低，要取得等量原油，需抽取的油田水也逐年增加，随之而来的是处理药剂使用量的逐年增加，大幅度增加了药剂费用，提高了原油开采的成本，并且效率低下;
二、大量药剂残留水中，并回注地下，对地下水形成了二次污染，长此以往，将对地下生态环境造成不可修复性的破坏。
发明内容
为了解决现有的油田回注水处理方法中因大幅度增加药剂，提高了原油开采成本及回注水中大量药剂残留，造成地下水的二次污染问题，本实用新型提供了一种全新的油田回注水处理装置，该装置利用电解原理来进行水处理，从而实现不用药剂破乳即可实现油水分离，同时又可降低COD，清除SS,同时又能杀菌、消毒，没有二次污染，另本装置效率高、成本低、见效快、操作简便、运行费用低。

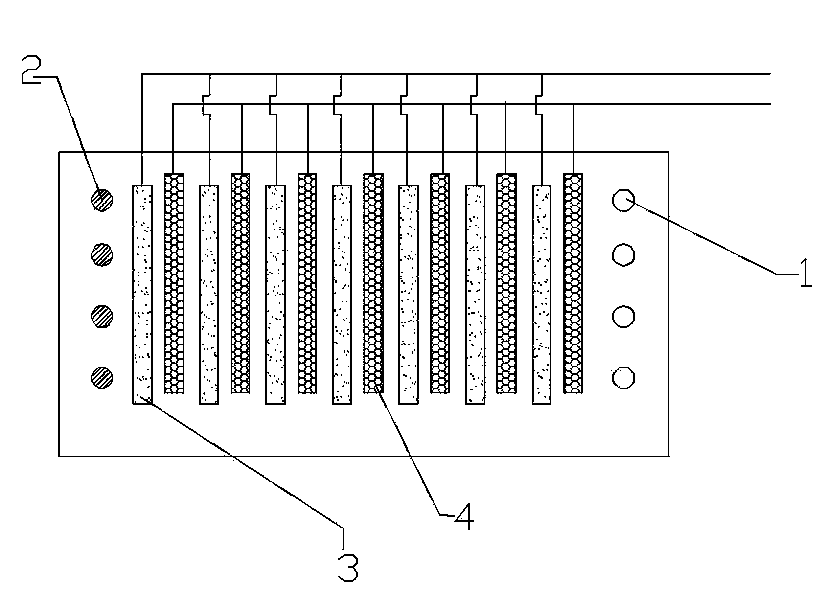

为实现上述目的，本发明采用以下技术方案：一种油田回注水处理装置，包括电解液反应器，电解液反应器一侧侧壁上设置有至少两个进水孔，另一侧侧壁上设置有至少两个出水孔，所述进水孔及出水孔呈垂直排列在电解液反应器侧壁上，电解液反应器的阳极为石墨板材，阴极为钛金板材，所述阳极及阴极为至少一个，呈交叉排列，在阳极或阴极中的一个或两个为多个时，其中一个为奇数个。
与现有技术相比，本发明具有以下有益效果：本实用新型通过设置多组阳极及阴极增加油水分离的次数，通过将阳极与阴极进行规则的排列，显著的增加了油水分离的效果及效率;本新型利用两种不同的电解板材组合(石墨和钛金)使电化学反应速率发生数量级上的变化、利用两种电解板材的不同的功能—石墨板有破乳、降低COD的功能;钛金板有杀菌、消毒、絮凝的功能，一次性解决回注水中的乳化油、COD、SS、细菌等问题，油田回注水通过本装置马上变成达到国家回注水标准的清洁水，同时设备成本低、结构简单、操作方便，没二次污染。
