申请日2013.10.15
公开(公告)日2014.02.19
IPC分类号C02F1/40
摘要

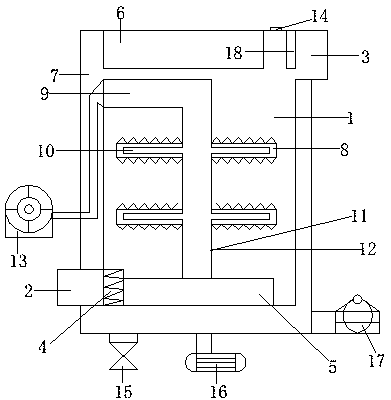

本发明公开了一种生活污水除油装置，包括筒体(1)、进水口(2)、出水口(3)、过滤网(4)、气泡发生器(5)，所述的过滤网(4)设置在进水口(2)内侧并连接气泡发生器(5)，气泡发生器(5)上侧设有连接油脂收集槽(7)的刮板(6)，并与气泡发生器(5)之间设有与油脂输送管(9)之间通过油脂输送支管(10)连接的毛刷(8)，油脂输送管(9)上密布有的微孔(11)，与油脂收集槽(7)之间通过设置在筒体(1)外侧的负压风机(13)相连接。本发明实现了集油的连续性，且无二次污染，处理效率高，值得推广。
权利要求书
1.一种生活污水除油装置，包括筒体(1)、进水口(2)、出水口(3)、过滤网(4)、气泡发生器(5)，其特征在于：所述的进水口(2)和出水口(3)分别设置在筒体(1)两侧，过滤网(4)设置在进水口(2)内侧并连接气泡发生器(5)，气泡发生器(5)上侧设有可移动刮板(6)，刮板(6)连接油脂收集槽(7)，刮板(6)与气泡发生器(5)之间均匀分布有4个毛刷(8)，毛刷(8)与油脂输送管(9)之间通过油脂输送支管(10)连接，油脂输送管(9)上密布有0.3-0.5μm的微孔(11)，微孔(11)内设有油水分离膜(12)，与油脂收集槽(7)之间通过设置在筒体(1)外侧的负压风机(13)相连接。
2.根据权利要求1所述的一种生活污水除油装置，其特征在于：所述的筒体(1)上端还设置有出气孔(14)，油脂收集槽(7)下侧设有排油阀(15)和反冲洗装置(16)。
3.根据权利要求1所述的一种生活污水除油装置，其特征在于：所述的油脂输送支管(10)设置在毛刷(8)内部，毛刷(8)上附有海藻泥和葛根复合而成的吸附材料，且均匀分布在油脂输送管(9)两边，在筒体(1)外侧马达(17)的带动下能高速旋转。
4.根据权利要求1所述的一种生活污水除油装置，其特征在于：所述的出水口(3)一侧还设置有与刮板(6)高度一致的挡板(18)。
说明书
一种生活污水除油装置
技术领域
本发明属于废水处理领域，涉及一种去除油脂的装置，具体涉及一种生活污水除油装置。
背景技术
随着人们生活水平的提高，人们对饮食的追求越来越高，各种饮食餐厅、厨房、食品加工厂迅速崛起，从这些餐厅、厨房、食品加工厂等排出的废水越来越多，而废水中含有大量的动植物性的油脂，如果将这些废水油脂不经处理直接排放到下水道或者江河湖海，会堵塞下水道、会使湖泊水质浑浊、甚至变质而发生恶臭，严重影响了环境质量，且废水中的细菌还会成为疾病的传播源，严重影响人们的身心健康。
目前，废油脂的清理方法一般采用气浮除油的方法，通过对油脂进行过滤，使油脂上浮，最终把油脂集中起来进行进一步处理。这种方法存在很多问题：1.需要频繁的更换过滤网或者过滤器;2.通过气浮方法来使油脂上浮，并不能完全去除废水中的油脂，而且设备庞大，占地面大，浪费人力、物力、财力。如果委托专业除油公司进行废油脂的去除收集，存在很大的费用问题。
本发明提供的装置利用负压使得油脂集中聚集，油脂最终通过输送管将油脂集中收集，装置的投资低、占地面积小，不仅适合家庭使用，也适用于各餐厅及食品加工厂，值得推广。
发明内容
本发明在于解决气浮除油法除油不彻底、设备投资高、难清理的技术问题，提供一种方法简便、处理效率高、投资少的生活污水除油装置。
为了解决上述技术问题，本发明采用如下技术方案：一种生活污水除油装置，包括筒体(1)、进水口(2)、出水口(3)、过滤网(4)、气泡发生器(5)，所述的进水口(2)和出水口(3)分别设置在筒体(1)两侧，过滤网(4)设置在进水口(2)内侧并连接气泡发生器(5)，气泡发生器(5)上侧设有可移动刮板(6)，刮板(6)连接油脂收集槽(7)，刮板(6)与气泡发生器(5)之间均匀分布有4个毛刷(8)，毛刷(8)与油脂输送管(9)之间通过油脂输送支管(10)连接，油脂输送管(9)上密布有0.3-0.5μm的微孔(11)，微孔(11)内设有油水分离膜(12)，与油脂收集槽(7)之间通过设置在筒体(1)外侧的负压风机(13)相连接。
所述的筒体(1)上端还设置有出气孔(14)，油脂收集槽(7)下侧设有排油阀(15)和反冲洗装置(16)。
所述的油脂输送支管(10)设置在毛刷(8)内部，毛刷(8)上附有海藻泥和葛根复合而成的吸附材料，且均匀分布在油脂输送管(9)两边，在筒体(1)外侧马达(17)的带动下能高速旋转。
所述的出水口(3)一侧还设置有与刮板(6)高度一致的挡板(18)。
本发明的原理在于：生活污水由进水口(2)进入筒体(1)内部，启动气泡发生器(5)，使得污水中产生无数微小气泡，这些气泡表面粘附废水中的油脂并且带动油脂上升，大部分携带油脂的气泡被高速旋转的毛刷(8)所吸附，还有部分浮至水面被刮板(6)之间推进油脂收集槽(7)，开启与油脂输送管(9)相连接的负压风机(13)、在其内部产生负压，通过油脂输送管(9)传递到油脂输送支管(10)直至毛刷(8)表面，使得粘附在毛刷(8)表面的油脂以及还有部分未被吸附的油脂在负压的作用下透过微孔(11)内的油水分离膜(12)渗透到油脂输送管(9)内部，最终把被吸附的油脂统一收集到油脂收集槽(7)，最后再经过刮板(6)和挡板(18)的进一步除油，从而最终实现油脂与水的分离的目的，被去除油脂的废水从出水口(3)流出。
本发明与目前技术相比的有益效果在于：
1.采用装置一体化，减少了占地面积，目前的除油装置多采用多个筒体装置结合处理，占地面积大，投资高;
2.通过采用负压风机(13)，使得整个油脂输送管(9)产生负压，使油脂在负压的作用下统一收集到油脂收集槽(7)，不含油脂的废水从出水口(3)排出，这样实现了集油的连续性，去油效果高，且没有二次污染，而目前的技术通过浮油层进行收集，处理效率不高，且操作复杂，投资高;
3.采用反冲洗装置(16)，当出现处有效果降低、管道堵塞时，开启反冲洗装置，高压水通过油脂输送管(9)进入油脂输送支管(10)和毛刷(8)表面进行反冲洗，保证装置的除油效果的同时延长路装置的使用寿命。
