申请日2014.11.08
公开(公告)日2015.04.08
IPC分类号E03F5/04
摘要
本实用新型公开了一种回收废水热能的地漏，其解决了传统地漏不能回收废水热能的技术问题。本实用新型包括水槽和出水管，其中出水管与水槽相连通，该水槽的外侧设有盖板，该盖板与水槽之间形成水腔，该盖板上设有进水口和出水口。通过在水槽的外侧设有盖板，且该盖板与水槽之间形成水腔，同时在该盖板上设有进水口和出水口。故可以通过该进水口向水腔中输入冷水，以吸收水槽中的废水的热能，并且吸热后的水再通过出水口流向进一步加热的设备中，即本实用新型能够有效回收水槽中废水的热能，从而降低加热设备的能源消耗，因此本实用新型具有结构简单、实用性强且能够回收废水热能的优点。
权利要求书
1.一种回收废水热能的地漏，包括水槽和出水管，所述出水管与水槽相 连通，其特征在于，所述水槽的外侧设有盖板，所述盖板与水槽之间形成水腔， 所述盖板上设有进水口和出水口。
2.根据权利要求1所述的一种回收废水热能的地漏，其特征在于，所述 水槽包括蓄水槽和设于蓄水槽上端并向其两侧延伸的引水槽，所述蓄水槽的底 面与盖板相分离。
3.根据权利要求2所述的一种回收废水热能的地漏，其特征在于，所述 进水口和出水口分别位于蓄水槽的两侧。
4.根据权利要求3所述的一种回收废水热能的地漏，其特征在于，所述 进水口和出水口对应设于盖板的最端部。
5.根据权利要求1～4任一项所述的一种回收废水热能的地漏，其特征在 于，所述出水管横向设置在水槽的侧部，或是设置在水槽的下方。
说明书
一种回收废水热能的地漏
技术领域
本实用新型属于机械领域，其涉及到一种地漏，特别涉及到一种回收废水 热能的地漏。
背景技术
地漏是连接排水管道系统与地面的重要部件，其作为排水系统的重要部件 广泛与用于人们的生活中。如专利号为201110228025.3的中国发明专利公开了 一种横向排水地漏，包括水槽和出水管，出水管横向设置在水槽的侧部，水槽 内设置有开口朝下的外框，外框包括一体设置的上盖和四侧边，外框的其中一 侧边上设置有出水口，具有出水口的外框一侧边紧靠在设置有出水管的水槽一 侧壁，出水口对准出水管，外框内设置有隔离板组件，隔离板组件与外框上具 有出水口的侧边共同组成开口朝上的内框，内框的开口与上盖具有一段距离， 内框的底部与水槽的底部具有一段距离，隔离板组件将外框内空间分割成封水 区和出水区。这个地漏虽然能够较好的实现水密封，但是通过这种地漏排出的 废水的热能都被直接浪费，故会导致能源的浪费。
实用新型内容
本实用新型的目的在于提供一种结构简单、实用性强且能够回收废水热能 的地漏。
为了实现上述目的，本实用新型采用的技术方案是：

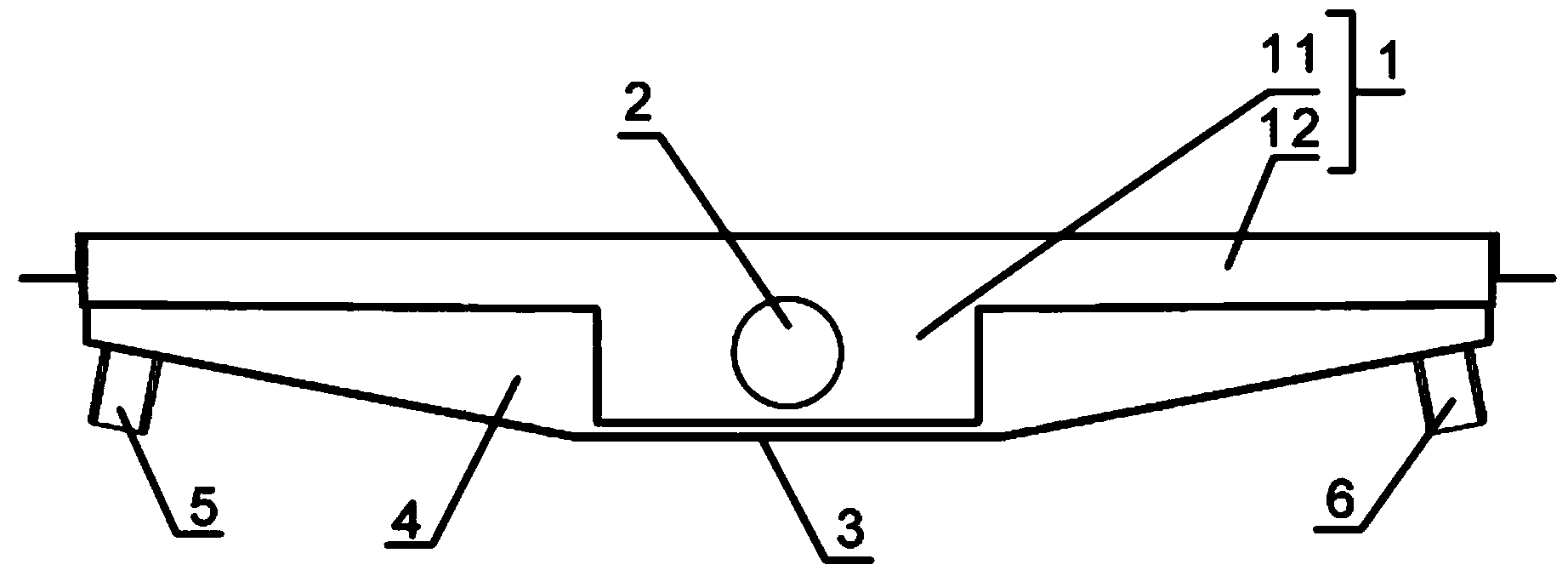

一种回收废水热能的地漏，包括水槽和出水管，其中出水管与水槽相连通， 该水槽的外侧设有盖板，该盖板与水槽之间形成水腔，该盖板上设有进水口和 出水口。
上述的一种回收废水热能的地漏，该水槽包括蓄水槽和设于蓄水槽上端并 向其两侧延伸的引水槽，该蓄水槽的底面与盖板相分离。
上述的一种回收废水热能的地漏，该进水口和出水口分别位于蓄水槽的两 侧。
上述的一种回收废水热能的地漏，该进水口和出水口对应设于盖板的最端 部。
上述的一种回收废水热能的地漏，该出水管横向设置在水槽的侧部，或是 设置在水槽的下方。
本实用新型的有益效果是：通过在水槽的外侧设有盖板，且该盖板与水槽 之间形成水腔，同时在该盖板上设有进水口和出水口。故可以通过该进水口向 水腔中输入冷水，以吸收水槽中的废水的热能，并且吸热后的水再通过出水口 流向进一步加热的设备中，即本实用新型能够有效回收水槽中废水的热能，从 而降低加热设备的能源消耗，因此本实用新型具有结构简单、实用性强且能够 回收废水热能的优点。
