申请日2013.10.15
公开(公告)日2014.04.09
IPC分类号F23J15/04; F23G7/04
摘要
本实用新型公开了一种用于蒸发、浓缩废水的水下燃烧管,包括管体,所述管体由一体成型的第一段管体和第二段管体构成,所述第一段管体和所述第二段管体之间的夹角为80°-120°,所述第一段管体的管口设有气体入口、废水入口、点火器和能够将火焰向所述第二段管体方向喷射的燃烧器,所述废水入口的内端安装有雾化喷嘴。本燃烧管在应用时将第一段管体的下端和第二段管体置于水中,将废水输送到燃烧管管体内的同时把液体直接喷射在燃烧管管体内高温焚烧,具有几乎100%的热效率,热利用率显著提高,并节约了能源;同时,向大气释放99.95%组分为水蒸气的无污染气体,利于环保。
权利要求书
1.一种用于蒸发、浓缩废水的水下燃烧管,包括管体,其特征在于:所述管体由一体成型的第一段管体和第二段管体构成,所述第一段管体和所述第二段管体之间的夹角为80°-120°,所述第一段管体的管口设有气体入口、废水入口、点火器和能够将火焰向所述第二段管体方向喷射的燃烧器,所述废水入口的内端安装有雾化喷嘴。
2.根据权利要求1所述的用于蒸发、浓缩废水的水下燃烧管,其特征在于:所述第二段管体上设有多个排气孔。
3.根据权利要求1或2所述的用于蒸发、浓缩废水的水下燃烧管,其特征在于:所述第二段管体和所述第一段管体之间的夹角为90°。
4.根据权利要求1所述的用于蒸发、浓缩废水的水下燃烧管,其特征在于:所述气体入口包括燃气入口和空气入口。
5.根据权利要求4所述的用于蒸发、浓缩废水的水下燃烧管,其特征在于:所述燃气入口安装有燃气电磁阀,所述废水入口还安装有废水计量器。
6.根据权利要求1所述的用于蒸发、浓缩废水的水下燃烧管,其特征在于:所述燃烧器为管道喷射型燃烧器。
说明书
一种用于蒸发、浓缩废水的水下燃烧管
技术领域
本实用新型涉及一种用于焚烧废水的燃烧管,尤其涉及一种用于蒸发、浓缩废水的水下燃烧管。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液,其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展,废水的种类和数量迅猛增加,对水体的污染也日趋广泛和严重,威胁人类的健康和安全。因此,对于保护环境来说,工业废水的处理比城市污水的处理更为重要。
工业废水的处理方法主要有净化和焚烧,在焚烧处理方式中,传统的焚烧设备大部分采用炉膛式喷射干烧的热传导方式,且大多数加热、蒸发、浓缩装置采用间接热传导方式,从而导致30%以上的热量从烟囱中排出,其热利用率较低;同时还把大量未来得及焚烧裂解或化学改变或滤掉的污染物直接排放到大气中,造成二次污染,有损环保。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于蒸发、浓缩废水的水下燃烧管。
本实用新型通过以下技术方案来实现上述目的:

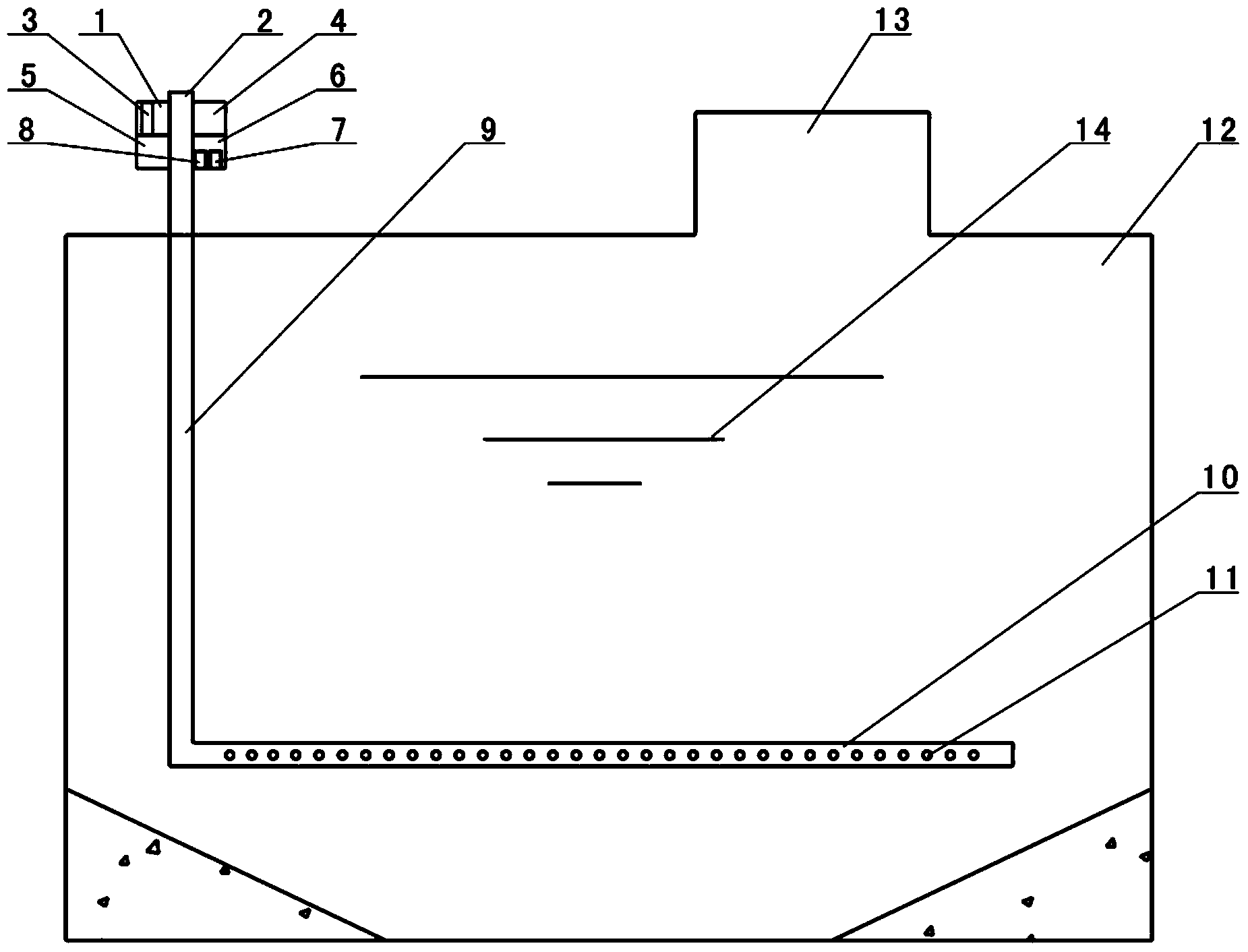

本实用新型所述用于蒸发、浓缩废水的水下燃烧管包括管体,所述管体由一体成型的第一段管体和第二段管体构成,所述第一段管体和所述第二段管体之间的夹角为80°-120°,所述第一段管体的管口设有气体入口、废水入口、点火器和能够将火焰向所述第二段管体方向喷射的燃烧器,所述废水入口的内 端安装有雾化喷嘴。
应用时,本燃烧管的第一段管体下部(靠近第一段管体的部分)和第二段管体均置于水中。上述结构中,将管体设为呈一定夹角的第一段管体和第二段管体,相比一段直管结构,这种结构可以增加燃烧管管体置于水内的长度;气体入口用于向燃烧管管体内通入燃气、空气等气体;废水入口用于向燃烧管管体内通入废水;点火器用于实现点火,引发燃烧;燃烧器用于将火焰向第二段管体方向喷射,以确保主要燃烧区域在第二段管体及附近,从而使燃烧产物首先进入水中;雾化喷嘴用于将废水雾化,形成水雾,便于充分燃烧。
为了便于充分排气,所述第二段管体上设有多个排气孔。
作为优选,所述第二段管体和所述第一段管体之间的夹角为90°。
具体地,所述气体入口包括燃气入口和空气入口。
为了便于实现燃气和废水的自动监控,所述燃气入口安装有燃气电磁阀,所述废水入口还安装有废水计量器。
作为优选,所述燃烧器为管道喷射型燃烧器。
本实用新型的有益效果在于:
本燃烧管使用时,将废水输送到燃烧管管体内的同时把液体直接喷射在燃烧管管体内高温焚烧,具有几乎100%的热效率,热利用率显著提高,并节约了能源;同时,向大气释放99.95%组分为水蒸气的无污染气体,利于环保。
