申请日2014.11.07
公开(公告)日2015.01.28
IPC分类号C02F1/00
摘要
本发明提供了一种拼装式污水处理设备，包括若干个条形基础、底座、骨架、长方体形的箱体、若干个内墙板、若干个泛水井、若干个曝气装置、悬浮填料、填料支撑板和填料盖板，这种拼装式污水处理设备将内外墙板和骨架拆分为若干单元，并利用单元的巧妙结构可在安装现场根据不同规模的建设需求灵活地拼装组合，拆卸亦非常方便，适用于各种污水处理工艺的壳体装配，拼装体积可以从几个立方到几千个立方，广泛用于污水处理系统的构建与应用，材料用量相对过往的焊接组装形式的污水处理成套设备节省40%以上，具有投资小、不受运输条件的限制、建设周期短等优点。
权利要求书

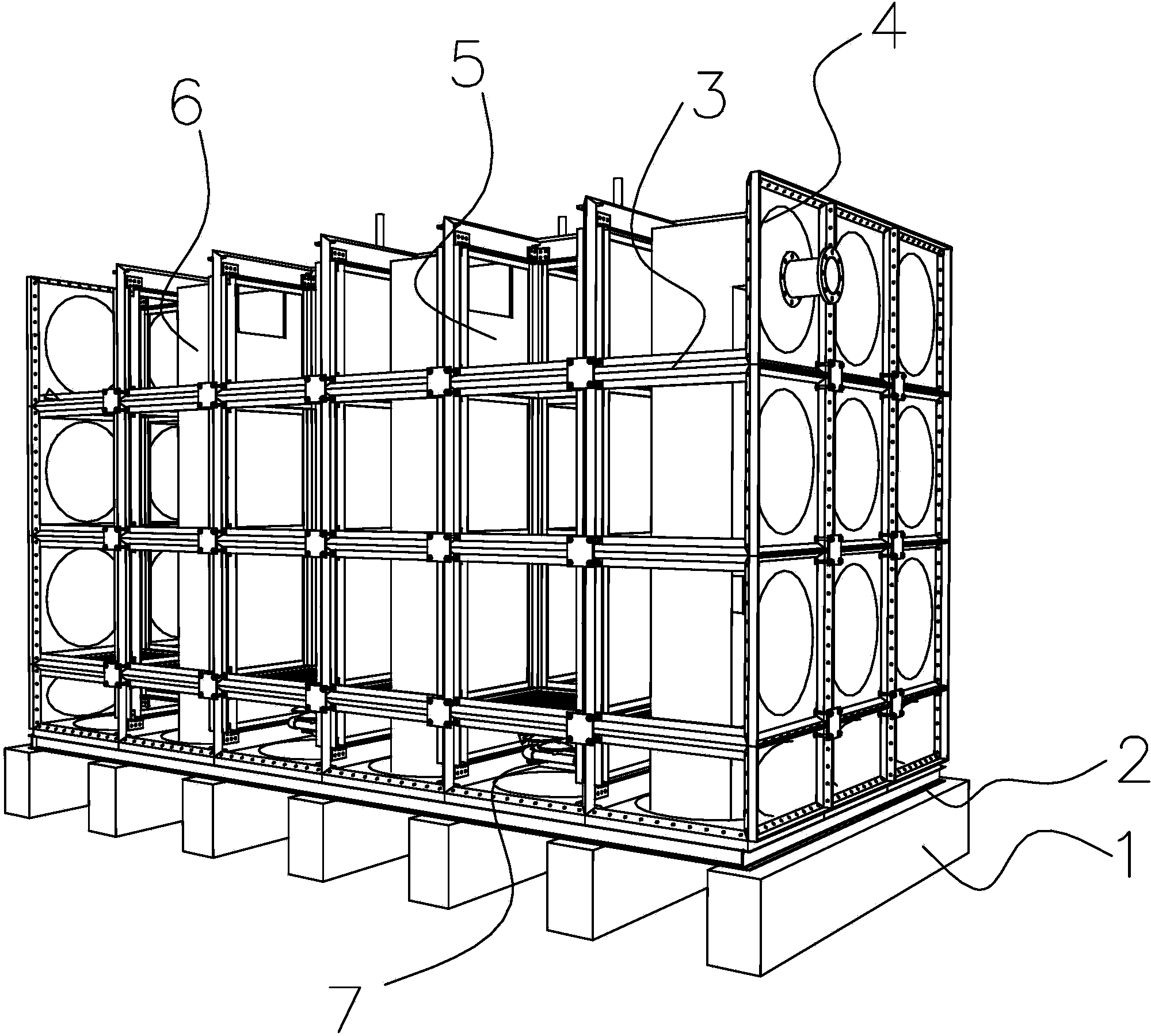

1.一种拼装式污水处理设备，包括若干个条形基础、底座、骨架、长方体形的箱体、若干个内墙板、若干个泛水井、若干个曝气装置、悬浮填料、填料支撑板和填料盖板，所述若干个条形基础平行等距排列并固定在地面上，所述底座固定在所述若干个条形基础上，所述箱体设置在所述底座上，所述箱体上设置有进水端和出水端，所述骨架设置在所述箱体中并且箱体固定连接，所述填料支撑板和填料盖板平行安装所述骨架中，所述悬浮填料设置在填料支撑板和填料盖板之间，所述若干个内墙板与所述骨架固定连接，所述若干个泛水井和若干个曝气装置均设置在所述箱体中，所述曝气装置的盘管靠近所述箱体的底部设置，出气管从所述上盖板伸出，其特征在于：所述箱体由若干个外墙单元拼接固定而成，在同一平面内相邻两个外墙单元拼接形成槽口朝向所述箱体内部的V型槽，所述骨架由若干个外骨单元和若干个内骨单元拼接固定而成，所述外骨单元具有与所述V型槽相匹配的三角形凸起，所述三角形凸起嵌入所述V型槽中。
2.如权利要求1所述的拼装式污水处理设备，其特征在于：所述外墙单元包括第一矩形板、四个等腰梯形板和至少二个第二矩形板，所述第一矩形板的四个边分别与所述四个等腰梯形板的上底连为一体，每个所述第二矩形板的一条长边分别与一个所述等腰梯形板的下底连为一体，所述等腰梯形板与所述第一矩形板具有夹角，所述第二矩形板垂直于所述第一矩形板;
在同一平面内，分别属于任意二个相邻的外墙单元的二个所述等腰梯形板拼接形成所述V型槽，分别属于任意二个相邻的外墙单元的二个所述第二矩形板固定连接;
在所述箱体的棱边处，分别属于任意二个直角连接的外墙单元的二个所述等腰梯形板紧贴并固定连接。
3.如权利要求2所述的拼装式污水处理设备，其特征在于：每个所述外墙单元的四个等腰梯形板与所述第一矩形板的夹角均为45°。
4.如权利要求3所述的拼装式污水处理设备，其特征在于：在同一平面内，分别属于任意二个相邻的外墙单元的二个所述第二矩形板上对应开设有若干个用于通过外部螺栓进行固定连接的的第一通孔，在所述箱体的棱边处，分别属于任意二个直角连接的所述外墙单元的二个所述等腰梯形板上对应开设有若干个用于通过外部螺栓进行固定连接的第二通孔。
5.如权利要求3所述的拼装式污水处理设备，其特征在于：所述外骨单元包括横截面为“工”字型的第一主体，所述第一主体的第一端面上居中具有第一矩形凸边，所述第一矩形凸边垂直于所述第一端面并与所述第一主体一同沿纵向延伸，所述三角形凸起居中设置在所述第一主体的第二端面上并与所述第一主体一同沿纵向延伸，所述第一主体的中部两端均开设有2~4个第三通孔，任意二个直角连接的所述外骨单元通过二个角码和内部螺栓进行固定。
6.如权利要求5所述的拼装式污水处理设备，其特征在于：所述内骨单元包括横截面是中空的内外轮廓均为为正方形的第二主体，所述第二主体的四个侧面居中分别具有一个第二矩形凸边，四个所述第二矩形凸边分别垂直于所述四个侧面并与所述第二主体一同沿纵向延伸。
7.如权利要求6所述的拼装式污水处理设备，其特征在于：竖直设置的第一主体的第一端面上沿纵向间隔设置有若干个第一凸起，所述第一凸起的外轮廓与所述第二主体的内轮廓相匹配。
8.如权利要求7所述的拼装式污水处理设备，其特征在于：竖直设置的第二主体的四个侧面上沿纵向间隔设置有若干个第二凸起，所述第二凸起的外轮廓与所述第二主体的内轮廓相匹配。
9.如权利要求8所述的拼装式污水处理设备，其特征在于：所述骨架上十字相连处的所述外骨单元与对应的四个外墙单元通过一块连接板和外部螺栓固定连接。
10.如权利要求6所述的拼装式污水处理设备，其特征在于：所述骨架中具有若干个方格单元槽，所述填料支撑板包括若干个支撑单元，所述填料盖板包括若干个盖板单元，所述若干个内墙板分别竖直设置在多个所述方格单元槽中，所述若干个支撑单元和若干个盖板单元分别竖直设置在多个所述方格单元槽中。
说明书
拼装式污水处理设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种拼装式污水处理设备，适用于各种规模的污水处理需要。
背景技术
传统的污水处理成套设备一般采用集成化组合方式，在一定程度上减少空间需求，自动化程度高，操作方便，管理简单，处理效果稳定，根据需要，可调整溶气压力和溶气水回流比，可根据不同的水质及工艺要求提供单溶气装置或双溶气装置。但是由于是集成化组合方式，出厂时就已经组装完毕，并且通过焊接进行了固定，这样便无法根据处理水量的需要再进行扩容，组装后设备体积较大，远程运输十分不便，而且焊缝在运输、安装和长期使用中容易损坏，造成脱焊，维修起来不方便，材料也用量较大，造成重量过大，大大的增加了运输和异地安装难度和成本。
发明内容
本发明要解决的技术问题是：为了解决现有技术中的污水处理成套设备采用集成化组合方式，运输和异地安装的难度较大、成本较高的问题，本发明提供了一种拼装式污水处理设备可根据不同规模现场灵活组装来解决上述问题。
本发明解决其技术问题所采用的技术方案是：一种拼装式污水处理设备，包括若干个条形基础、底座、骨架、长方体形的箱体、若干个内墙板、若干个泛水井、若干个曝气装置、悬浮填料、填料支撑板和填料盖板，所述若干个条形基础平行等距排列并固定在地面上，所述底座固定在所述若干个条形基础上，所述箱体设置在所述底座上，所述箱体上设置有进水端和出水端，所述骨架设置在所述箱体中并且箱体固定连接，所述填料支撑板和填料盖板平行安装所述骨架中，所述悬浮填料设置在填料支撑板和填料盖板之间，所述若干个内墙板与所述骨架固定连接，所述若干个泛水井和若干个曝气装置均设置在所述箱体中，所述曝气装置的盘管靠近所述箱体的底部设置，出气管从所述上盖板伸出，所述箱体由若干个外墙单元拼接固定而成，在同一平面内相邻两个外墙单元拼接形成槽口朝向所述箱体内部的V型槽，所述骨架由若干个外骨单元和若干个内骨单元拼接固定而成，所述外骨单元具有与所述V型槽相匹配的三角形凸起，所述三角形凸起嵌入所述V型槽中。
作为优选，所述外墙单元包括第一矩形板、四个等腰梯形板和至少二个第二矩形板，所述第一矩形板的四个边分别与所述四个等腰梯形板的上底连为一体，每个所述第二矩形板的一条长边分别与一个所述等腰梯形板的下底连为一体，所述等腰梯形板与所述第一矩形板具有夹角，所述第二矩形板垂直于所述第一矩形板;
在同一平面内，分别属于任意二个相邻的外墙单元的二个所述等腰梯形板拼接形成所述V型槽，且分别属于任意二个相邻的外墙单元的二个所述第二矩形板固定连接;
在所述箱体的棱边处，分别属于任意二个直角连接的外墙单元的二个所述等腰梯形板紧贴并固定连接。
作为优选，每个所述外墙单元的四个等腰梯形板与所述第一矩形板的夹角均为45°。
作为优选，在同一平面内，分别属于任意二个相邻的外墙单元的二个所述第二矩形板上对应开设有若干个用于通过外部螺栓进行固定连接的的第一通孔，在所述箱体的棱边处，分别属于任意二个直角连接的所述外墙单元的二个所述等腰梯形板上对应开设有若干个用于通过外部螺栓进行固定连接的第二通孔。
作为优选，所述外骨单元包括横截面为“工”字型的第一主体，所述第一主体的第一端面上居中具有第一矩形凸边，所述第一矩形凸边垂直于所述第一端面并与所述第一主体一同沿纵向延伸，所述三角形凸起居中设置在所述第一主体的第二端面上并与所述第一主体一同沿纵向延伸，所述第一主体的中部两端均开设有2~4个第三通孔，任意二个直角连接的所述外骨单元通过二个角码和内部螺栓进行固定。
作为优选，所述内骨单元包括横截面是中空的内外轮廓均为为正方形的第二主体，所述第二主体的四个侧面居中分别具有一个第二矩形凸边，四个所述第二矩形凸边分别垂直于所述四个侧面并与所述第二主体一同沿纵向延伸。
作为优选，竖直设置的第一主体的第一端面上沿纵向间隔设置有若干个第一凸起，所述第一凸起的外轮廓与所述第二主体的内轮廓相匹配。
作为优选，竖直设置的第二主体的四个侧面上沿纵向间隔设置有若干个第二凸起，所述第二凸起的外轮廓与所述第二主体的内轮廓相匹配。
作为优选，所述骨架上十字相连处的所述外骨单元与对应的四个外墙单元通过一块连接板和外部螺栓固定连接。
具体的，所述骨架中具有若干个方格单元槽，所述填料支撑板包括若干个支撑单元，所述填料盖板包括若干个盖板单元，所述若干个内墙板分别竖直设置在多个所述方格单元槽中，所述若干个支撑单元和若干个盖板单元分别竖直设置在多个所述方格单元槽中。
本发明的有益效果是，这种拼装式污水处理设备将内外墙板和骨架拆分为若干单元，并利用单元的巧妙结构可在安装现场根据不同规模的建设需求灵活地拼装组合，拆卸亦非常方便，适用于各种污水处理工艺的壳体装配，拼装体积可以从几个立方到几千个立方，广泛用于污水处理系统的构建与应用，单元之间通过螺栓固定，不易损坏，维修起来也十分方便，材料用量相对过往的焊接组装形式的污水处理成套设备节省40%以上，具有投资小、不受运输条件的限制、建设周期短等优点。
