申请日2013.10.11
公开(公告)日2014.04.09
IPC分类号B01D33/03
摘要
本实用新型公开了一种污水砂渣过滤振动筛，设有底座，其特征是：设有上层的渣物滤筛和下层的砂子滤筛，该两个滤筛安装在装有弹簧的支撑架上，该支撑架的顶部设有带动两个滤筛和支撑架振动的振动电机，两个滤筛的上方设有污水进水箱和进水管，进水箱底部设有出水口，两个滤筛的下方设有出水水箱和出水管，渣物滤筛设有出渣口，砂子滤筛设有出砂口，两个滤筛平行设置，并分别向出渣口和出砂口一边倾斜。在所述进水箱内设有调节出水量的大活动插板和小活动插板。本实用新型适用于污水处理中滤除砂子和渣物，简单实用，成本低，滤除砂渣高效、干净，砂渣分置，进水可调。
权利要求书

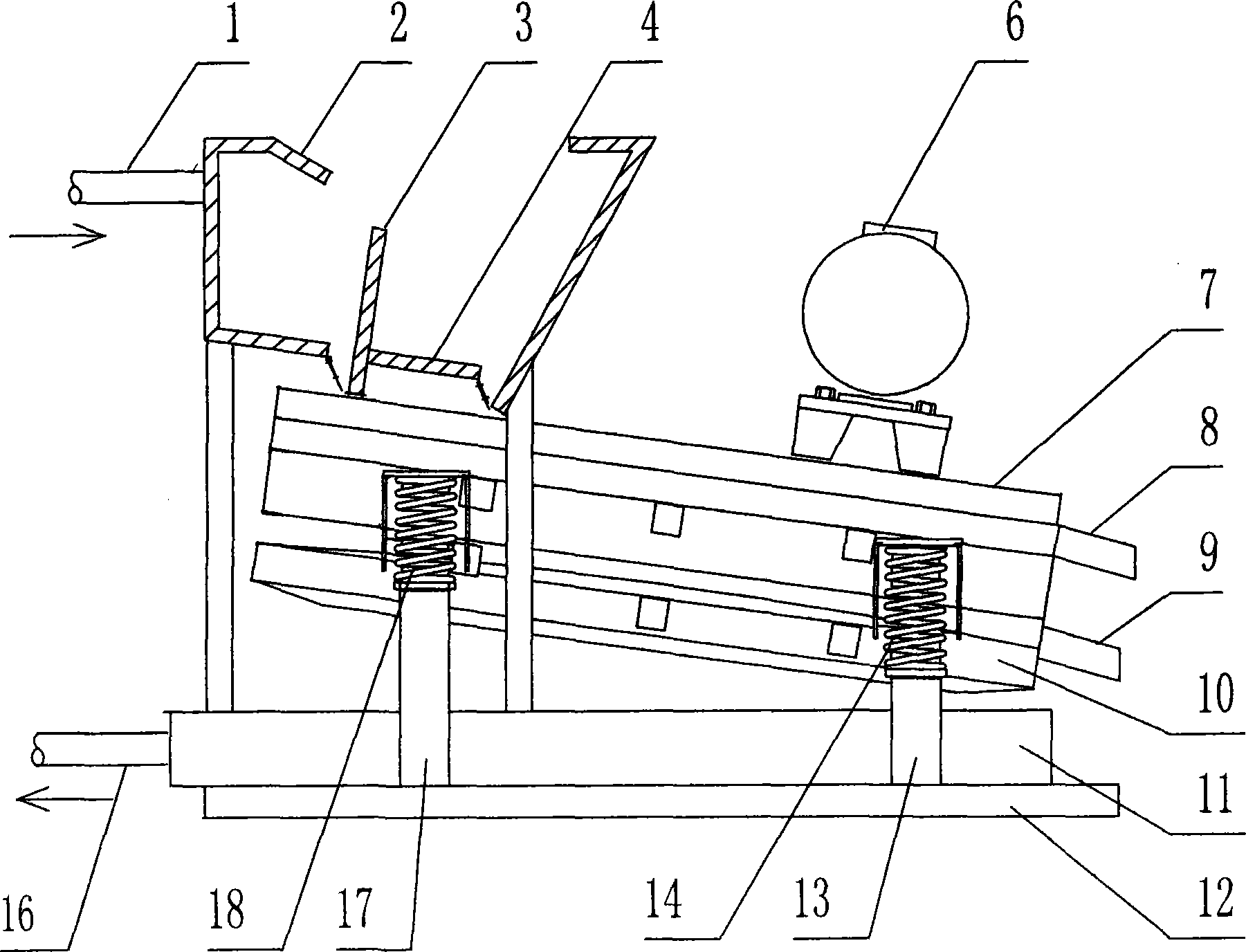

1.一种污水砂渣过滤振动筛，设有底座(12)，其特征是：设有上层 的渣物滤筛(7)和下层的砂子滤筛(10)，该两个滤筛安装在装有弹簧(14、 18)的支撑架(13、17)上，该支撑架的顶部设有带动两个滤筛和支撑架 振动的振动电机(6)，两个滤筛的上方设有污水进水箱(2)和进水管(1)， 进水箱底部设有出水口，两个滤筛的下方设有出水水箱(11)和出水管 (16)，渣物滤筛设有出渣口(8)，砂子滤筛设有出砂口(9)，两个滤筛 平行设置，并分别向出渣口和出砂口一边倾斜。
2.根据权利要求1所述的振动筛，其特征是：在所述进水箱内设有调 节出水量的大活动插板(3)和小活动插板(4)。
说明书
污水砂渣过滤振动筛
技术领域
本实用新型属于一种污水处理设备技术，具体是一种污水砂渣过滤振 动筛，用于污水处理过程中将污水中的砂子、渣物过滤出去。
背景技术
污水处理工艺中，去除污水中的泥砂、各种杂物是一道重要的工序， 它的工效和质量直接影响后续的污水处理工效和质量。现用的砂渣分离设 备主要是无轴螺旋砂水分离器，不能很好分离砂子和渣物的分类，分离的效 率也不够理想。因此，需要提出一种结构更为合理，滤除砂渣效果更好的 装置。
实用新型内容
本实用新型的目的是为了解决上述技术问题，提出一种污水砂渣过滤 振动筛，该振动筛设有分别滤除砂子和渣物的两层滤筛，并设置振动部件， 不但能分别滤除砂子和渣物，而且效率高。
本实用新型的目的是通过以下技术方案来实现的：
污水砂渣过滤振动筛，设有底座，其特征是：设有上层的渣物滤筛和 下层的砂子滤筛，该两个滤筛安装在装有弹簧的支撑架上，该支撑架的顶 部设有带动两个滤筛和支撑架振动的振动电机，两个滤筛的上方设有污水 进水箱和进水管，进水箱底部设有出水口，两个滤筛的下方设有出水水箱 和出水管，渣物滤筛设有出渣口，砂子滤筛设有出砂口，两个滤筛平行设 置，并分别向出渣口和出砂口一边倾斜。
本实用新型进一步完善和实施的补充方案是：
在所述进水箱内设有调节出水量的大活动插板和小活动插板。
本实用新型的优点：
1、结构简单实用，制造成本低;
2、能快速地分别滤除污水中的砂子和渣物，便于砂子和渣物分别回收 处理;
3、设有振动电机，滤除效率高，滤除干净;
4、操作灵活，进出水量方便调节。
